Машина TONGDA double-box калибровки для ткацких станков

Описание и отзывы

Характеристики

TONGDA двухкоробочная машина

Описание продукции

Эта серия в основном используется в сочетании с бесчелночным ткацким станком для определения размера основы высокой плотности и широкой хлопчатобумажной ткани, хлопково-синтетической смешанной ткани, льна и льняно-синтетической ткани.

 Эта серия можно разделить на 3 типа согласно режим вождения: двухдиапазонный Wi-привод, 3-привод и 7-привод. Наша компания также может проектировать машину в соответствии с требованиями клиентов.

Основные составные части:

Луч для текстильных

• 16 деформационных балок расположены в 4 полках, и каждая полка может иметь 4 Балки в два слоя и два ряда. Проходы для оператора построены между зубьями (больше зубьев луча может быть поставлено в соответствии с требованиями пользователей).

• Установка с ручным регулированием натяжения или автоматический блок управления с электрическим газом (по выбору)

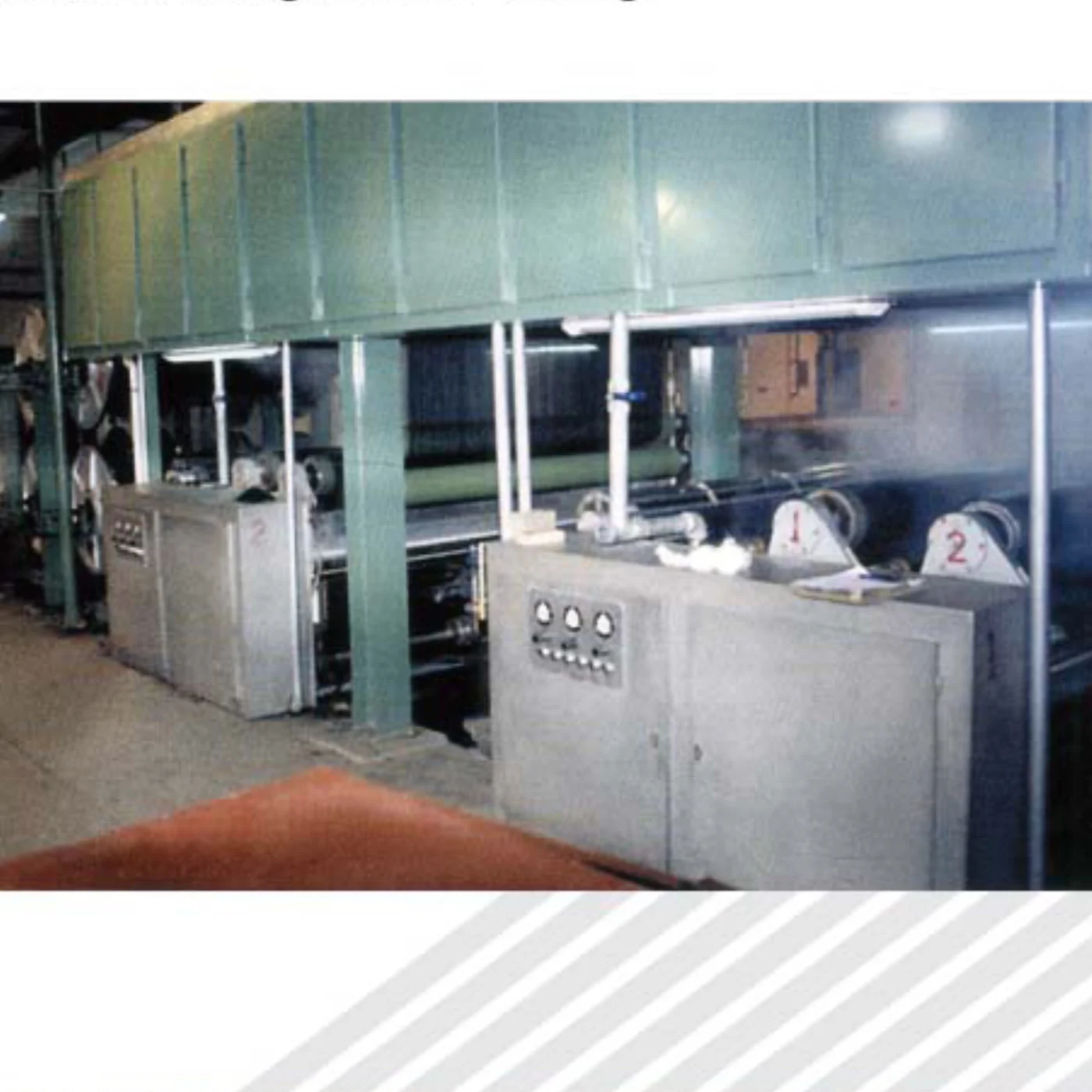

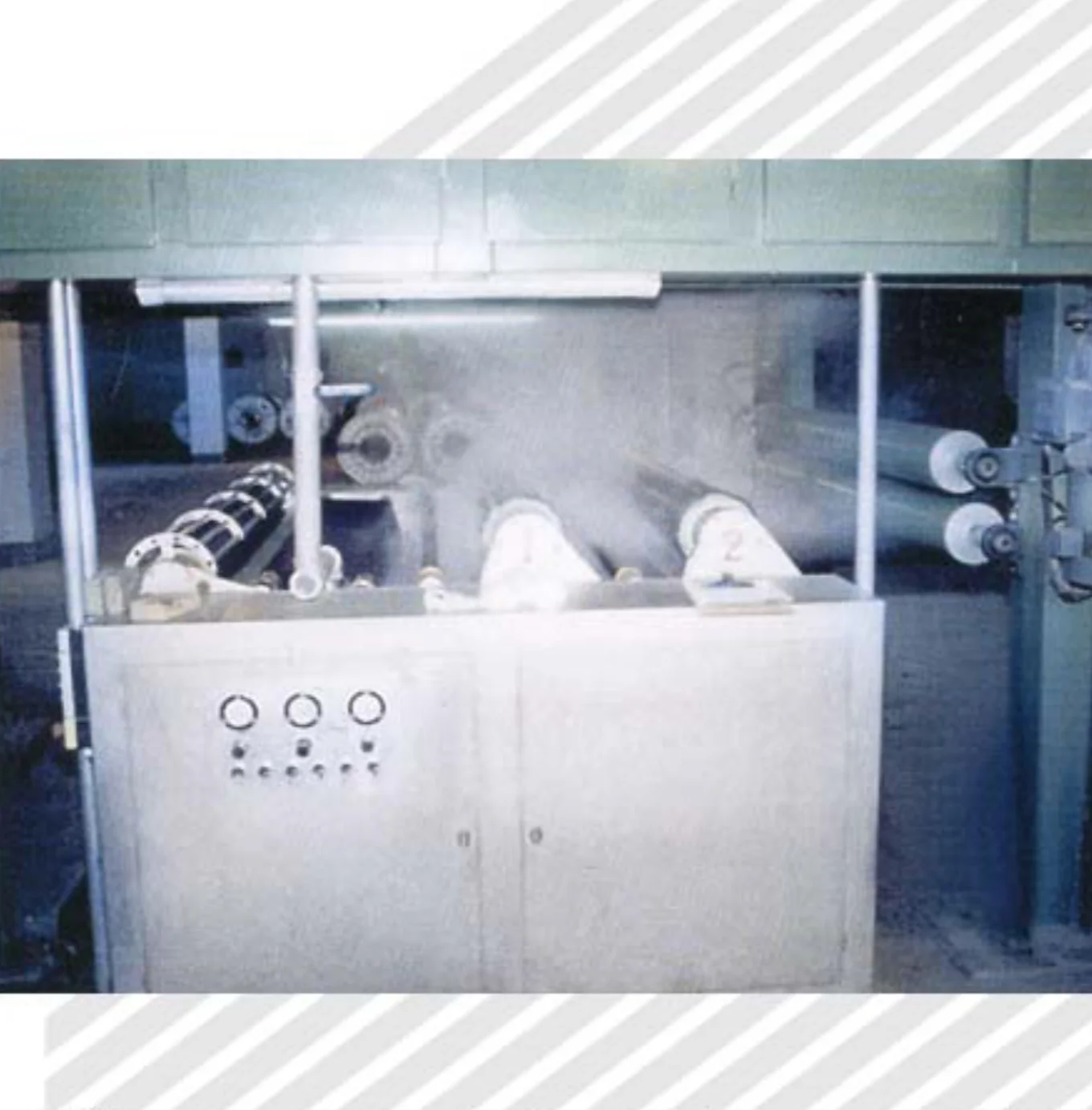

Размер коробки

• Двойной-dip-Double-nip, максимальное давление сдавливания 30KN

• Емкость: Основная коробка 100 л; Дополнительный размер коробки 80 л
• Сдавливающие ролики специально разработаны для получения равномерного давления сдавливания. Давление сжатия

  Может автоматически изменяться с основной скоростью, чтобы обеспечить равномерный размер.

• Автоматический контроль нагрева для размера коробки

Устройство для сушки

• 12 плоских головок-герметичные цилиндры из нержавеющей стали 800 мм (больше цилиндров можно предоставить по желанию пользователя.

• Цилиндры расположены в трех комплектах. Среди них четыре предварительно сушильных цилиндра покрыты полу-положительно управляютсяЦепь и беззубое колесо цепи. Цепь натянута Пневматически.

• Автоматический контроль температуры для предварительного нагрева и комбинированных нагревательных цилиндров.

• Горячий воздух и влага истощены из сушильной камеры вентилятором.

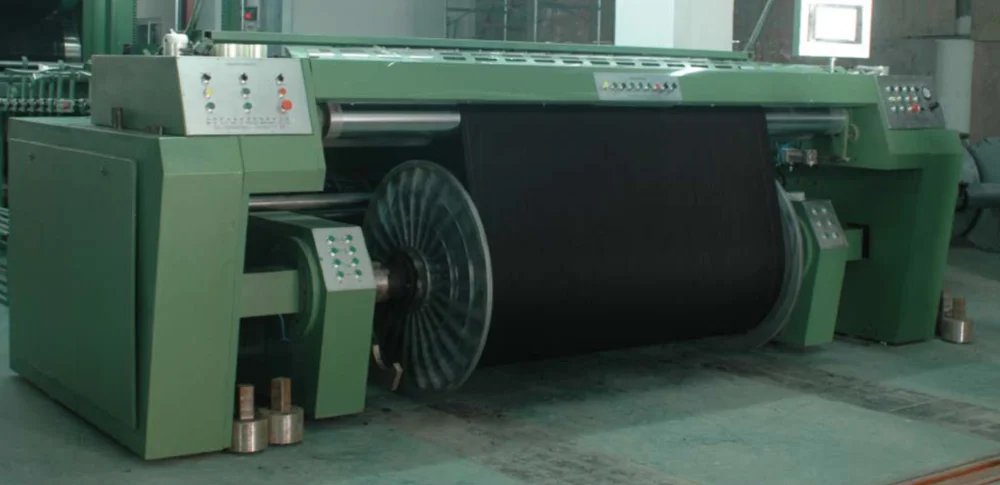

Бабки

• Преобразователь частоты бесступенчатая регулировка скорости двигателя переменного тока используется для главного привода

• Частотно-передающий привод двигателя переменного тока, используемый для реализации вперед и назад обмоток, выбранных для обмотки луча A/B.
• Максимальное натяжение намотки: 600kgf

• Подъем, включение пустого луча, нажатие обмотки луча, разъединение и заполнение полного луча все контролируются Пневматически. Ролик давления и измерительный ролик все под давлением и сбрасываются Пневматически.

• Балка поддерживается правосторонними и левосторонними корпусами и управляется двигателем.

Основные технические параметры

• Номинальная ширина головки: 320/360 мм

• Максимальный диаметр обмотки луча: 500-805 мм или 500-1016 мм

• Минимальный диаметр намотки: 110 мм
• Максимальное натяжение намотки: 6000N
• Рабочая скорость 80 м/мин

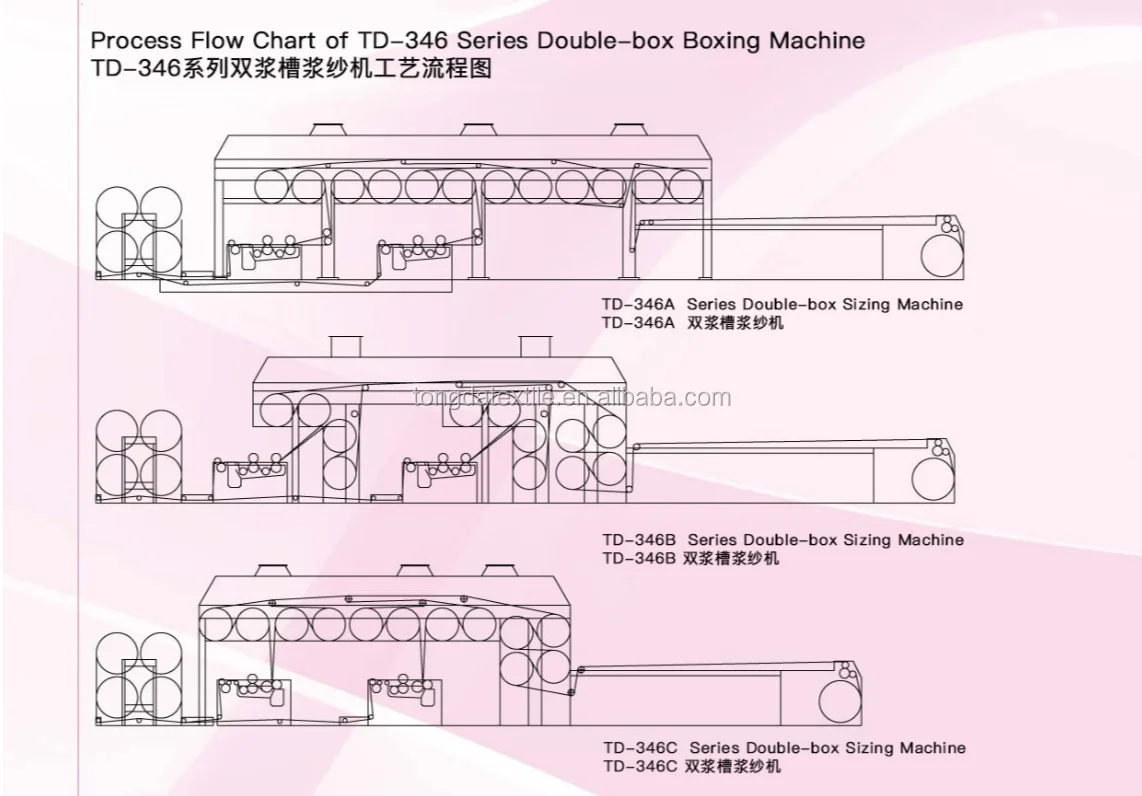

Чертеж машины:

Детайлес:

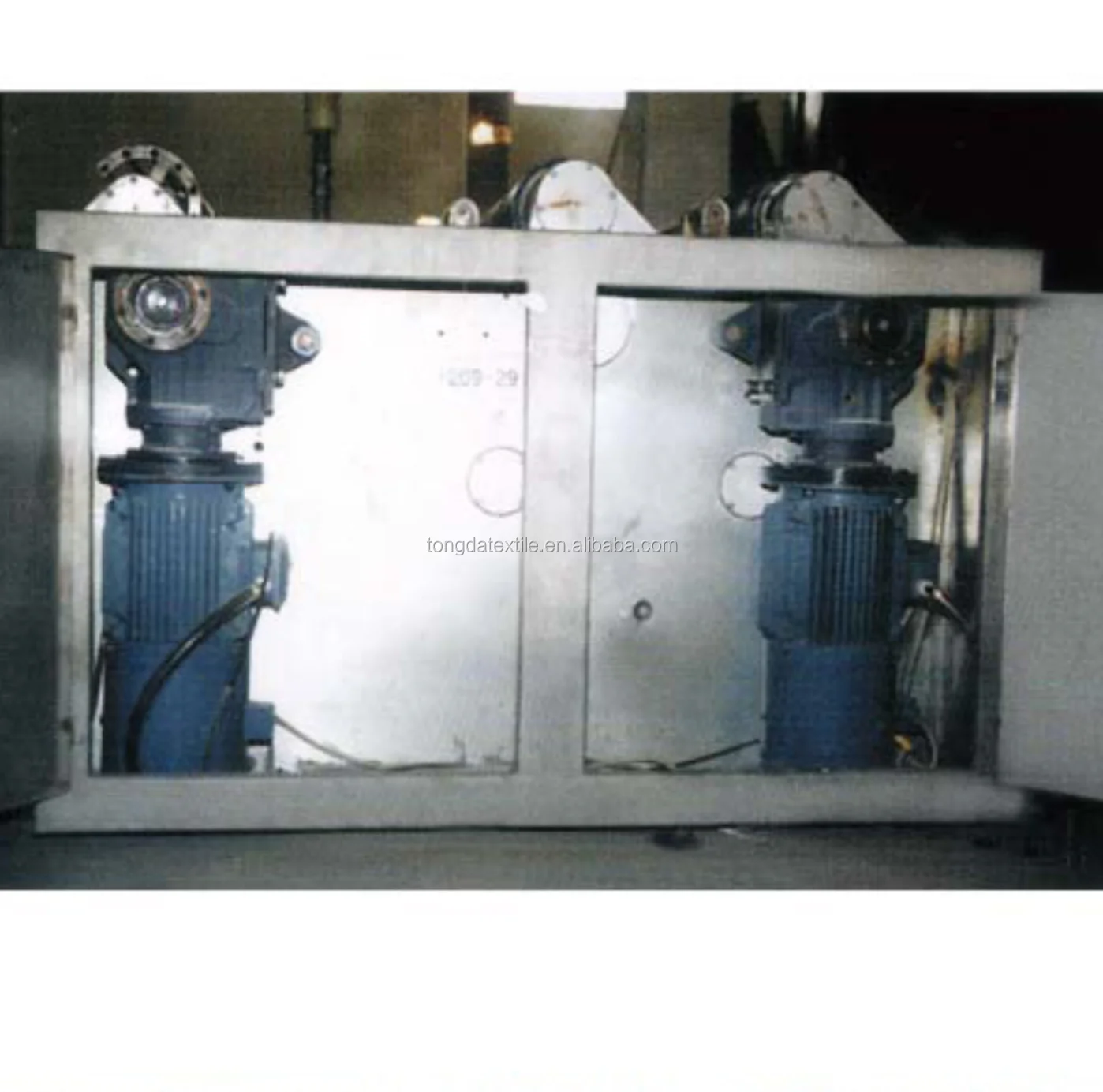

(1) Частота-преобразование бесступенчатой скорости-регулирующий двигатель переменного тока, используемый для главного привода:

(2) Система управления Siemens PLC
