40x4 символьный ЖК-модуль 4004 ЖК-дисплей
Описание продукта:
Информация о продукте:
|
Модуль NO.: |
HSM4004A |
|
Тип дисплея: |
40Персонажей x4ЛинияS |
|
Инкапсуляция: |
COB |
|
Размер контура: |
190 X54X13,3Мм |
|
Зона видимости: |
149X30Мм |
|
Сенсорный экранЦвет: |
YEllow-ГЗеленого цвета/Синий/Серый |
|
Цвет подсветки: |
YEllow-ГЗеленого цвета/Зеленый/Белый/Синий/оранжевый/красный |
|
Подсветка: |
СторонаСветодиодные лампы |
|
ДрайверIC: |
AIP31066 |
|
Разъем: |
Проводящий из силиконовой резины |
|
Pin-код: |
18 |
|
Интерфейс: |
8-бит Интерфейс MPU |
|
Драйвер Состояние: |
1/16DРабочий, 1/5BМас |
|
Просмотр Направление: |
6 часов |
|
Рабочее напряжение: |
5V/3,3 V |
|
Рабочая температура: |
-20 ~+ 70℃ |
|
Температура хранения: |
-30 ~+ 80 ℃ |
Жидкокристаллический характерный40X4(5x8 точек)
STN-YG / STN-синий / STN-серый/FSTN-серый
+ 3,3 V / + 5,0 V блок питания
Направление обзора: 6H / 12H
Подсветка (боковой светодиод): Желто-зеленый/ Зеленый/ Белый /Синий/оранжевый/Красный/ Янтарный /Цветная (RGB)
Шрифтов: Английский-японский/Английский-Европейский/Английский-кириллический (русский)

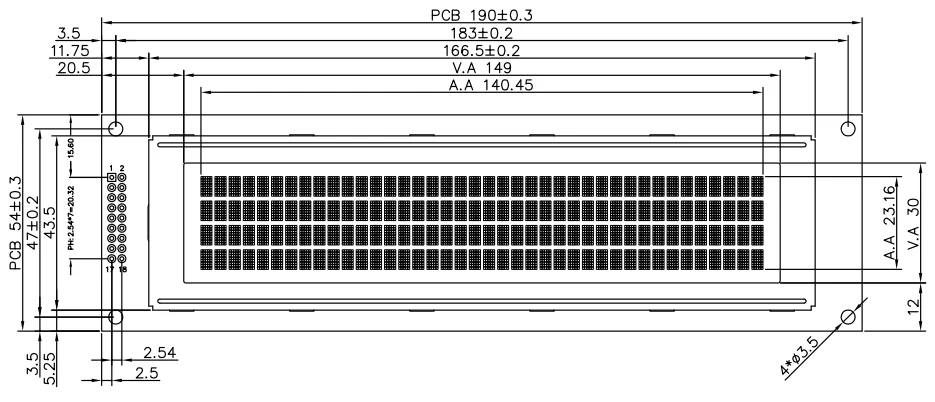

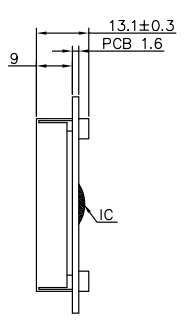

Механическая схема:
Интерфейс Описание контакта:
|
Нет. |
Символ |
Функция |
|
1-8 |
DB0-DB7 |
Шины данных |
|
9 |
E1 |
Включает сигналU4 на подкладке для ребенка (верх и низ) |
|
10 |
Ж/д |
Чтения/записи для выбора |
|
11 |
RS |
Данных/инструкции для выбора |
|
12 |
VO |
Регулировка контрастности |
|
13 |
VSS |
Земля (0 В) |
|
14 |
VDD |
Напряжение питания для логики (+5,0V) |
|
15 |
E2 |
Включает сигналU1 (подошва) |
|
16 |
N.C |
------- |
|
17 |
LED_A |
Светодиодный источник питания + (5,0V) |
|
18 |
LED_K |
Светодиодный источник питания-(0V) |
