Wiegand26/34-RS485 MODBUS протокол передачи данных передачи конвертер для системы контроля доступа

Описание продукта:

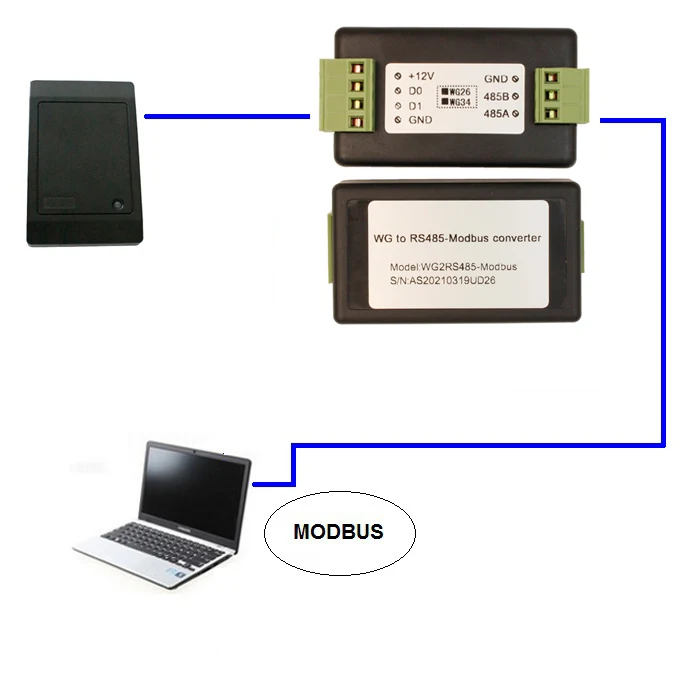

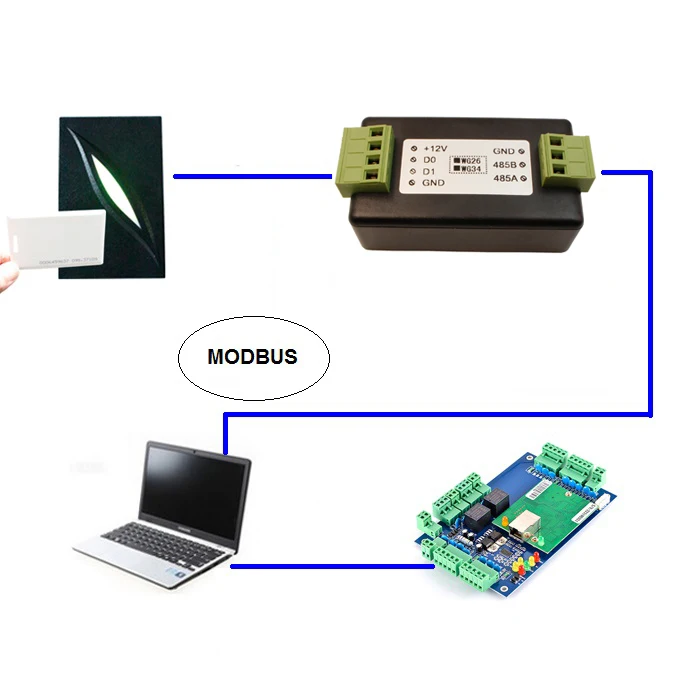

Этот конвертер был разработан для интерфейса контроля доступа оборудования. Например, для подключения клавиатуры и картридеров с интерфейсами Wiegand к контроллеру доступа с RS-485 последовательным портом. Преобразователь имеет RS-485 последовательный интерфейс, через этот интерфейс преобразователь подключается к контроллеру доступа Wiegand (дверной контроллер).

Это конвертер передачи в одном направлении, который может отправить номер карты Wiegand на контроллер через RS485 MODBUS, это наш вариант по умолчанию. Кроме того, мы также можем настроить конвертер, чтобы быть хорошим двухсторонним передающим (Би-направлением) коммуникационным устройством для системы контроля доступа. Он может передавать данные Wiegand 26bit или Wiegand 34bit на данные RS485, также может передавать данные RS485 на Wiegand 26bit или 34bit.

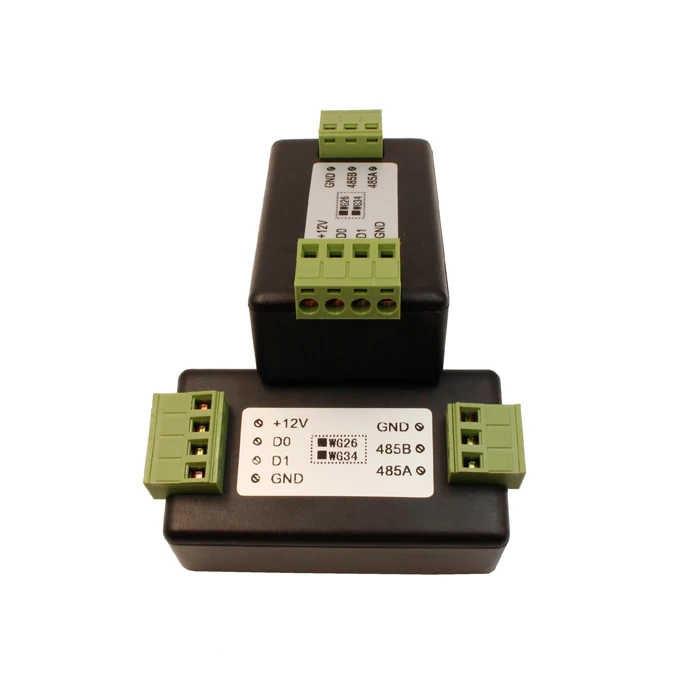

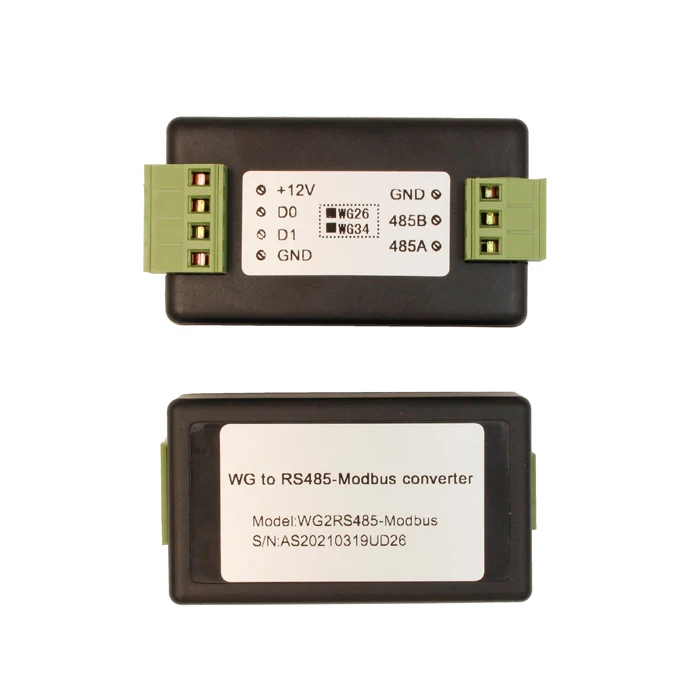

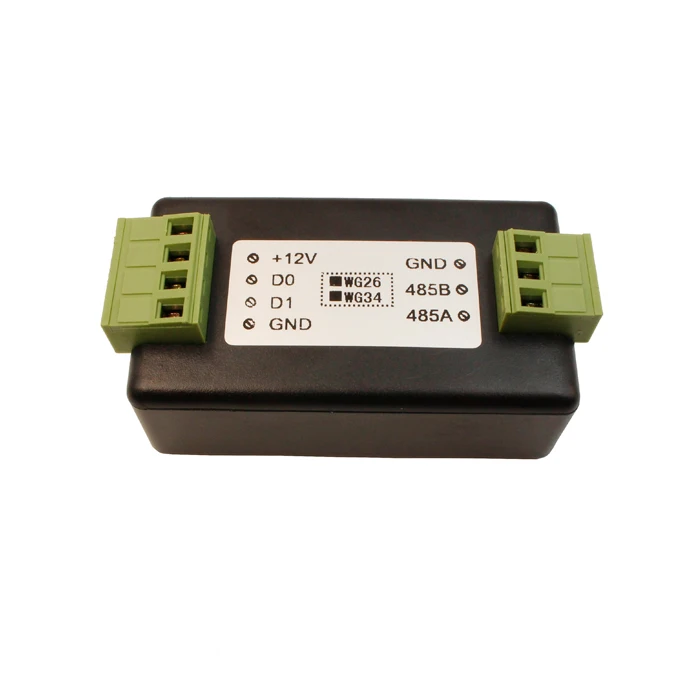

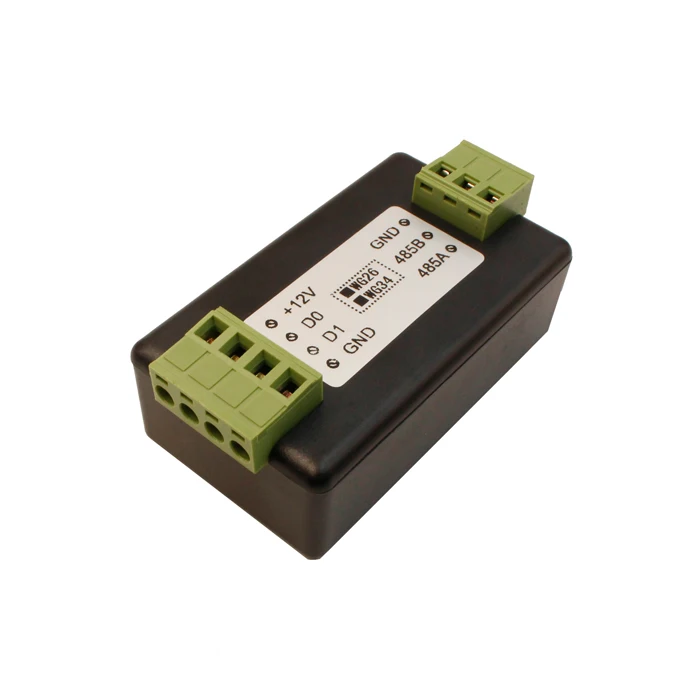

Внешних подключений

Wiegand интерфейс

+ 12V питания + (DC9V в до 12 В)

D0 Wiegand D0

D1 Wiegand D1

Мощность GND- (GND)

Обратите внимание:Диапазон мощности от 9 В постоянного тока до 12 В, он может получить питание от контроллера доступа, но должен подключаться к его GND, иначе данные Wiegand могут отсутствовать или запутаться.

RS485 интерфейс

АRS485 + (A) неинвертирующий сигнал для стандартного порта RS485

Рабочее напряжение: 9 В-12 В постоянного тока (может получить питание от контроллера доступа, но должен подключаться к его GND)

Конвертер поддержка MODBUS RTR Master/SlaveРежим работы в качестве раба.
