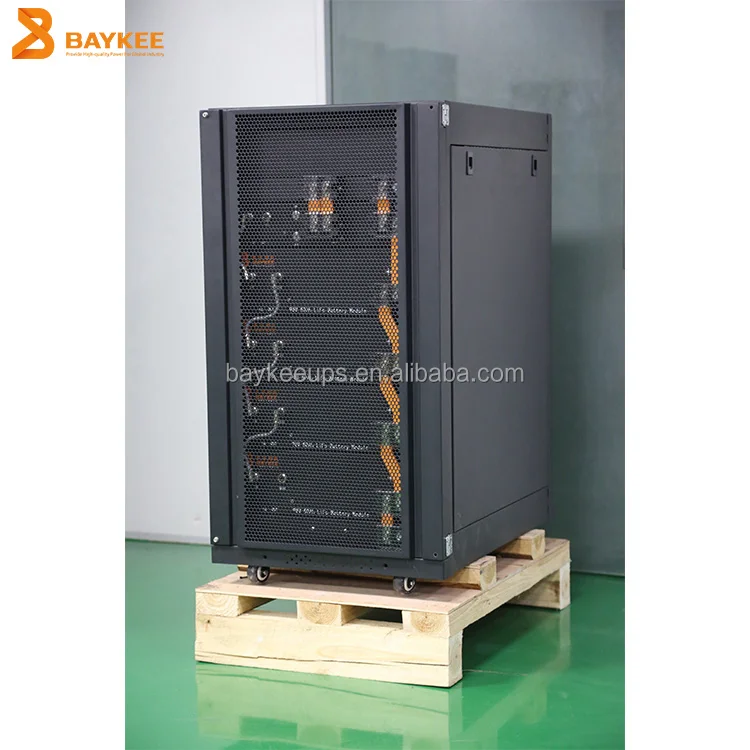

Комплект литий-ионных батарей, система хранения энергии для UPS

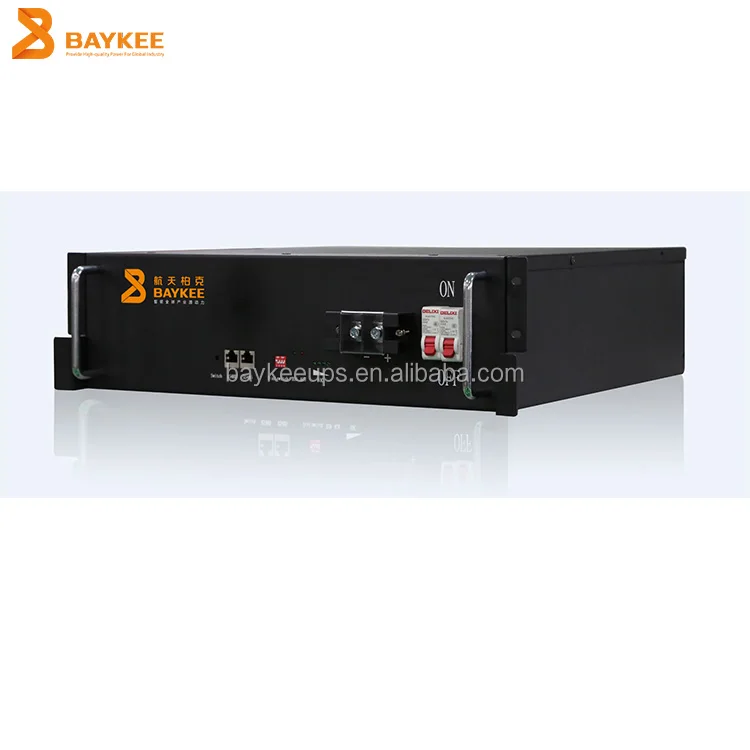

Модуль батареи спецификация:

Литиевая батарея модуль

MFP48100-H

MFP24200-H

Сотовый Спецификация

100Ah

100Ah

Номинальная мощность (с)

100Ah

200Ah

Размер (Д * Ш * В) мм/вес

444*430*131 мм/45 кг

444*430*131 мм/45 кг

Стандартный ток заряда

0.5C

0.5C

Максимальный постоянный ток заряда

1C

1C

Стандартный ток разряда

1C

1C

Абсолютная температура зарядки

0~60 ℃

0~60 ℃

Абсолютная температура нагнетания

-20 ℃~60 ℃

-20 ℃~60 ℃

Температура хранения

-40 ℃~60 ℃

-40 ℃~60 ℃

Влажность при хранении

RH 0%~90%, без конденсации

Цикл срок службы

≥ 3000 циклов, в соответствии со стандартным циклом заряда и разряда (25 ℃ окружающей среды, 1С/1с), емкость уменьшается до 80% от номинальной мощности.

Высоковольтный блок управления

Высоковольтный блок управления

CFP192100-H

CFP240100-H

CFP384100-H

Номинальное напряжение

192V

240V

384V

Напряжение отключения зарядки

219V

274V

438V

Напряжение отключения разряда

168V

210V

336V

Зарядный ток никель-металл-ограничения

50A

50A

50A

BMS

(Функция управления литиевой батареей)

Защита:Защита от перенапряжения, защита от перенапряжения, защита от низкого напряжения, защита от перегрузки по току, защита от перегрузки по току, защита от перегрева.

Контроль:1. Обнаружение одноэлементного напряжения; 2. Обнаружение температуры батареи; 3. Обнаружение общего тока аккумуляторной батареи; 4. Обнаружение общего напряжения батареи; 5. Контроль изоляции; 6, SOC, SOH оценка.

Управление:1, расширение цифрового выхода, обнаружение цифрового ввода (обеспечивает 6 линий сухого контактного контроля, 2 линии контроля выходного сигнала OC, 4 линии обнаружения сигнала DI); 2, контроль выравнивания (Пассивное выравнивание, выравнивание тока> 50 мА).

Хранение:Хранение информации (SOC, SOH, код неисправности, собранные данные с одной ячейкой, данные о температуре, общее напряжение, общий ток и так далее, И сигналы тревоги и информация о критических ошибках).

Обратная связь:Диагностика и оповещение о неисправностях батареи, таких как перенапряжение, понижение напряжения, Перегрузка по току, перегрев, слишком низкий или слишком высокий уровень SOC и несоответствия.

Применение:Может использоваться один кластер или несколько кластеров аккумуляторов в параллельном использовании, и может реализовывать 8 кластеров в параллельном подключении (несколько кластеров рекомендуется увеличить шт).

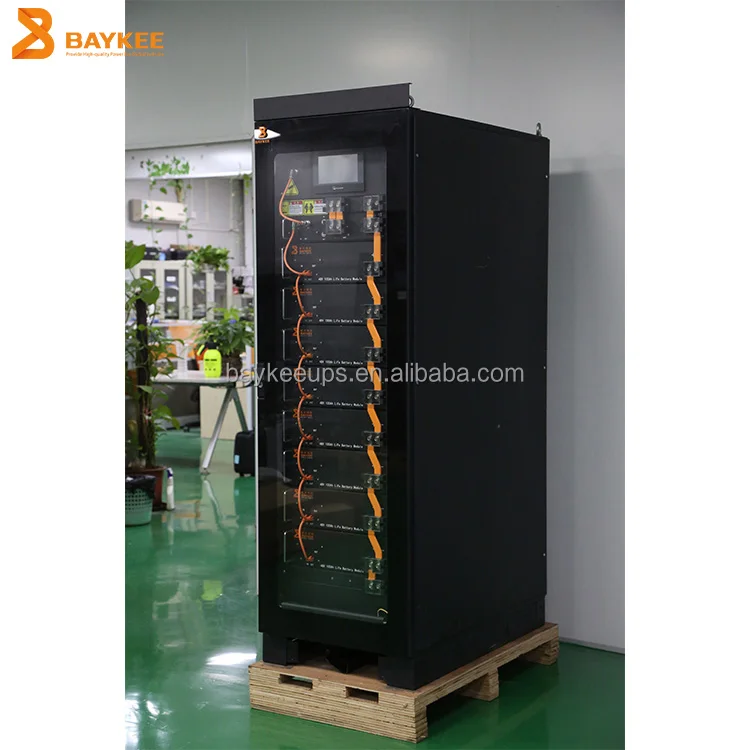

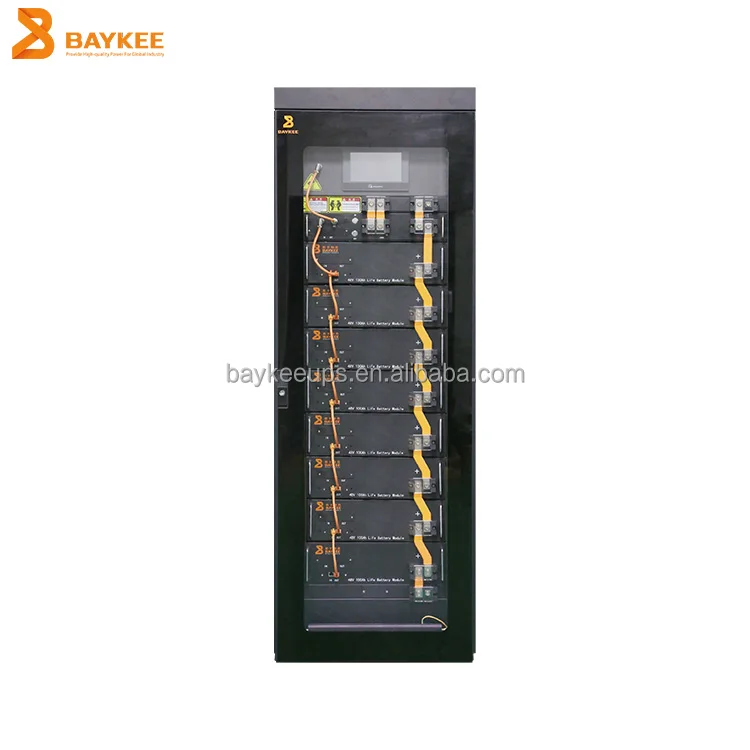

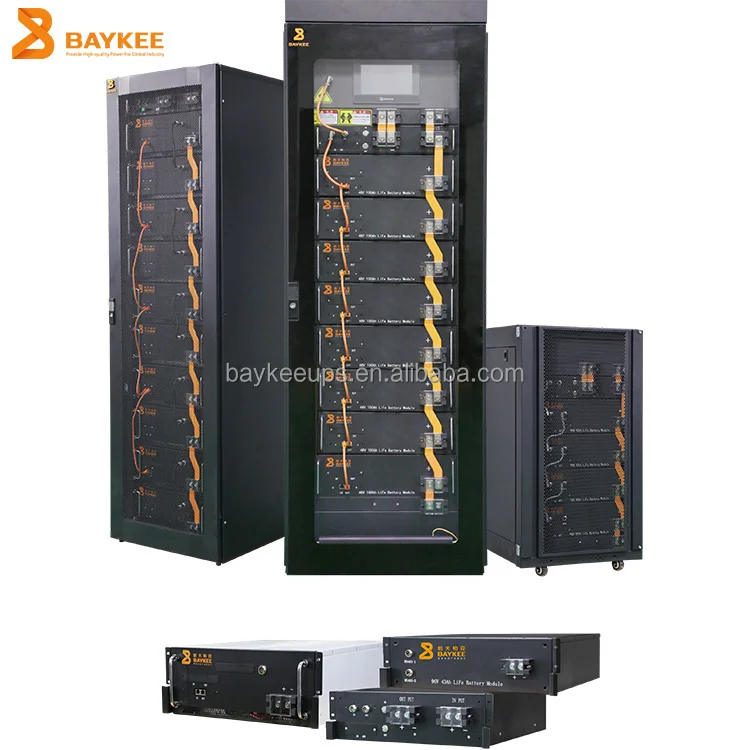

Литиевая аккумуляторная батарея ОБЩАЯ СПЕЦИФИКАЦИЯ

Модель

BFP48100-HH

BFP192100-HH

BFP240100-HH

BFP384100-HH

Модуль

Нет

MFP48100-H * 4

MFP48100-H * 5

MFP48100-H * 8

Блок управления высоким напряжением

Нет

CFP192100-H

CFP240100-H

CFP384100-H

Вес(Кг)

45 кг

200 кг

250 кг

380 кг

Размер сетевого шкафа (мм) (опционально)

444*430*131

600*600*1000

600*600*1200

600*600*1800
