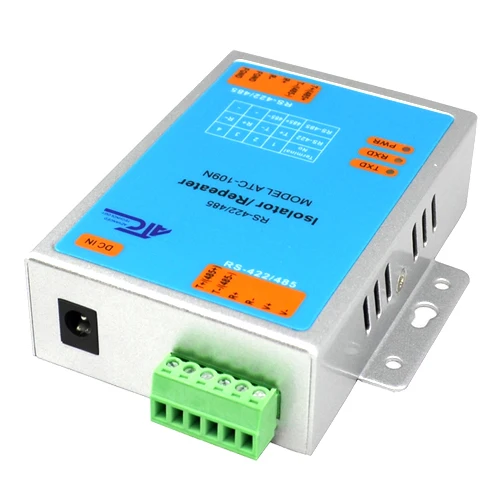

Промышленный Класс настенный RS-422/485 фотоэлектрический изоляции данных Ретранслятор с 1000 Вт Защита от всплесков напряжения (ATC-109N)

Описание продукта:

ATC-109N ретранслятор данных-это своего рода релейная коммуникационная продукция фотоэлектрических изолированных RS-422/RS-485. Его можно использовать с ATC-109N преобразователем Интерфейса фотоэлектрической изоляции в комбинации. ATC-109N ретранслятор данных может продлить расстояние связи RS-422/RS-485 автобусной сети и увеличить количество RS-422/RS-485 устройств автобусной сети. Внутренняя схема ATC-109N фотоэлектрического ретранслятора данных может обнаруживать направление данных и переключаться для автоматического управления им, удобно создавать RS-485 сети без какого-либо сигнала. Этот вид управления RS-485 полностью прозрачен и не требует внесения изменений в программное обеспечение для прежней сети на основе режимов работы RS-422/485. Встроенный фотоэлектрический изолятор и преобразователь постоянного/постоянного тока могут предложить 3500 в изоляционное напряжение и быстрое переходное напряжение подавителя (телевизоров) может эффективно подавлять молнии и ESD, обеспечивает 1000 Вт молниеносный удар и защиту от перенапряжения на каждой линии, а также предотвращает молниеносный удар и общее кодовое помехи.

Характеристики продукта:

1. RS485 ретранслятор

2. Может продлить расстояние связи RS-422/RS-485 автобусной сети

3. Увеличьте количество RS-422/RS-485

4. Автоматическое управление направлением данных, конструкция с нулевой задержкой

5. Фотоэлектрический изолятор и модуль постоянного/постоянного тока, может предложить напряжение изоляции 3500 в и эффективно предотвращает удары молнии и общие кодовые помехи

6. Высокая эффективность молниезащиты трубки может эффективно ингибировать молнии и ESD, и предлагаем 1000 Вт молнии и защиты от перенапряжения на каждой линии.

7. Может значительно повысить доверие к сети RS-422/485

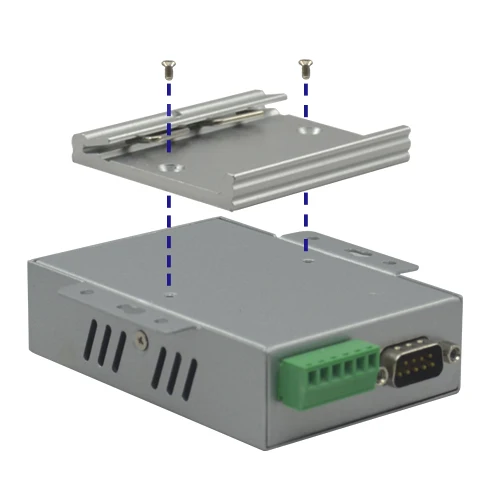

8. Полностью металлический корпус, Антистатическая, мощная защита от помех

Технические характеристики:

1. Характеристики интерфейса: интерфейс совместим со стандартом EIA/TIA RS-232C, RS- 485/RS-422

2. Электрический интерфейс: RS-232C разъем DB9

RS-422/RS-485 разъем

3. Передача данных: кабель с витой парой или экранированный кабель

4. Режим работы: асинхронный половинный или полный дуплекс

5. Индикация сигнала: 3 сигнальных индикатора указывают TXD, RXD и PWR

6. Изоляция: изоляция напряжения 3500VRMS 500VDC последовательности

7. Скорость передачи данных: 115,2 K бит/до 1,2 км

38,4 K BPS до 2,4 км

600 BPS до 5 км

8. Степень защиты: RS-232 интерфейс + 15 кВ Защита от ЭСР, RS-422, RS-485 интерфейс 600 Вт lightning strike и защита от перенапряжения на каждой линии

9. Расстояние передачи: 0-5 км (115200-600BPS)

10. Размер: 125 мм x 54 мм x 25 мм

11. Рабочая среда: от-25 °C до 70 °C, от 5% до 95%

12.Количество узлов: 128 узлов с TI 75LBC184Чип

Сведения о заказе:

Области применения:R

A) точка-точка, точка-многоточечная связь

Б) промышленная распределительная система, автоматизация промышленного управления

C) Автоматизация дорожного движения

D) мониторинг замкнутых замыканий

E) система защиты

F) Интеллектуальная карта, проверка работы системы безопасности ворот посещаемости

Диаграмма применения:

Диаграмма eg1

Диаграмма eg2
