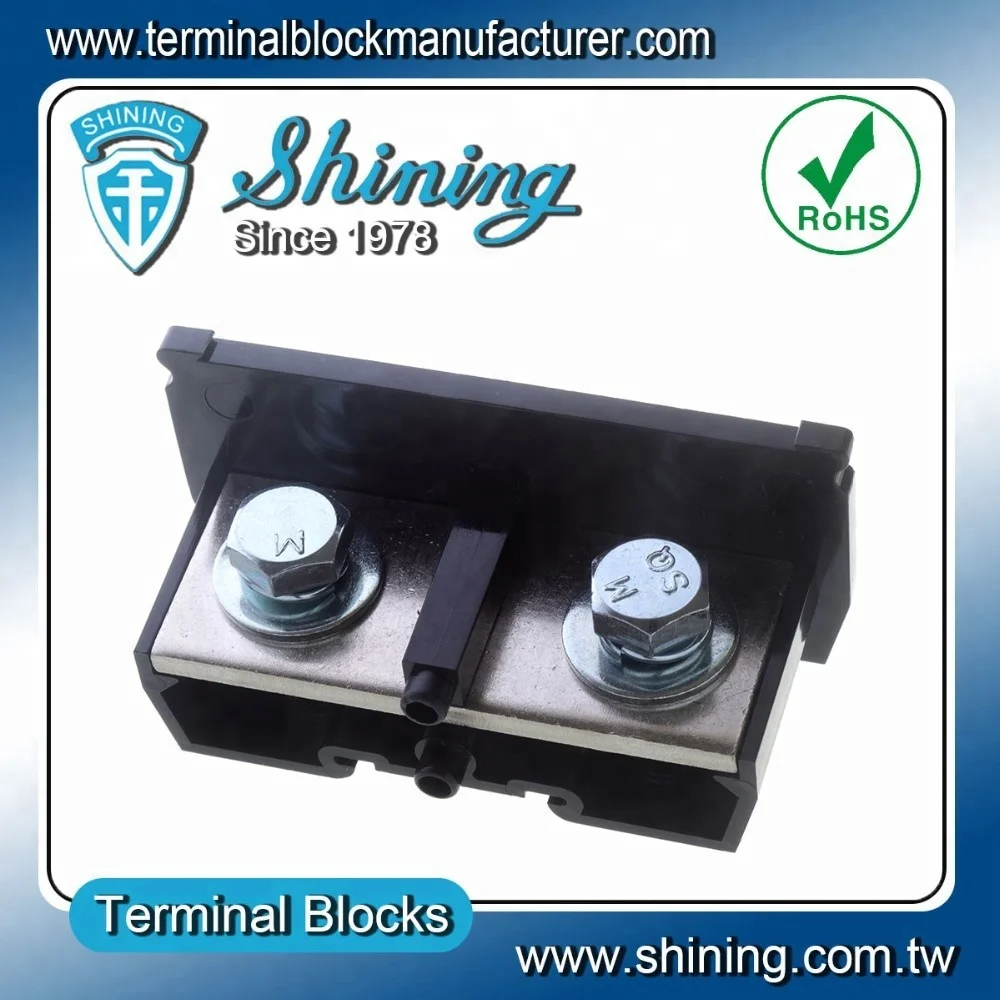

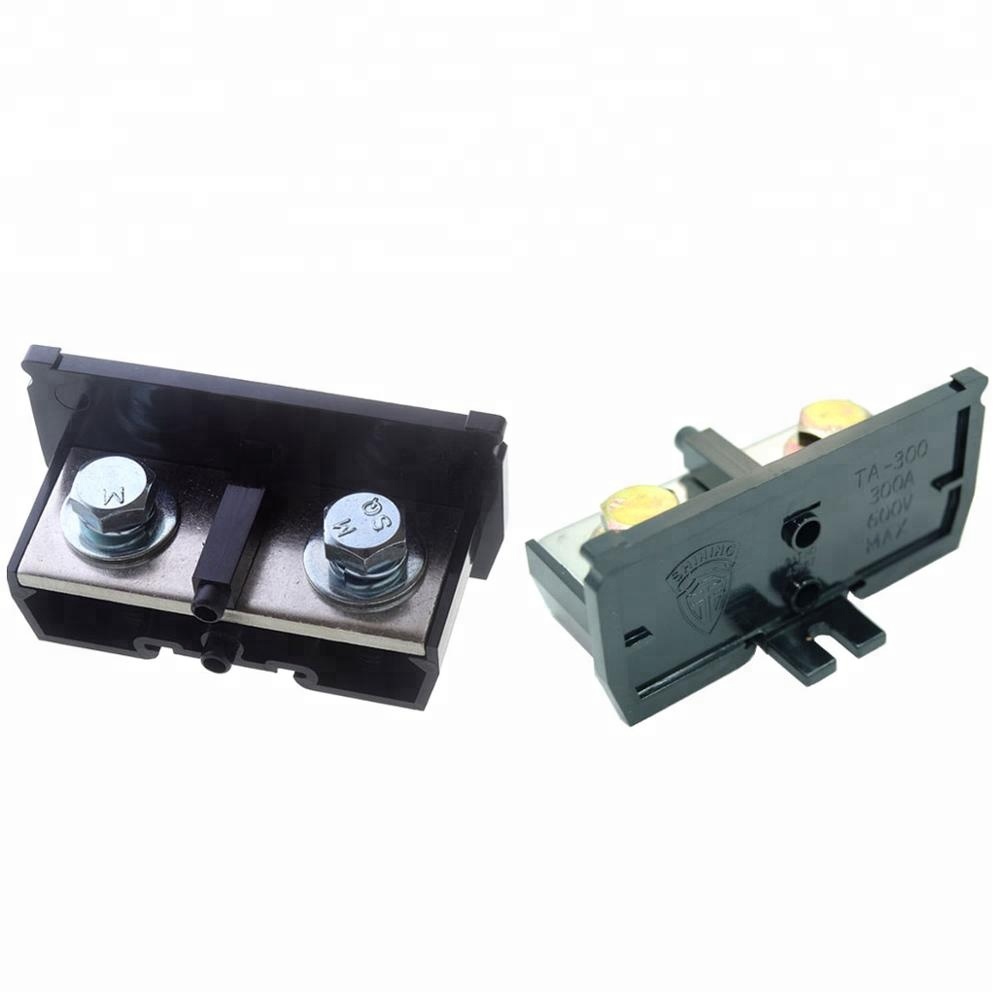

TA-300 Din рейка крепление 600V 300A пластиковая Клеммная колодка
- Категория товара: Terminal Blocks >>>
- Поставщик (Оптовый магазин): SHINING,E&E,INDUSTRIAL,CO.,LTD.,[Taiwan,China]SHINING
Поделиться:
Описание и отзывы
Характеристики
| TA-300 Din рейка крепление 600V 300A пластиковая Клеммная колодка |
| Общая информация о продукте | |
| Номер товара: | TA-300 |
| Степень защиты: | 600V, 300A |
| Размер: | 76,0*106,0*50,0 мм (Д * Ш * В) |
| Размер провода: | 175,0 мм2/350 |
| Размер винта: | M10 |
| Габариты (мм) | ||||
| Пункт No. | Полюсами (P) | Длина (L) | Ширина (W) | Высота (H) |
| TA-300-01P | -1 шт. | 42,0 *-1 шт.+ 34,0 = 76,0 | 106,0 мм | 50,0 мм |
| TA-300-02P | 2 | 42,0 *2+ 34,0 = 118,0 | ||
| TA-300-03P | 3 | 42,0 *3+ 34,0 = 160,0 | ||
| TA-300-04P | 4 | 42,0 *4+ 34,0 = 202,0 | ||
| TA-300-05P | 5 | 42,0 *5+ 34,0 = 244,0 | ||
| TA-300-NP | N | 42,0 *N+ 34,0 | ||
| 34,0 мм = длина торцевой пластины | ||||
| Фото продукта |
Описание продукта:
| Характеристики продукта |
|

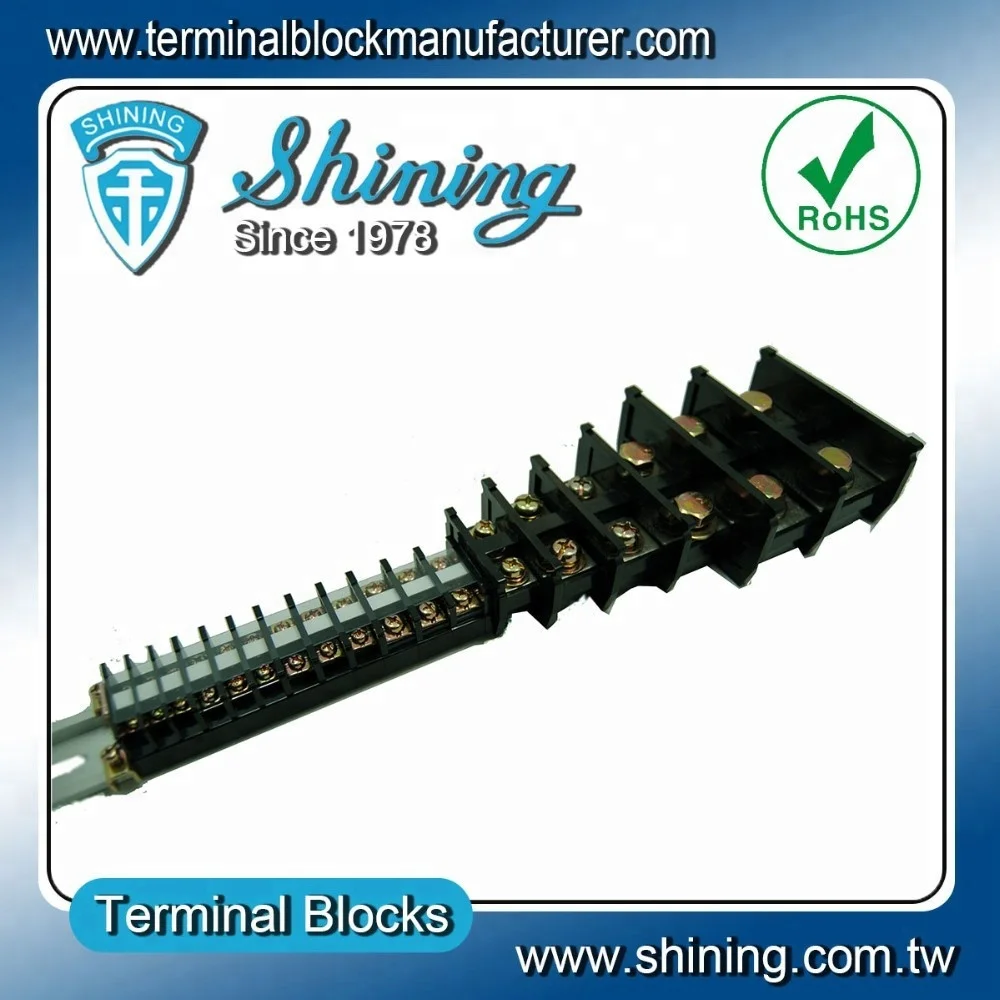

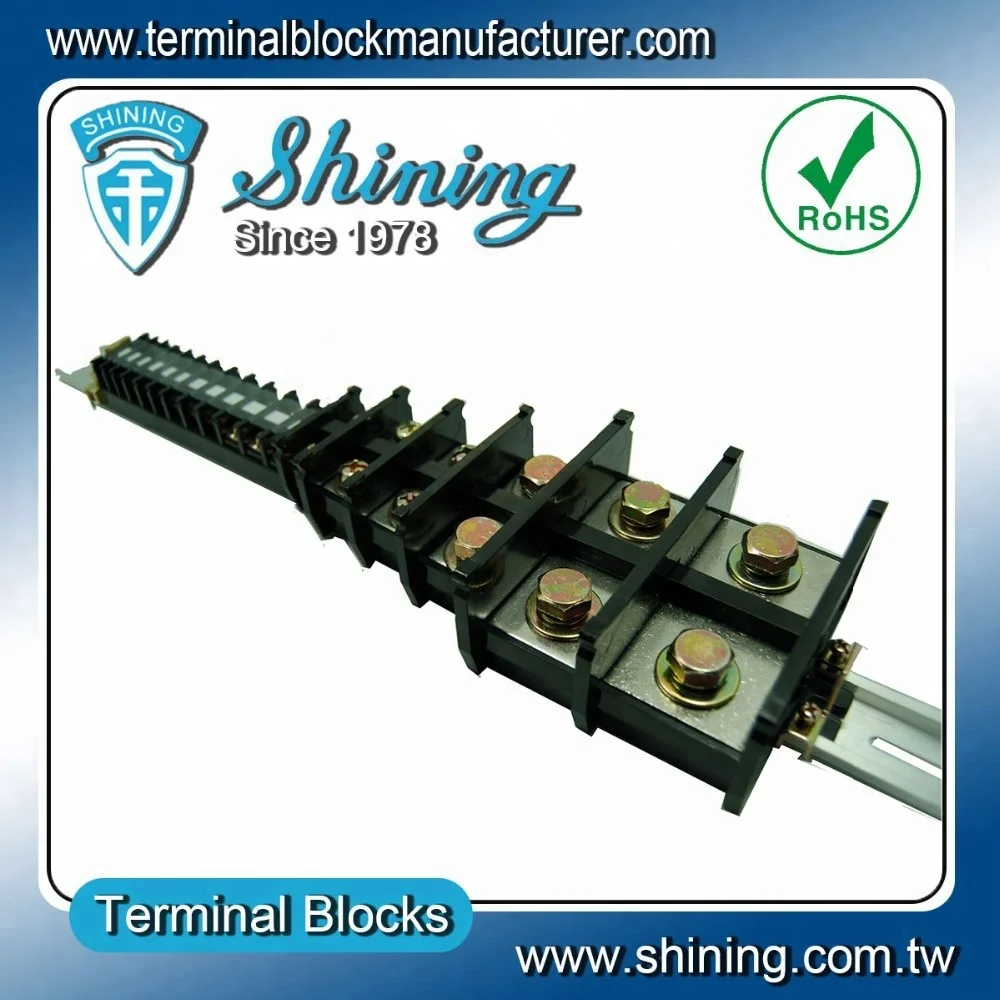

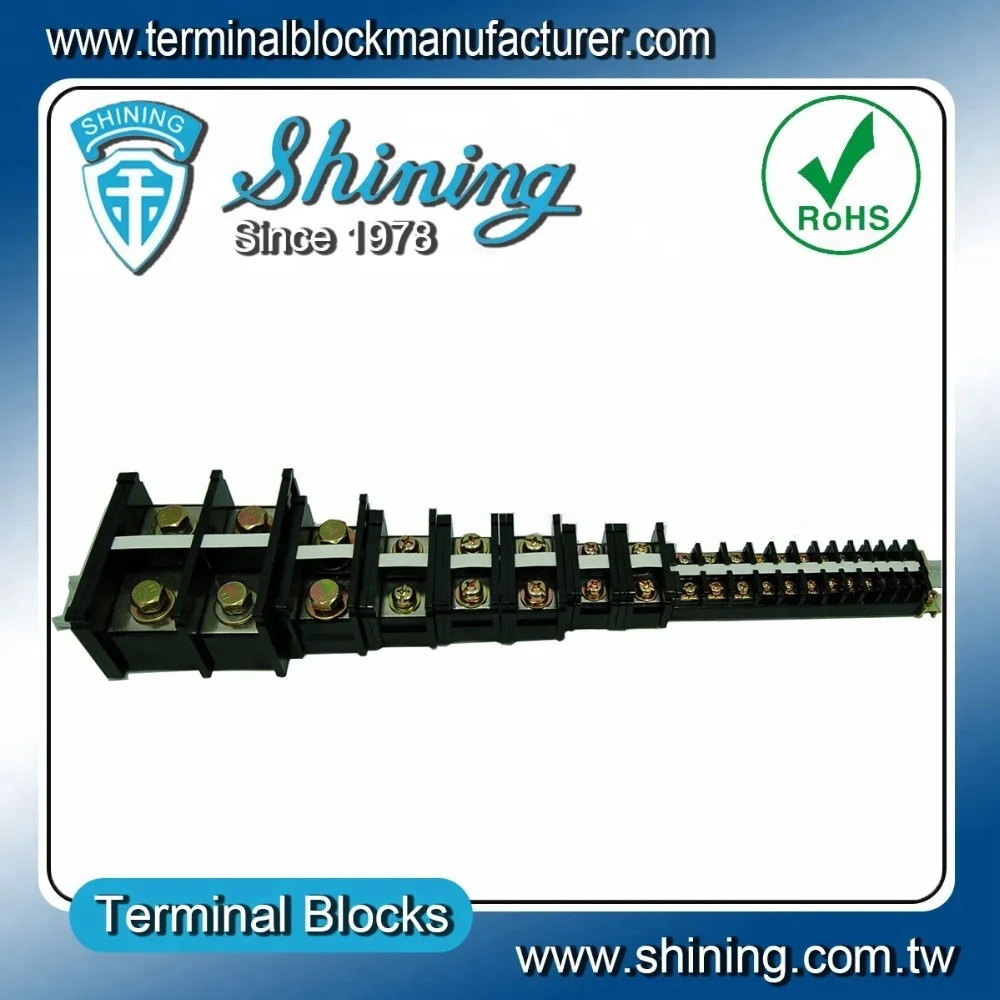

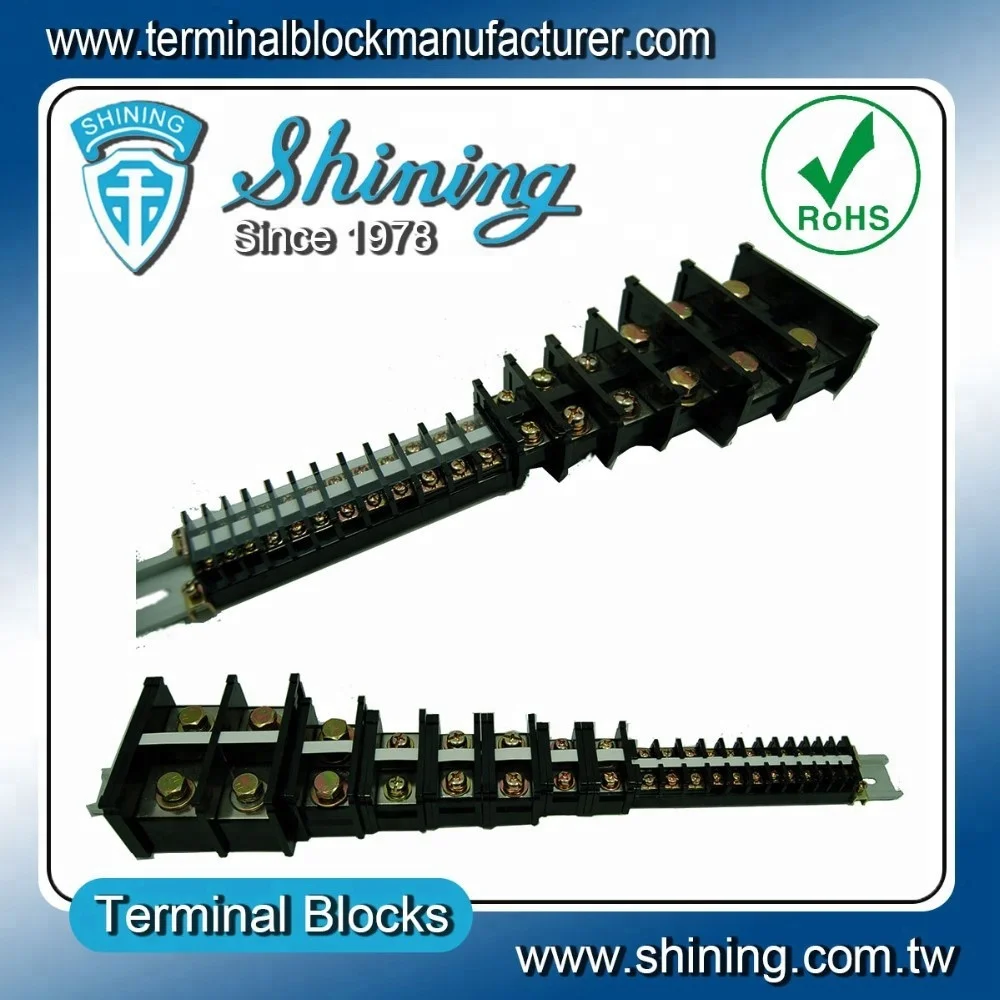

Номер товара:TA-300 Номинальное напряжение:600V Номинальный ток:300A Тип установки:35 мм Din Rail/Панель установленны Шест:Любой полюс в сбореЕсть в наличии Сертификат:По ограничению на использование опасных материалов в производстве В сборе с Din RailTA-001A/TA-001S TA серии клеммной колодкиЯвляетсяКлеммные блоки на din-рейкеОсновной цвет-черный. Цвет изделия может быть изменен в соответствии с требованиями заказчика.Они также могут быть установлены без рельсов. Есть резервные отверстия для установки с обеих сторон. Ток холостого хода может быть10A,20A,30A,40A,60A,100A,150A,200A,300A,400A. Продукты имеютПрозрачный чехолИлиЗащитная крышка, Чьи материалыПВХ, Это делает продукты прочными. Любое количество полюсов можно собрать в картридж.По поводу бумаги маркер полосы, Мы также можем предоставитьУслуги по набору текстаВ соответствии с требованиями заказчика. Пожалуйста, ознакомьтесь с таблицей спецификацийTA серии 35 мм Din монтажные рельсовые клеммные блокиНиже:
|
| Технические характеристики | ||||
| TA серии Альбомы для рисования |  |
|||
| Пункт No. | TA-010 | TA-020 | TA-030 | TA-040 |
| SСпецификация | ||||
|
Общая длина (Д) [мм] |
8,8 * n + 17,0 | 10,7 * n + 16,5 | 13,0 * n + 17,0 | 15,0 * n + 17,0 |
| В соответствии с указанным. Длина (L1) [мм] | 8,8 * n + 12,0 | 10,7 * n + 11,0 | 13,0 * n + 11,0 | 15,0 * n + 11,0 |
| Зазор (A) [мм] | 7,0 | 8,0 | 10,0 | 12,0 |
| Шаг (B) [мм] | 8,8 | 10,7 | 13,0 | 15,0 |
| Ширина (Ш) [мм] | 38,0 | 38,0 | 38,0 | 38,0 |
| В соответствии с указанным. Ширина (W1) [мм] | 20,5 | 20,5 | 20,5 | 20,5 |
| Высота (H) [мм] | 28,0 | 28,0 | 28,0 | 28,0 |
| Винт (C) (сталь, оцинкованный) | M3 | M4 | M4 | M5 |
| Номинальный крутящий момент [N-m] | 0,5 | 1,2 | 1,2 | 2,0 |
| Номинальный крутящий момент [в фунтах] | 4,4 | 10,6 | 10,6 | 17,7 |
| Полюсы/положения (п) | Любой (n: Количество полюсов) | |||
| Электрические спецификации | ||||
|
Номинальное напряжение [V] |
600V | |||
| Номинальный ток [A] | 10A | 20A | 30A | 40A |
| Размер провода [мм2] | 1,6 мм2 | 4,0 мм2 | 6,0 мм2 | 10,0 мм2 |
| Размер провода (AWG) | AWG 16 | AWG 12 | AWG 10 | AWG кабель 8 |
| Материал | ||||
| Материалы изолятора | ПК | |||
| Цвет | Черный (белый, синий, красный, коричневый, ...) | |||
| Огнестойких класс | UL94V-2 (UL94V-0) | |||
| Рабочая температура [℃] | -40 ℃ ~ + 110 ℃ (макс.: + 220 ℃) | |||
| Проводник | Латунь, никелированная (медь, Оловянная) | |||
| Аксессуары и запчасти к ним, новый дизайн |
Бумажные маркерные полоски и прозрачная крышка поставляются с продуктами бесплатно. Другие не являются обязательными. Защитный чехол является необязательным для альтернативной прозрачной крышки. |
|||
| Торцевая Пластина | TA-010EP | |||
| Концевой Зажим | ||||
| DIN крепление рельса | TA-001A/TA-001S (35 мм din-рейка) | |||
| Защитная крышка | M-PCV-A010 (= TA-003) | |||
| Прозрачный чехол | M-CV-010 | |||
|
Бумага маркер полоса (бесплатно) |
M-MKS-010 (-XXX: длина) | |||
| Монтажный стержень [мм] (сталь) | M-MRD-010S (-XXX: длина) | |||
| Примечания | Ex: TA-010-07P (7 полюсов в сборе TA-010) | |||
| TA серии Альбомы для рисования | |
|||||
| Пункт No. | TA-060 | TA-100 | TA-150 | TA-200 | TA-300 | TA-400 |
| SСпецификация | ||||||
|
Общая длина (Д) [мм] |
20,5 * n + 34,0 |
26,5 * n + 35,5 |
30,0 * n + 34,0 |
35,0 * n + 35,0 |
42,0 * n + 34,0 |
50,0 * n + 35,0 |
| В соответствии с указанным. Длина (L1) [мм] | 20,5 * n + 17,0 | 26,5 * n + 18,5 | 30,0 * n + 16,0 | 35,0 * n + 18,0 | 42,0 * n + 17,0 | 50,0 * n + 17,0 |
| Зазор (A) [мм] | 16,5 | 22,5 | 26,0 | 31,0 | 37,0 | 45,0 |
| Шаг (B) [мм] | 20,5 | 26,5 | 30,0 | 35,0 | 42,0 | 50,0 |
| Ширина (Ш) [мм] | 50,0 | 64,0 | 70,0 | 80,0 | 106,0 | 106,0 |
| В соответствии с указанным. Ширина (W1) [мм] | 24,0 | 24,0 | 24,0 | 24,0 | 24,0 | 24,0 |
| Высота (H) [мм] | 38,0 | 41,0 | 42,0 | 47,0 | 50,0 | 50,0 |
| Винт (C) (сталь, оцинкованный) | M6 | M8 | M8 | M10 | M10 | M10 |
| Номинальный крутящий момент [N-m] | 2,5 | 6,0 | 6,0 | 10,0 | 10,0 | 10,0 |
| Номинальный крутящий момент [в фунтах] | 22,1 | 53,1 | 53,1 | 88,5 | 88,5 | 88,5 |
| Полюсы/положения (п) | Любой (n: Количество полюсов) | |||||
| Электрические спецификации | ||||||
|
Номинальное напряжение [V] |
600V | |||||
| Номинальный ток [A] |
60A |
100A |
150A |
200A |
300A |
400A |
| Размер провода [Мм2] | 16,0 мм2 | 35,0 мм2 | 60,0 мм2 | 100,0 мм2 | 175,0 мм2 | 280,0 мм2 |
| Размер провода (AWG) | AWG 6 | AWG 2 | 1/0 | 3/0 | 350 | 550 |
| Материал | ||||||
| Материалы изолятора | PC (PA66) | |||||
| Цвет | Черный (белый, синий, красный, коричневый, ...) | |||||
| Огнестойких класс | UL94V-2 (UL94V-0) | |||||
| Рабочая температура [℃] | -40 ℃ ~ + 110 ℃ (макс.: + 220 ℃) | |||||
| Проводник | Латунь, никелированная (медь, Оловянная) | |||||
| Аксессуары и запчасти к ним, новый дизайн | Бумажные маркерные полоски и прозрачная крышка поставляются с продуктами бесплатно. Другие не являются обязательными. Защитный чехол является необязательным для альтернативной прозрачной крышки. | |||||
| Торцевая Пластина | TA-060EP | TA-100EP | TA-150EP | TA-200EP | TA-300EP | TA-400EP |
| Концевой Зажим | TA-002H/TF-ECH | |||||
| DIN крепление рельса | TA-001A/TA-001S(35 мм din-рейка) | |||||
| Защитная крышка | N/A | |||||
| Прозрачный чехол | M-CV-060 | M-CV-100 | M-CV-150 | M-CV-200 | M-CV-300 | M-CV-300 |
|
Бумага маркер полоса (бесплатно) |
M-MKS-060 (-XXX: длина) | |||||
| Монтажный стержень [мм] (сталь) | M-MRD-060S (-XXX: длина) | |||||
| Примечания | Ex: TA-400-04P (4 полюса в сборе TA-400) | |||||
Упаковка & Доставка
| Упаковка |
| 30 шт./кор., 60 шт/2 коробки/N.W. : 15.8kgs/картонная коробка |
| Способ доставки |
| 1. Для небольшого количества отгрузка предпочтительна для доставки экспрессUPS, DHL, EMS, TNT или FedExЧтобы соответствовать вашему сроку во времени по всему миру. |
|
2. Для регулярного массового производства, поставки могут быть организованыВоздушная доставка, морская доставка или экспресс. Сообщите нам о ваших требованиях, мы постараемся сэкономить ваш бюджет и уложиться в срок. |
