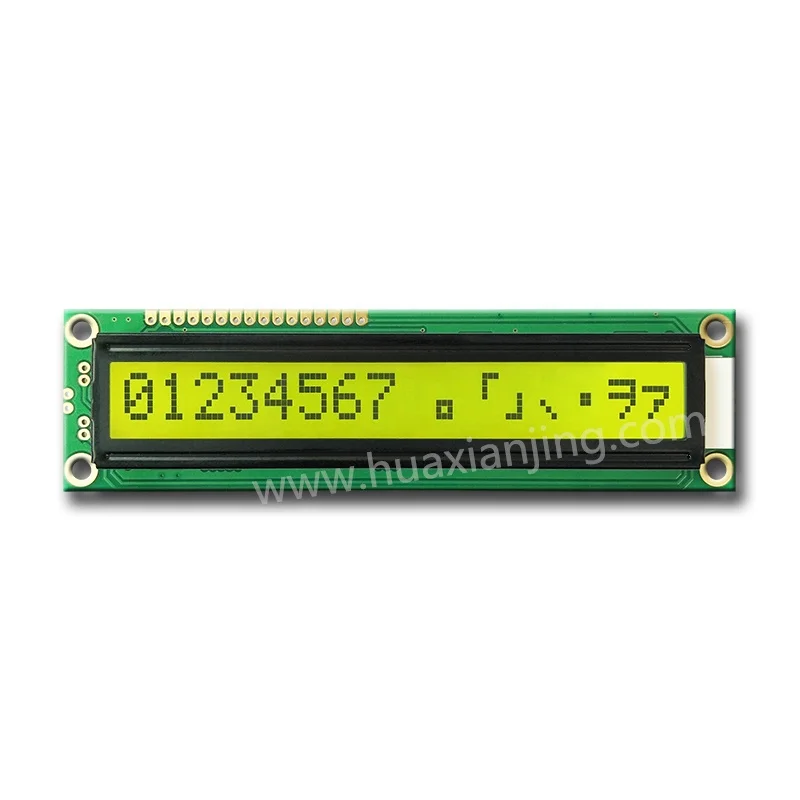

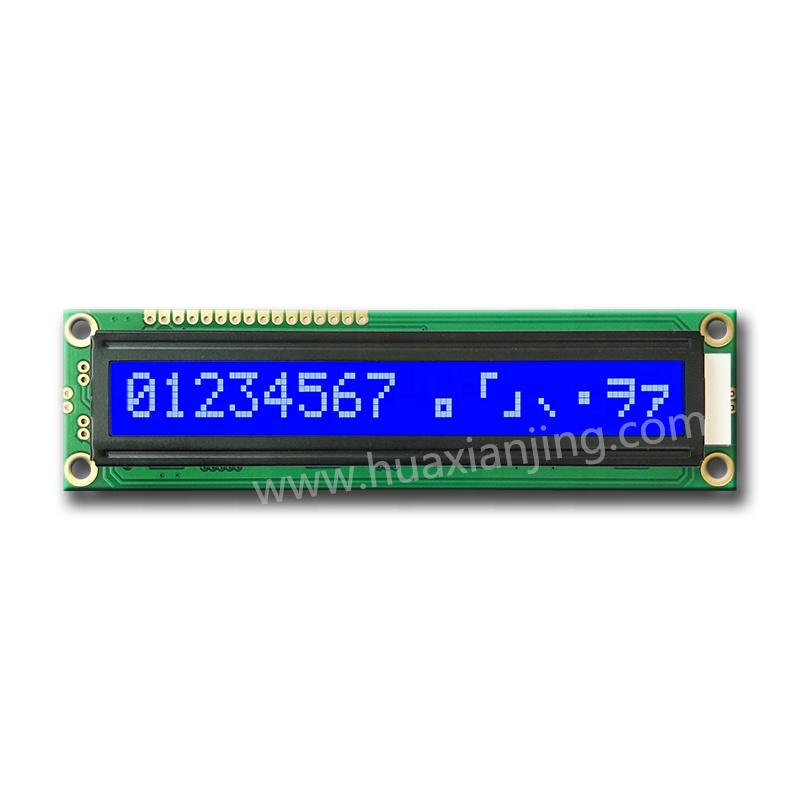

Символьный ЖК-модуль 16x1
- Категория товара: >>>
- Поставщик (Оптовый магазин): HUA,XIAN,JING,DISPLAY,LIMITED
Поделиться:
Описание и отзывы
Характеристики
Большой 16x1 ЖК-дисплей модуль 1601 персонажа ЖК-дисплей
Описание продукта:
Информация о продукте:
|
Модуль NO.: |
HSM1601B |
|
Тип дисплея: |
16Персонажей x1 Линия |
|
Инкапсуляция: |
COB |
|
Размер контура: |
122 X33X13,3 Мм |
|
Зона видимости: |
99X13 Мм |
|
Сенсорный экранЦвет: |
YEllow-ГЗеленого цвета/Синий/Серый |
|
Цвет подсветки: |
YEllow-ГЗеленого цвета/Зеленый/Белый/Синий/оранжевый/красный |
|
ПодсветкаСпецификация: |
СторонаСветодиодные лампы |
|
ДрайверIC: |
AIP31066 |
|
Разъем: |
Проводящий из силиконовой резины |
|
Pin-код: |
16 |
|
Интерфейс: |
8-бит Интерфейс MPU |
|
Драйвер Состояние: |
1/16DРабочий, 1/5BМас |
|
Просмотр Направление: |
6H / 12H |
|
Рабочее напряжение: |
5V/3,3 V |
|
Рабочая температура: |
-20 ~+ 70℃ |
|
Температура хранения: |
-30 ~+ 80 ℃ |
|
Шрифтами |
Английский-японский/Английский-Европейский/Английский-кириллический (русский) |

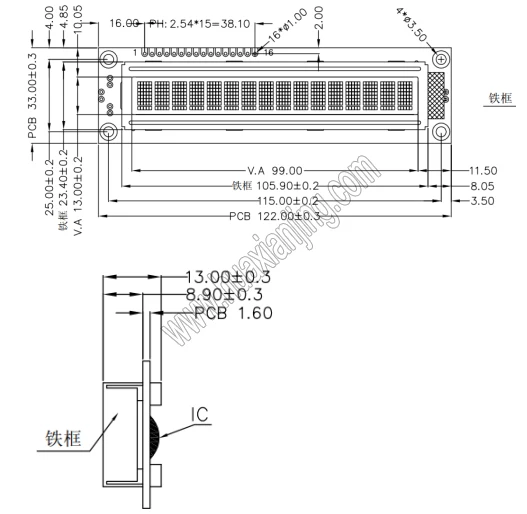

Механическая схема:
Интерфейс Описание контакта:
|
Нет. |
Символ |
Функция |
|
1 |
VSS |
Земля (0 В) |
|
2 |
VDD |
Напряжение питания для логики (+5,0V) |
|
3 |
VO |
Регулировка контрастности |
|
4 |
RS |
Данных/инструкции для выбора |
|
5 |
Ж/д |
Чтения/записи для выбора |
|
6 |
E |
Включает сигнал |
|
7 |
DB0 |
Шины данных |
|
8 |
DB1 |
Шины данных |
|
9 |
DB2 |
Шины данных |
|
10 |
DB3 |
Шины данных |
|
11 |
DB4 |
Шины данных |
|
12 |
DB5 |
Шины данных |
|
13 |
DB6 |
Шины данных |
|
14 |
DB7 |
Шины данных |
|
15 |
LED_A |
Светодиодный источник питания + (5,0V) |
|
16 |
LED_K |
Светодиодный источник питания-(0V) |
Информация о компании
HUA XIAN JING Display LimitedБыла основана в 2008.мы специализируемся на R & D, производстве и продаже ЖК-панелей, ЖК-модуля, COG LCD,TFT LCD, резистивных и емкостных сенсорных панелей, OLED и подсветки.

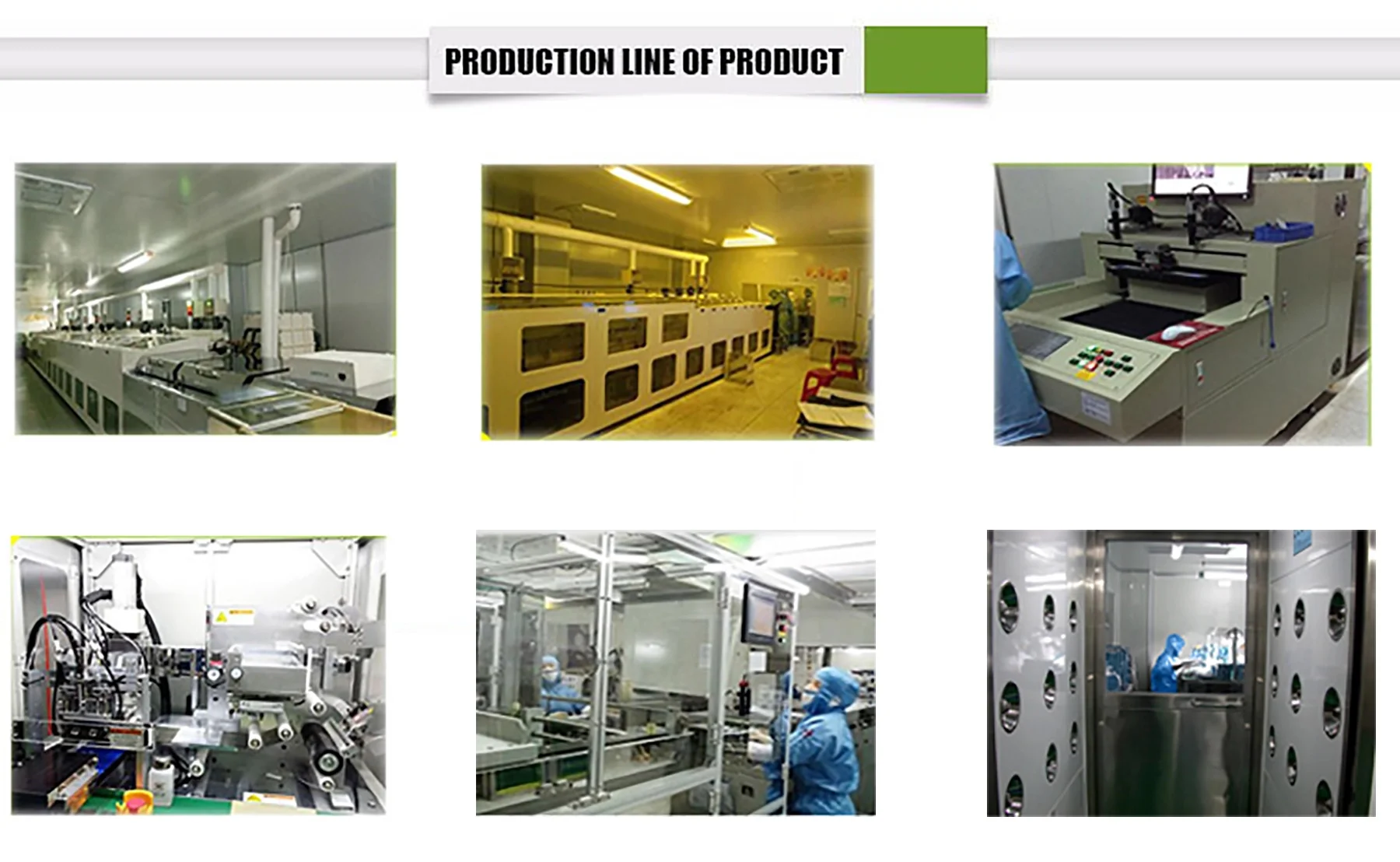

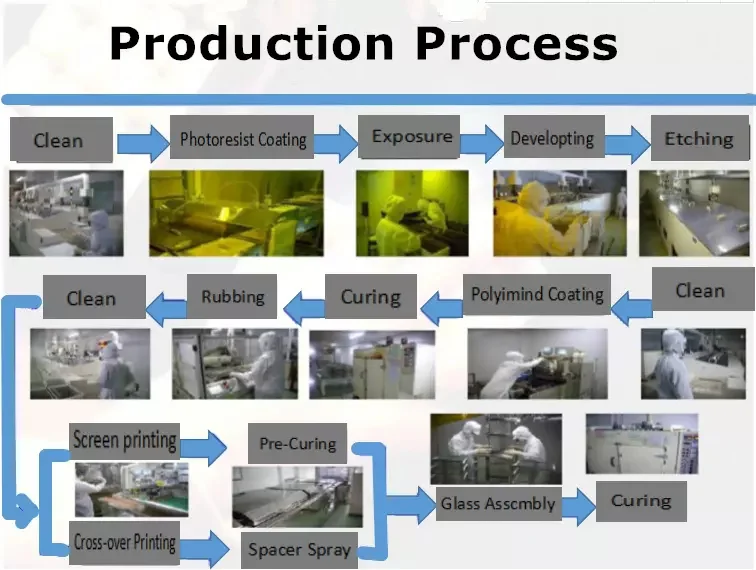

Производственный поток
