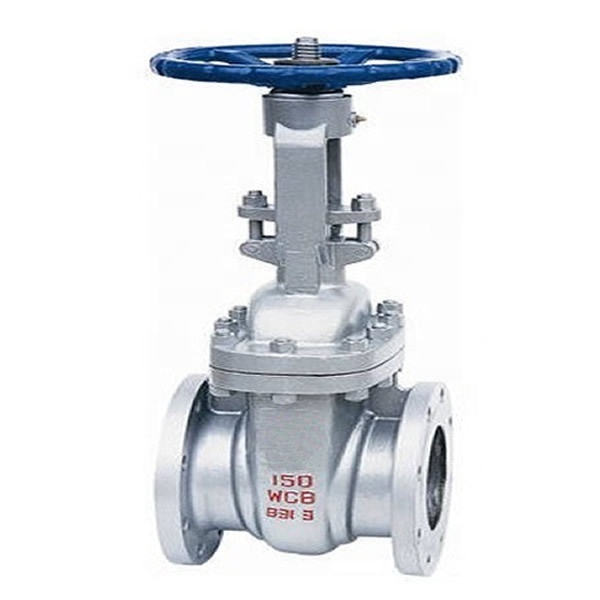

API 600 Industrial WCB Gate Valve
API 600 Industrial WCB Gate Valve

API 600 Industrial WCB Gate Valve

Поделиться:


Цена:
Стоимость в USD:Узнать цену

Количество:

Купить

Описание и отзывы


Характеристики





WCB Gate Valve:


API 600 Industrial WCB Gate Valve:


1. Standard:


Face to Face Dimensions: ANSI B16.10


End Flange Dimensions: ANSI B16.5


Basic Design: API 600


Test Standard: API 598


2. Detailed Information:


Nominal Pressure: 2 inch-20 inch (51 mm to 464 mm)


Nominal Diameter: Class150, Class300, Class600, Class900, Class1500


Connection: RF, BW


Weight: 35-2540 kg


3. Size and Dimension:


































































































































































No.



Part Name



Qty.



Material



1



Body



1



WCB



2



Seat



2



A105+HF



3



Wedge



1



WCB+F6



4



Stem



1



A182 F6



5



Gasket



1



304 Wound Gra.



6



Bonnet



1



WCB



7



Back Seat



1



A276 410



8



Packing



2



Stainless Steel Wire With Flexible Graphite



9



Packing



4



10



Distance Ring



1



A276 410



11



Gland



1



A276 410



12



Gland Flange



1



WCB



13



Stem Nut



1



D-2



14



G1and Nut



1



A29 1035



15



Lock Nut



1



A29 1035



16



Hand Wheel



1



60-40-18



17



Oil Filler



1



A570 Gr.A



18



Eye Bolt



2



A193 B7



19



Eye Nut



2



A194 2H



20



Pin



2



A29 1035



21



Split Pin



2



A570 Gr.A



22



Bolt







A193 B7



23



Nut







A194 2H



24



Rivet



2



304










 4. API 600 Industrial WCB Gate Valve Drawing:


WCB Gate Valve Drawing.jpg


5. API 600 Industrial WCB Gate Valve Factory:


API 600 Industrial WCB Gate Valve Factory.jpg
