Новая Любительская радиоустановка для коротких волн 160 м HF/VHF/UHF сопротивление SWR антенна анализатор AW07A 1,5-490 МГц

Описание и отзывы

Характеристики

Анализатор антенны

Инструкции

В дополнение к антенной анализатор и радиочастот измеритель мощности основная функция, но также имеет постоянной ёмкости, универсальный конденсатор, измерения индуктивности оценки функции прикрепляются к очень простым обнаружения цепи катушки может теперь у нас есть notch стол функции. 160 относится к радиолюбителей UHF любительских ремешок до тех пор, пока не познее 70 см волна система питания антенны 50 Европейский тестирования, наладкой и экспериментов.

Во-первых, основные технические характеристики

1 Частотный диапазон:. 160M + HF + УКВ + UHF (1,5-490 МГц среднего небольшого количества товаров)

2 амплитуда выходного сигнала: Откройте Пике около 2V.

3 КСВН значений (КСВ): Диапазон измерений от 1 до 10 лет.

4 комплексного сопротивления (Z). Тестов в диапазоне от 10 до 500 Ом.

5 Мощность Описание: внешний напряжение 10,8 ~ 12,5 V ток нагрузки более 500mA источник питания постоянного тока, DC сиденье положительный со встроенным 8 батареек АА папка. Рекомендуется использовать встроенный блок питания 10,8 V литиевая состоит из трех групп, для уменьшения веса; В том случае, если вы пользуетесь батарейный зажим, чтобы воспользоваться хорошим уплотнением на 5th щелочные батареи. Общий Минимальный восьми перезаряжаемых батарей 9,6 V, самый лучший первый сравнительный результаты тестирования подтвердить, что не проблема может также использоваться. Не больше, чем 13V цепи питания для защиты от УФ лучей сегмент может быть поврежден по причине чрезмерно распределение мощности.

Потребляемый ток: 10V блок питания, переключатель находится в положении ВЧ диапазоны, подсветка ЖК-дисплея, максимальная 150mA; Переключатель подсветки вкл максимальный ток 200mA. УФ-полосы составили около 165 мА и 240 мА.

6-Экран дисплея: интерфейс антенны с открытым дисплеем КСВ> 9,9, Z> 1KΩ. После ввода анализатор функция, на экране отображается первая строка частота значения, сегментированные переключатель диапазонов, буквы, слова и КСВ SWR, вторая строка дисплея-сопротивление R j реактивное: комплексного сопротивления Z и КСВ значения. Существуют свои особые инструкции обратитесь к задней части.

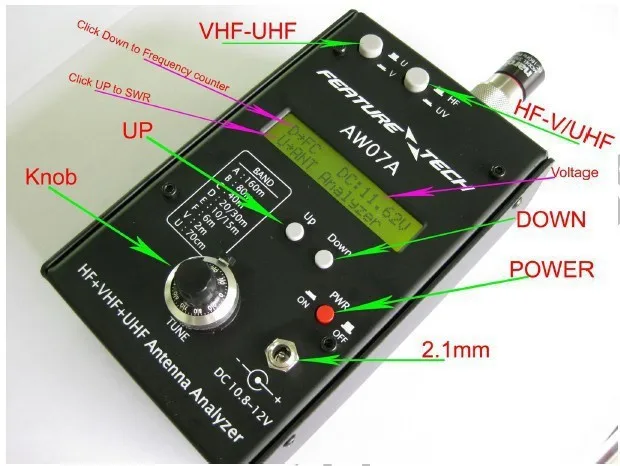

Во-вторых, с помощью кнопок и меню

С помощью выключателя питания кнопка включения, восходящий клавиша вверх, вниз, вниз, УФ-полосы и HF переключатель диапазонов УФ/HF, девушки цветка платья, девушки цветка платья И v-ленточный переключатель диапазонов U / V (переключатель только после того, как УФ/Высокочастотный пресс эффективно) В общей сложности пять кнопка включения и выберите частотный и их комбинации Настройка кнопки завершить тестирование. Следующие меню отображается при дальнейшем инструкции по уходу за изделием

Boot меню и выберите Справка

Кнопка включения: Нажмите эту кнопку, чтобы открыть отдельный Анализатор качества электроэнергии, дизайнеры позывной и часы/дата/неделя/переключатель подсветки вкл ключ подскажите, немедленно нажмите кнопку U, чтобы включить подсветку, которая составляет около пол, во-вторых, частотомер автоматически в том случае, если ни одна клавиша нажимается, то такая задержка одну секунду после того, как и анализатор антенны меню выбора функции.

, Кроме того, в тех случаях, сначала нажмите U или D ключ, а затем включите питание идет Индуктивная или емкостный сенсорный экран показывает статус проверки, эта функция потому что аппаратура и испытания компонентов, которые оказывают влияние на свои параметры распределения и методы тестирования только сообщите значения, а не за стандарт, основанный на соотношение цена/качество, Но может быть хорошим требует настройки для антенны конденсатор с алюминиевой крышкой и индуктор значения обеспечивают удобный наглядного иллюстрирования.

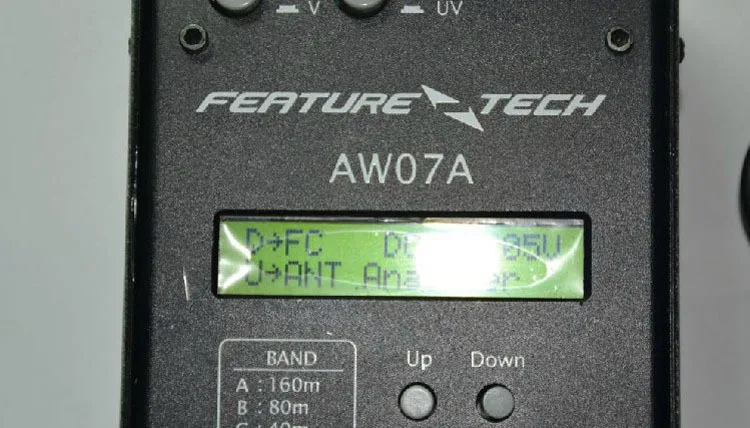

Вверх вниз: приглашение на экране соответствующие сокращения являются D и U. После загрузки автоматически остановит устройство дисплей D-FC, U-ANT анализатор, постоянный ток: XX.XXV обозначения Нажмите D, чтобы выбрать частотомер функция, нажмите кнопку U ключа для того чтобы выбрать антенну анализатор функция, а затем оценку напряжение источника питания.

Частотомер использования

Частота может иметь разный метраж МГц, Fg сказал, что быстро дисплей после запятой трое ворот RMS, Sg представляет собой медленного спуска затвора для отображения после запятой 4 амплитудно-модулируемый сигнал. Нажмите U и D ключи для минутку, чтобы переключатель. Этот анализатор частотомер даже после коррекции, но из-за различных факторов нестабильности и инструменты измерения сигнала себя свой собственный источник справочной информации по другим причинам могут быть ошибки, а не в качестве стандарта частоты основе но машина может быть использована для обнаружения неизвестного обеспечить эффективную передачу частот. С учетом частотомер антенный вход для того, чтобы добраться до фактического ссылка измеритель напряженности поля в соответствии с указанным FS тест напряжения холостого хода и соотношение цена/качество соответствует высокой частоты, антенна может быть вызвано прогнозирования ли неотразимый электромагнитной среды эффектов по результатам тестирования анализатора, в том случае, если напряжение слишком высока, вы не можете предоставить точные результаты теста, Одни и те же проблемы с аналогичными товарами анализатор. Этот анализатор также имеет антенна сигнала датчика перенапряжения Функция будильника, чтобы предотвратить повреждение машины.

Примечание: частотомер, УФ/HF кВ выключатель должен находиться в положении, в противном случае, надпись FRE Q.C SW ошибка PSE VU / HF SW, подскажите UV / HF переключатель вы можете спокойно оформить возврат к ВЧ позиции.

Анализатор антенны для использования

После ввода анализатор функция, на экране отображается первая строка значение частоты, соответственно, переключатель диапазонов сегментации буквы, слова и КСВ SWR, во втором ряду с открытым дисплеем Z> 1KΩ и КСВ значения> 9,9, Антенна подключен к нагрузке или работать в high-end частоты в тех случаях, когда шоу-сопротивление + j реактивное: комплексного сопротивления и КСВ конкретные значения. В ВЧ-диапазоне пресс U или D ключ для переключения вверх и вниз соответствующего диапазона длин волн; Пресс УФ/HF переключиться на VU сегмента, В зависимости от положения работы U / V ключ UHF или УКВ-диапазона.

UHF диапазона не может обеспечить эффективную сопротивление значение, аналогичный товар анализатор также не предоставляет эффективное сопротивление значение, AW07A сегмент в дополнение к предоставлению UHF SWR значение, но в то же время предоставляет соответствующие КСВ менее, чем за два месяца, вспомогательный сигнал баров.

Мелодия: частоты с помощью регулирующей кнопки, в отсутствие форс-мажорных обстоятельств может изменить широкий спектр непрерывный тестовый сигнал значение частоты, настоятельно рекомендуем использовать тестовый сигнал в соответствии с группа обеспечивает. Частоту с низким уровнем конца сегмент в США может стимулировать слова погрешности на выходе, сказал, что сигнал погрешность в допустимом диапазоне, пожалуйста, карусель мелодия, back to The соответствующие Диапазон воспроизводимых частот. В США, этот анализатор обеспечивает тестовых значения, по крайней мере, 300 МГц до 490 МГц диапазон, намного дороже, чем аналогичные товары в США раздел анализатор производительности. Если одна и та же слова возможны незначительные отклонения механическое повреждение или напряжение питания вязкость полимера слишком мала, как, например, в другом появляются полосы, пожалуйста, незамедлительно проанализировать причины.
