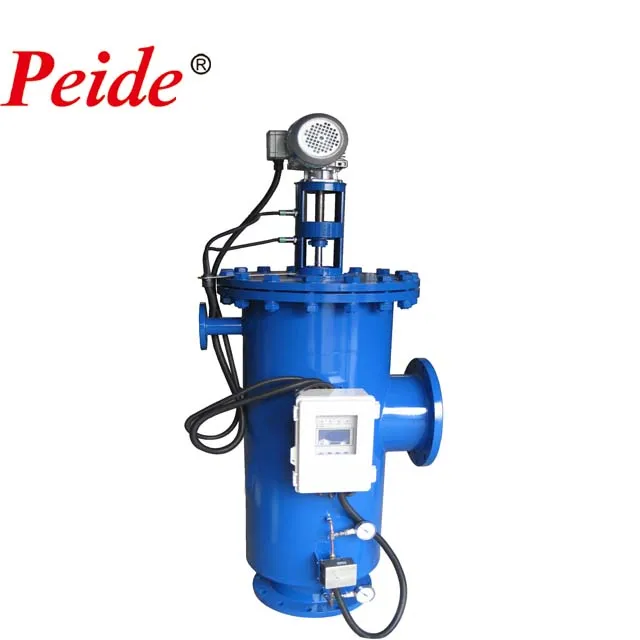

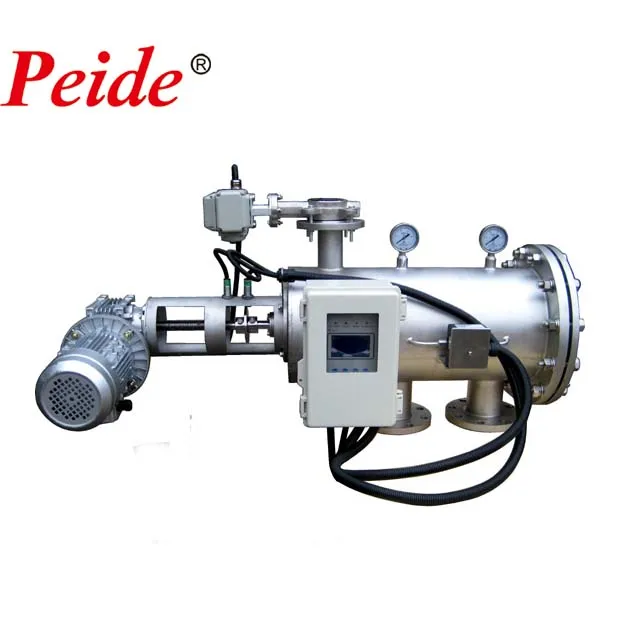

Автоматический самоочищающийся фильтр
- Категория товара: Water Filter >>>
- Поставщик (Оптовый магазин): Peide,Water,Treatment,Equipment,Co.,Ltd.
Поделиться:
Описание и отзывы
Характеристики
Автоматический самоочищающийся фильтр 1,0 МПа/1,6 МПа
Как работает
Как работает
Блок состоит из двух этапов фильтрации, грубого предварительного фильтра и тонкого экрана из нержавеющей стали. Нежелательные твердые вещества накапливаются на внутренней поверхности тонкого экрана, создавая фильтрТорт, который отфильтровывает еще более мелкие частицы, создавая перепад давления. После того, как давлениеПадение достигает заданного уровня, цикл полоскания активируется системой контроля, поставляемой заводом. Твердые вещества удаляются с тонкого экрана с помощью метода обратной стирки пятен, которыйАгрессивно высасывает грязь с экрана, аналогично пылесосу, и переноситсяСлив через промывочный клапан. Коллектор грязи вращается, обеспечивая чистку всего экранаДля каждого цикла. Процесс занимает считанные секунды, без прерывания потока системы.
Самоочищающийся метод управления фильтром для воды
Фильтр имеет дифференциальный переключатель и интегратор. Как только падение давления достигает заданного уровня, цикл промывки активируется контроллером PLC.
Самоочищающийся фильтр для водыХарактеристика
Структура компактная Низкий расход воды Фильтр тонкой очистки градусов Низкий перепад давления
Применение
Самоочищающийся фильтр для водыПрименение
1.Обработка охлаждающей воды: например, система охлаждения, система подачи воды, система кондиционирования воздуха, система теплообмена.
2. Обработка необработанной воды: например, поверхностная вода, озеро, морская вода, резервуар для воды, хорошо удаляет измельчение, песок, водоросли, организм и т. д.
3. вода для велосипедной промышленности: охлаждающая башня, полировальная технологическая вода, ионообменная вода, распылительная технологическая вода, теплообменная установка, прокатная установка, литейная установка и т. д.
4. орошение: ферма, дип-поле, гольф, газон и т. д.
5. рециркуляция воды
Степень фильтра
Микрофон um | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
Сетка | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |

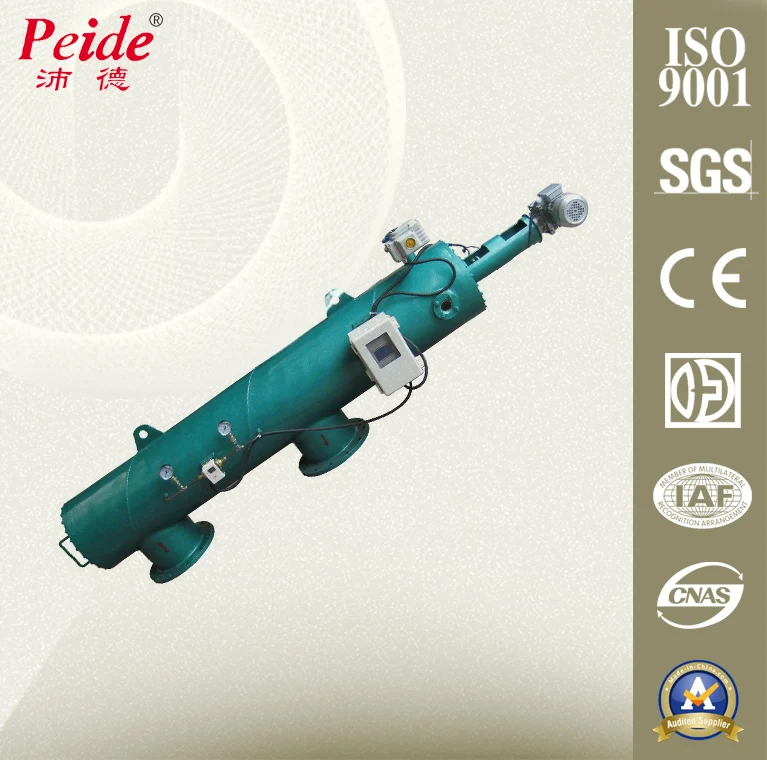

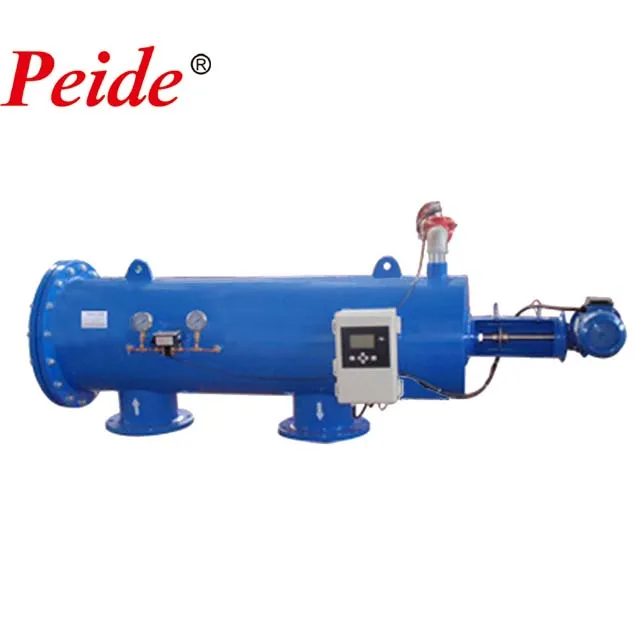

Горизонтального типа
Самоочищающийся фильтр для водыГоризонтального типа
| Модель | Внутренний и внешний диаметр (мм) | Расход (т/ч) | Площадь фильтра (cm2) | Слива (мм) | Расход воды (л) | Двигатель (кВт) | Вес (кг) |
| XLQ-50XM | 50 | 20 | 1500 | 50 | 75 | 0,55 | 85 |
| XLQ-80XM | 80 | 50 | 1500 | 50 | 75 | 0,55 | 87 |
| XLQ-100XM | 100 | 80 | 3000 | 50 | 150 | 0,55 | 210 |
| XLQ-125XM | 125 | 100 | 3000 | 50 | 150 | 0,55 | 212 |
| XLQ-150XM | 150 | 150 | 7000 | 50 | 150 | 0,55 | 220 |
| XLQ-200XM | 200 | 300 | 7000 | 50 | 150 | 0,55 | 220 |
| XLQ-250XM | 250 | 450 | 11000 | 80 | 400 | 0,55 | 395 |
| XLQ-300XM | 300 | 600 | 11000 | 80 | 400 | 0,55 | 405 |
| XLQ-350XM | 350 | 900 | 13500 | 80 | 400 | 0,55 | 625 |
| Установите путь | По горизонтали |
| Блок емкость | 15-900 т/ч, достичь параллельной установки для достижения большой емкости |
| Минимальное рабочее давление | 0.25Mpa |
| Максимальное рабочее давление | 1.0Mpa, 1.6Mpa |
Точность фильтра | 100-3000um |
| Способа контроля | Дифференциальное давление, время и руководство |
| Максимальная температура | 65 ℃ (при необходимости достигается до 100 ℃) |
| Обратная промывка времени | В переменного тока, 50-90 S |
| Скорость вращения | 14-20 об/мин |
| Ясный метод | Тип сканирования |
| Перепада давления в уборке | 0,01-0.08Mpa |
| Обратная промывка потребление воды | Приблизительный 280-310L |
| Стабилизатор напряжения | AC220V 380 V, 50 Гц, 3PH система автоматического управления: 220 V |
| Мощность двигателя | 0.37Kw |
| Материал | Углеродистая сталь с антикоррозийной окраской |
| Сенсорный экран | Многослойная сетка из нержавеющей стали + структура ПВХ |
| СПУСКНОЙ КЛАПАН | Чугун с антикоррозийной окраской |
| PLC контроллер | |
PREssure drop VS расход

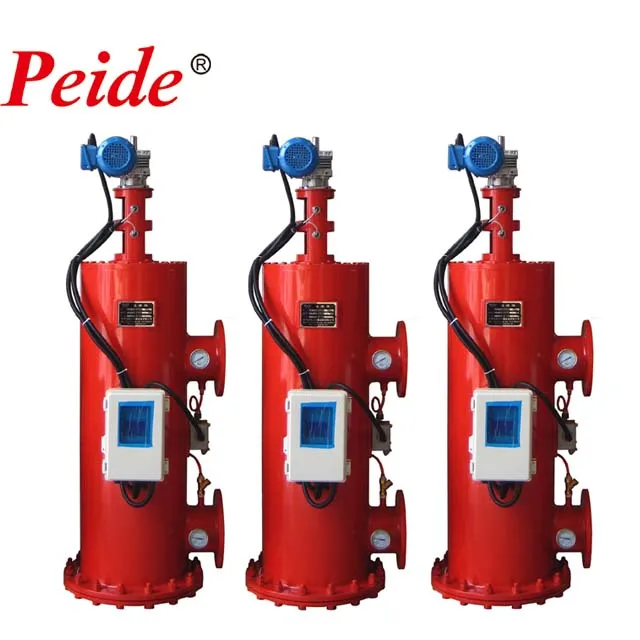

Вертикального типа
Самоочищающийся фильтр для водыВертикальныйТип
| Модель | Внутренний и внешний диаметр (мм) | Расход (т/ч) | Фильтр Площадь (cm2) | Слива (мм) | Вода Расход (л) | Двигатель (кВт) | Вес (кг) |
| XLQ-200XT | 200 | 300 | 7500 | 50 | 250 | 0,55 | 340 |
| XLQ-250XT | 250 | 450 | 11000 | 80 | 400 | 0,55 | 350 |
| XLQ-300XT | 300 | 650 | 11000 | 80 | 400 | 0,55 | 365 |
| XLQ-350XT | 350 | 900 | 13800 | 80 | 400 | 0,55 | 630 |
| XLQ-400XT | 400 | 1200 | 13800 | 80 | 400 | 0,55 | 650 |
| XLQ-350XT | 350 | 1500 | 13800 | 80 | 400 | 0,55 | 690 |
| Установите путь | Вертикальная установка |
| Блок емкость | 15-900 т/ч, достичь параллельной установки для достижения большой емкости |
| Минимальное рабочее давление | 0.25Mpa |
| Максимальное рабочее давление | 1.0Mpa, 1.6Mpa |
Точность фильтра | 100-3000um |
| Способа контроля | Дифференциальное давление, время и руководство |
| Максимальная температура | 65 ℃ (при необходимости достигается до 100 ℃) |
| Обратная промывка времени | 60-120 S |
| Скорость вращения | 14-20 об/мин |
| Ясный метод | Тип сканирования |
| Перепада давления в уборке | 0,01-0.08Mpa |
| Обратная промывка потребление воды | Приблизительный 500L |
| Стабилизатор напряжения | AC220V 380 V, 50 Гц, 3PH система автоматического управления: 220 V |
| Мощность двигателя | 0.37Kw |
| Материал | Углеродистая сталь с антикоррозийной окраской |
| Сенсорный экран | 316SS (тканые, Многослойные Спеченные, клиновые) |
| СПУСКНОЙ КЛАПАН | Чугун с антикоррозийной окраской |
| PLC контроллер | |
Падение давления и расход
Установите уведомления
Самоочищающийся фильтр для водыУстановите уведомления
1. Один обратный клапан должен быть установлен на выходе фильтра. Обратное давление и обратная вода запрещены, если экран не имеет формы.
2. Если система wok давление более 0.8MPa, следует установить клапан разрыва в сливной трубе, чтобы уменьшить воздействие на экран.3. Обратите внимание на направление вращения двигателя. Отключение питания сразу же после вращения (защита от часов) происходит.)
4. Установка каждой части в соответствии с направлением стрелки.
5. внезапное сброс давления в выпускных трубах запрещено. Например, при нормальном рабочем давлении 1,3 МПа, если неожиданно открыть ответвительный клапан на выходе, это произойдет мгновенное огромное разное давление, которое повредит экран. 6. Убедитесь, что фильтр используется при правильном рабочем давлении, емкости.
7. Если сигнализация, откройте Проходной клапан для временных обратных промывочных решений.
8. Убедитесь, что блок управления имеет постоянный источник питания. При отключении питания пользователи могут открывать Проходной клапан, закрывать и выпускать клапан и переключатель коробки управления.

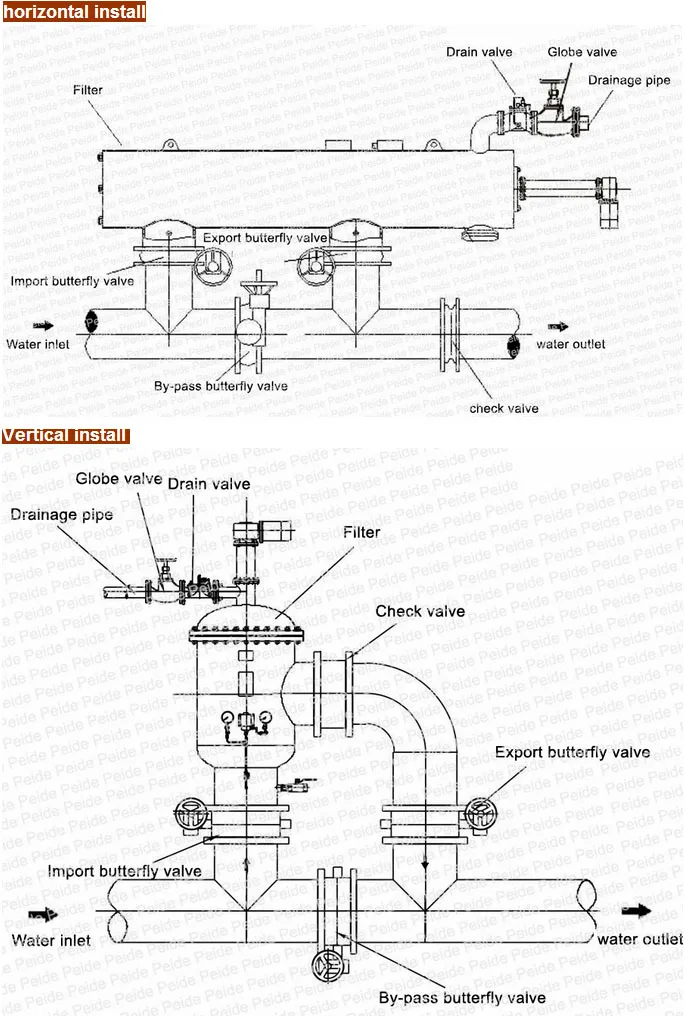

Самоочищающийся фильтр для водыУстановка вид
Установите требование
Установите требование
1. Сохраните место для установки и обслуживания фильтра.
2. Длина дренажной трубы не более 20 м. Избегайте большего отключения, держите выпускную трубу параллельно земле.
Водный фильтр для испытаний
1. Закрыть Впускной Выпускной клапан перед испытанием. Открытый сквозной клапан. Мойте грязь, оставаясь в трубах.
2. Открытый впускной клапан постепенно. Впускайте воду в фильтр, пока воздух не выйдет из фильтрующего дома.
3. Проверьте утечку на соединительной части, проверьте в/Выходной манометр. Подключите питание, когда приходит к системному давлению.
4. Настройка времени дренажа на основе данных о давлении системы.
5. Открытый выпускной клапан постепенно, если тестирование является нормальным. Закройте Проходной клапан обратно к нормальной фильтрации.
6. Соблюдайте несколько изменений дифференциального давления и дренажа. Завершить тестирование, если это нормально.
Оборудование может быть введено в эксплуатацию напрямую, так как уже проходит пробное тестирование. Пользователи могут настроить настройки на основе фактического использования. Изменение программы и параметров реле запрещено.
1st Примечание Выполните следующие действия в 1-й операции: Проверьте соединение дренажной трубы. Нет наклонного угла. Проверьте соединение затянуть или нет. Блок управления в сухой среде. Подключите шнур питания, зеленый свет означает нормальный. Убедитесь, что электрические детали сухие. Вода запрещена в контрольной коробке.

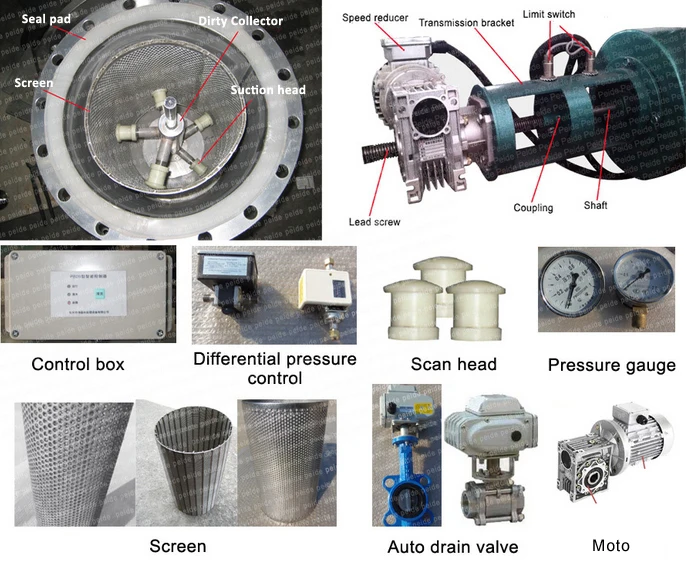

Внутренний фитинг
Самоочищающийся фильтр для водыВнутреннийШтуцер
Производственный процесс
Упаковка
Клиентов
Управление ЭнвиОкружающей среды
Сертификаты
Свяжитесь с нами, вы получите больше, чем вы видите!
Вопросы и ответы
Есть ли у вас сертификаты?
Да, у нас есть сертификат ISO/CE и сертификат патента
У вас есть команда дизайнеров?
У нас есть профессиональная проектная команда, которая предоставляет чертежи, мы ждем вашего подтверждения и производства
Можете ли вы гарантировать время доставки?
Своевременная транспортировка, обеспечение времени доставки
Вы производитель?
Да, мы профессиональная водаПроизводитель лечебного оборудования в Китае
