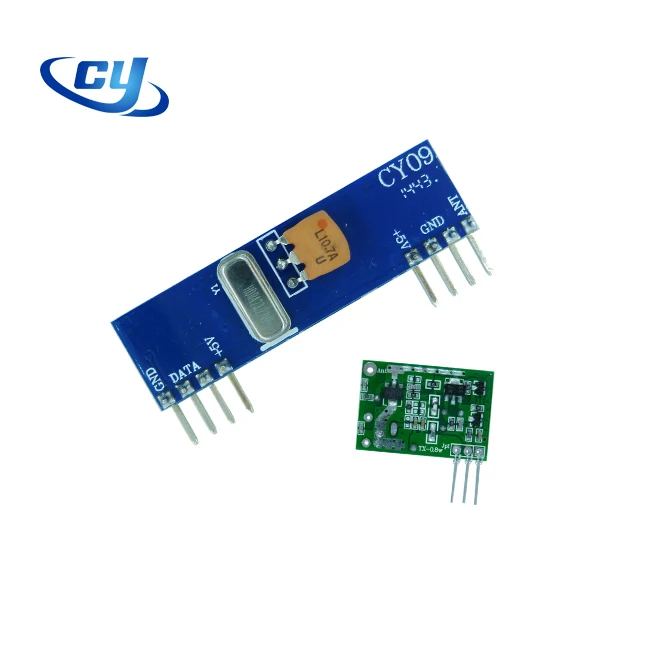

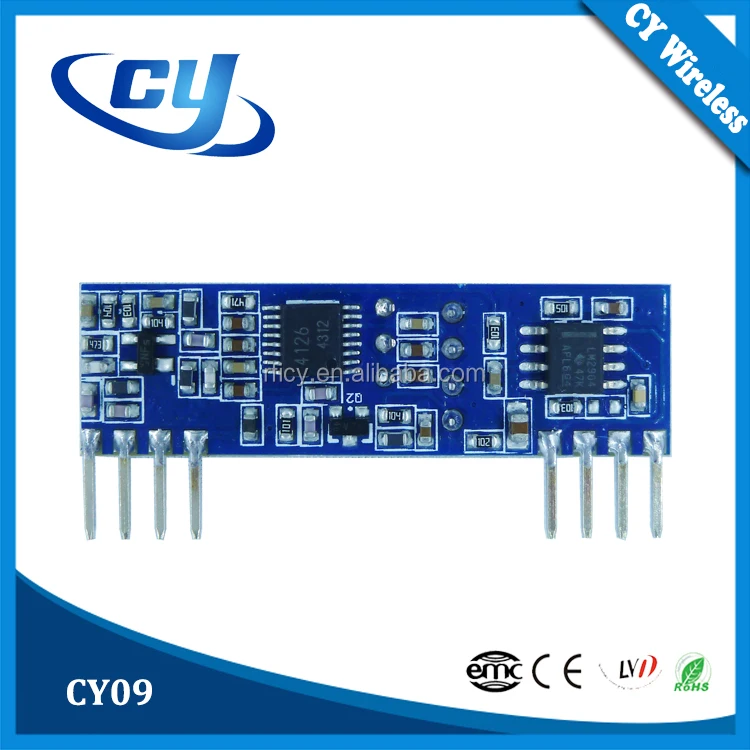

CY09
1. Описание:
CY09-Превосходный модуль приемника для ISM-диапазона. С использованием технологии УВЧ беспроводной связи, малошумная крупномасштабная интегральная схема. Он имеет экономичную, идеальную способность ОУР и высокую надежность. Его высокая производительность делает прокатки кодека дистанционного управления и Электрический дверной контроллер принять этот модуль. Этот модуль широко применяется в гаражных дверях с дистанционным управлением, выдвижных дверях, барьерах и т. д. Используется для поддержки GSM/GPS автомобильной системы, промышленного контроля, связи и безопасности поля, используемые в сложных системах окружающей среды требует этой приемной системы является хорошим выбором. Он может делать беспроводной вход сигнала на выход сигнала данных без внешней цепи. Пользователям нужно только декодировать данные плюс простую схему, а затем легко достичь любой разработки беспроводных товары.
2. Особенности:
Чувствительность приемника к -- 114dBm;
Частота: 315 м/433,92 МГц (доступна пользовательская частота);
Диапазон входного напряжения: 4,5-5,5 В;
Низкое энергопотребление, 5,0 в/12 мА;
Хорошая селективность и ингибирование рассеянного излучения, легко получить CE/Fcc
Диапазон температур:-40-85 ℃
3. Применение:
Paj/PKE;
Пульт дистанционного управления открывалка двери, барьер;
Беспроводная сигнализация и система безопасности;
Пульт дистанционного управления;
Беспроводной промышленные контроллеры;
Беспроводная передача данных;
4. Определение контакта:

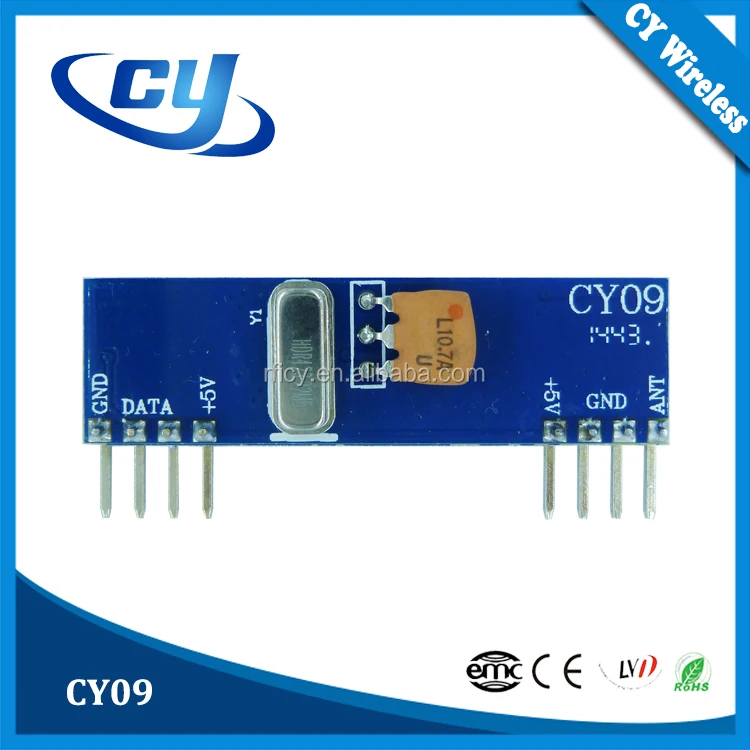

Figure1 CY09 форма и шпильки
Распайка как показано в figure1 выше.
Именной | Определение типа |
Муравей | Входной штырь РЧ сигнала, внешняя антенна подключения (Note1) |
GND | ПодключенияК отрицательному питания |
GND | ПодключенияК отрицательному питания |
VCC | ПодключенияК положительной клемме питания |
VCC | ПодключенияК положительной клемме питания |
Есть ли | Вывода данных |
Есть ли | Вывода данных |
GND | ПодключенияК отрицательному питания |
5. Электрические характеристики:
Состояние: Ta = 25 ℃ Vcc = 5,0 в частота = 315 МГц
Параметры | Символ | Статус | Эталонное значение | Блок | ||
Минимум | Стандарт | Максимальная | ||||
Рабочая частота | Fc |
| 314,90 | 315,00 | 315,10 | МГц |
Модуляции |
|
| Спросить |
| ||
Приемник SenСиTivity |
| 50 Oohm антенный вход/1 K кбит/с |
| -114 |
| ДБм |
Получение полосы пропускания |
|
|
| 200 |
| КГц |
Получить в режиме реального времени |
|
|
|
|
|
|
Рабочее напряжение |
|
| 4,5 | 5,0 | 5,75 | V |
Рабочий ток | МКС |
|
|
| 12 | MA |
Изображение отказ |
| 293,6 МГц |
| 20 |
| ДБ |
Декодирование выход максимальное напряжение |
| RL = 500 K | 2,8 | 3,75 | 5 | V |
Декодирование выход минимальное напряжение |
|
|
|
| 0,5 | V |
Рабочая температура |
|
| -40 |
| + 85 | ℃ |
Скорость передачи данных |
|
|
| 2,4 | 4,8 | Кбит/с |
Состояние: Ta = 25 ℃ Vcc = 5,0 в частота = 433,92 МГц
Параметры | Символ | Статус | Эталонное значение | Блок | ||
Минимум | Стандарт | Максимальная | ||||
Рабочая частота | Fc |
| 433,82 | 433,92 | 434,02 | МГц |
Модуляции |
|
| Спросить |
| ||
Приемник SenСиTivity |
| 50 Oohm антенный вход/1 K кбит/с |
| -114 |
| ДБм |
Получение полосы пропускания |
|
|
| 200 |
| КГц |
Получить в режиме реального времени |
|
|
|
|
|
|
Рабочее напряжение |
|
| 4,5 | 5,0 | 5,75 | V |
Рабочий ток | МКС |
|
|
| 9,6 | MA |
Изображение отказ |
| 412,52 МГц |
| 20 |
| ДБ |
Декодирование выход максимальное напряжение |
| RL = 500 K | 2,8 | 3,75 | 5 | V |
Декодирование выход минимальное напряжение |
|
|
|
| 0,5 | V |
Рабочая температура |
|
| -40 |
| + 85 | ℃ |
Скорость передачи данных |
|
|
| 2,4 | 4,8 | Кбит/с |
6. механический Размер: (единица измерения: мм)
Figure2 CY09 Размер

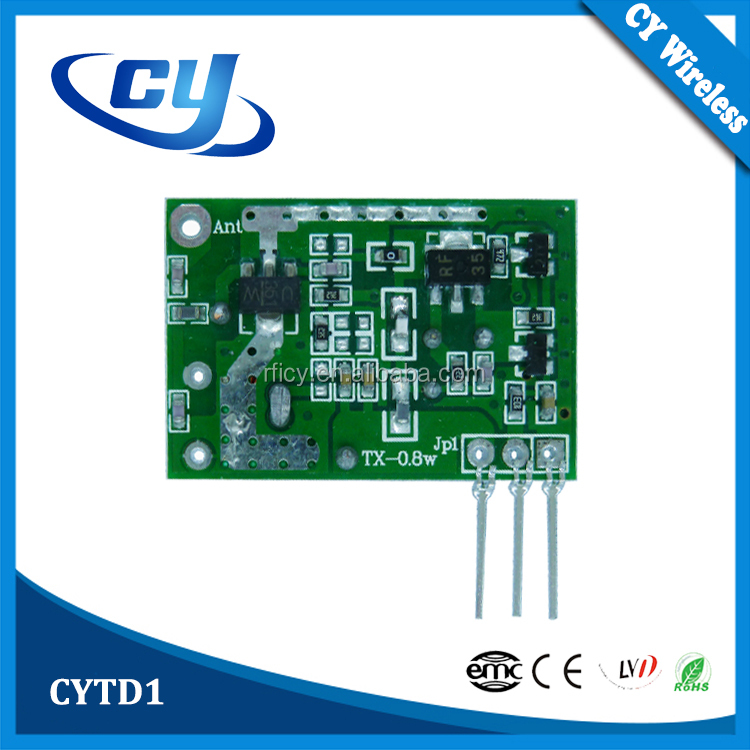

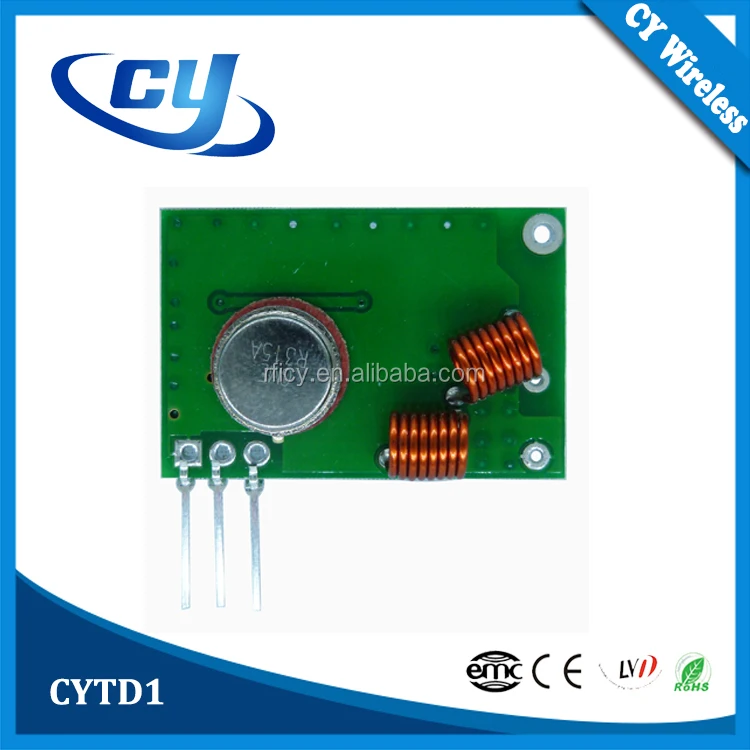

CYTD1
1. Описание:
Беспроводной Передающий Модуль CYTD1 ASK использует поверхностный акустический резонатор и высокомощный РЧ-канал. Эта схема будет иметь потребление тока только в том случае, если вы нажмете кнопку, что означает, что потребление электроэнергии в обычное время отсутствует. Прост в использовании. CYTD1 может сотрудничать с широко используемым ASK супер-регенеративный приемник цепи или супер гетеродинный приемник цепи. CYTD1 имеет высокую стабильность частоты. Порт передачи данных может прямой доступ к сигналам передачи данных микрокомпьютера с одним чипом или беспроводного кодирующий чип, и он может легко достичь функции от данных до излучения беспроводного сигнала.
2. Особенности
Высокая выходная мощность, при использовании с CY11, он может достигать 2000 метров на открытой местности.
Мощность передачи> 0,5 Вт.
Рабочее напряжение: DC5-9V
Рабочий ток: около 120 мА
Рабочая частота: 315 МГц/433 МГц (доступна пользовательская частота)
Модуляция: ASK/OOK
С помощью стабилизации частоты пилы (+-75 кГц) Рабочая частота стабильна.
При отсутствии передачи данных потребление тока отсутствует. Потребление тока с низким уровнем выбросов составляет 120 мА.
Размер формы: 30 × 20 × 6,5 мм
Рабочая температура:-20 ℃ ~ + 70 ℃
Входной сигнал: уровень TTL
3. Применение:
RKE-Удаленный вход без ключа
Ворота/контроля доступа по отпечаткам
Беспроводная сигнализация
Bluetooth пульт дистанционного спуска затвора/шторы
Система домашней автоматизации
Системы безопасности и сигнализации.
Беспроводной промышленный контроль
4. Определение контакта:
![L}_UI}M]8(N}4`(KIFD0}{X.png](http://g02.s.alicdn.com/kf/HTB1B_X1LVXXXXafXFXX760XFXXXI/227642278/HTB1B_X1LVXXXXafXFXX760XFXXXI.png)
Распайка как показано в Figure1 выше.
Именной | Определение типа |
VDD | ПодключенияК положительной клемме питания |
Данных | Подключенная к данным на MCU |
GND | ПодключенияК отрицательному питания |
5. Электрические характеристики:
Условие: Ta = 25 ℃ Vcc = 5,0 в
Характеристики | Символ | Состояние | Соотношение цена/качество | Блок | ||
Мин | Тип | Макс | ||||
Частота | Fc |
| 315 |
| 433,92 | МГц |
Режим модуляции |
|
| Спросить |
| ||
Выходная мощность |
| 5V/50Ω |
| 28 |
| ДБм |
Скорость передачи данных |
|
|
| 2,4 |
| КГц |
Частота терпеть | Fc |
|
| ±75 |
| КГц |
В настоящее время | МКС |
|
|
| 120 | MA |
Рабочее напряжение | VCC |
|
| 5 |
| V |
Рабочая температура | TC |
| -20 |
| + 70 | ℃ |
6. механический Размер
