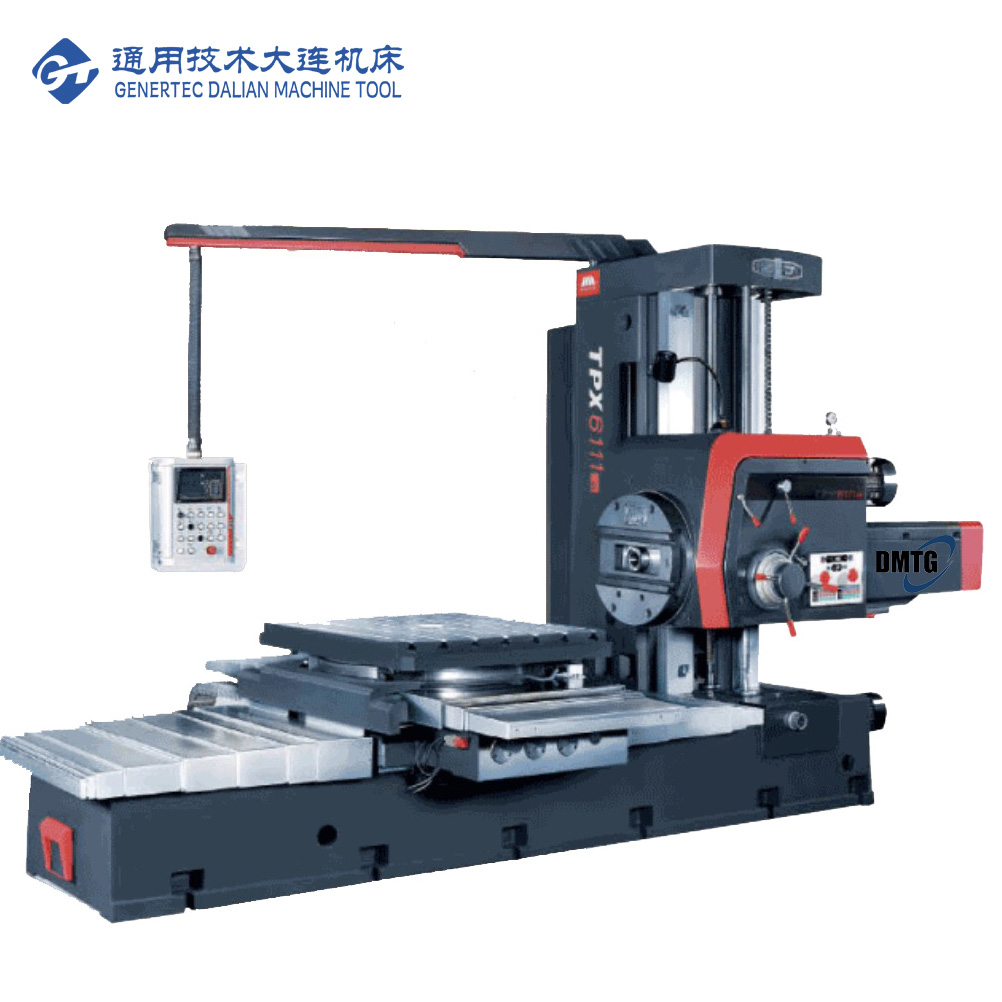

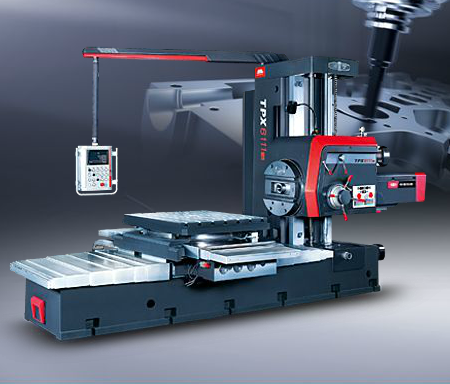

Качественная горизонтальная Расточная машина для фрезерного станка на продажу

Горизонтальные фрезерные и расточные станки серии TPX основаны на классическом дизайне, подходящем для грубого и готового Расточного Станка, способном фрезеровать большие и корпусные компоненты. Они превосходят при внутренней обработке расточных, цилиндрических поворотов и канавок с помощью радиальной подачи облицовочной пластины. Оптическое позиционирующее устройство 4*90 обеспечивает точность обработки при повороте больших деталей. Точные цифровые системы измерения считывания обеспечивают точность координат и линий.

Автоматический фрезерный и сверлильный станок
Предмет		TPX6111B	TPX6111B/2	TPX6111B/3
Шпинделя	Диаметр	110 мм	110 мм	110 мм
	Шпинделя с коническим отверстием	Морс № 6 (ISO7: 24 50 #)	Морс № 6 (ISO7: 24 50 #)	Морс № 6 (ISO7: 24 50 #)
	Макс. Крутящий момент шпинделя	1225 нм	1225 нм	1225 нм
	Макс. Шпинделя тяги	12250 N	12250 N	12250 N
	Количество шпинделя Скорость	22	22	22
	Диапазон скорости вращения шпинделя	8-1000 об/мин	8-1000 об/мин	8-1000 об/мин
	Мощность главного мотора	7,5 кВт	7,5 кВт	7,5 кВт
Облицовочная плита	Максимальный крутящий момент	1960 нм	1960 нм	1960 нм
	Диапазон скоростей	4-200 об/мин	4-200 об/мин	4-200 об/мин
	Диаметр	600 мм	600 мм	600 мм
Рабочий стол	Размеры	1100 × 960 мм	1100 × 960 мм	1250x1100 мм
	Максимальная нагрузка	2500 кг	2500 кг	3000 кг
Подвергая механической обработке Диапазон	Макс. Ход оси X	900 мм	1250 мм	1600 мм
	Макс. Ход оси Y	900 мм	900 мм	1200 мм
	Макс. Ход оси Z	1400 мм	1400 мм	1400 мм
	Макс. Траверс оси W (перемещение шпинделя)	600 мм	600 мм	600 мм
	U-ось (направляющая Путешествия)	180 мм	180 мм	180 мм
	Расстояние между осью шпинделя и таблицей Поверхность	0-900 мм	0-900 мм	0-900 мм
Кормов	Быстрая скорость	2500 мм/мин	2500 мм/мин	2500 мм/мин
	Диапазон шпинделей, бабки и стола За скорость революция	0,04-6/0,01-1,88 мм/rev	0,04-6/0,01-1,88 мм/rev	0,04-6/0,01-1,88 мм/rev
Точность позиционирования	Точность позиционирования (ось X, Y, Z)	0,005 мм	0,005 мм	0,005 мм
	Точность позиционирования (Ось B)	0,001 °	0,001 °	0,001 °
Другие	Габаритные размеры (L * Ш * В)	4910*2454*2750 мм	4910*2870*2750 мм	5120*3380*3100 мм
	Вес нетто	13000 кг	14500 кг	18000 кг

Детальные изображения

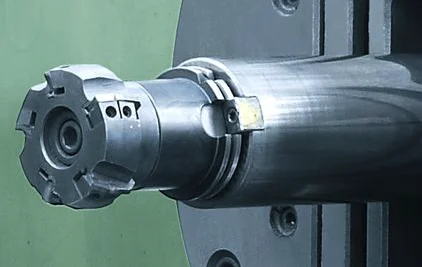

Название:Шпинделя

Трехточечная поддержка, хорошая жесткость, обработка азотирования поверхности, высокая твердость и длительный срок службы.

НазваниеОблицовочная плита

Может иметь большое отверстие, и может сделать цилиндрический и слот поворота.

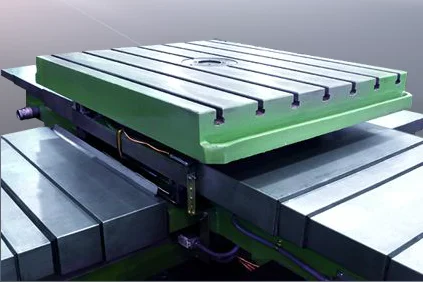

Название:Рабочий стол

Рабочее механическое вращение, проверенный дизайн зажима, позиционирование с помощью оптического позиционирования устройства или оптического датчика угла.

Рабочие Столы 4*90 оптическое устройство позиционирования обеспечивает высокую точность позиционирования и высокую точность оборота.

Упаковка & Доставка

Упаковка (первый шаг)
Информация об упаковке:	Первый шаг: Вакуумная упаковка фольги для предотвращения ржавчины продукта.

Упаковка (2-й шаг)
Информация об упаковке:	Второй шаг: Деревянные фумигационные коробки отвечают требованиям таможенного оформления и подходят для длительной доставки.

Наш сервис

Предпродажное обслуживание

* Запрос и консультационная поддержка.

* Поддержка тестирования образцов.

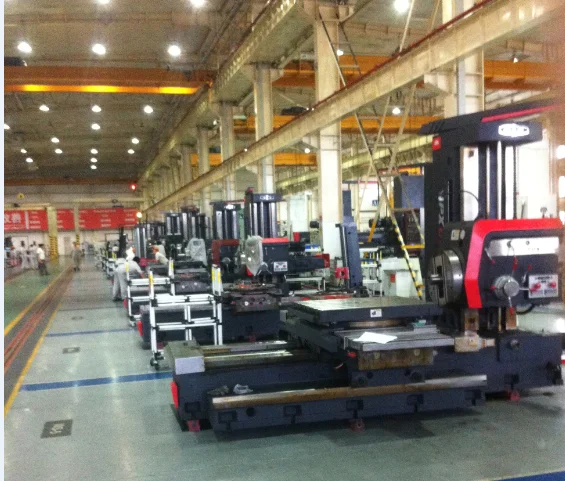

* Просмотрите нашу фабрику.

Послепродажное обслуживание

* Обучение, как установить машину, обучение, как использовать

Машина.

* Инженеры доступны для обслуживания машин за рубежом.
