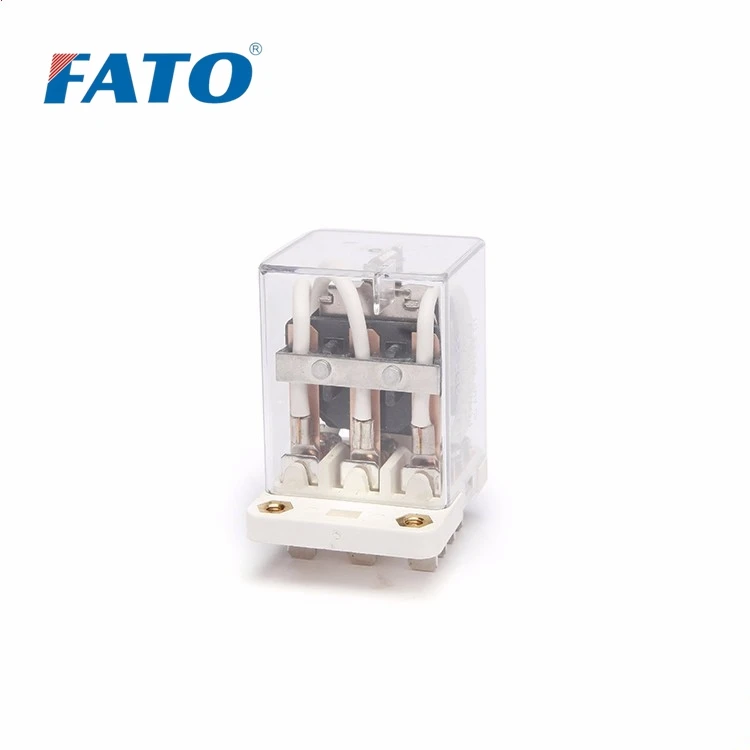

Реле общего назначения FATO MY2/MY3/MY4, электромагнитное реле общего назначения с мини-катушкой 220 В

Описание и отзывы

Характеристики

Реле общего назначения серии FATO MY

Спецификация



• Различные реле, включая светодиод и высокую емкость
• С контактными формами 2Z, 3Z, 4Z
• Различные типы терминалов
• Свинка контактного типа
• Пылезащитная крышка, различные типы монтажа
• Различное Доступное гнезд



Контактных нагрузок	2Z, 2C/3Z, 3C	4Z, 4C
Контактное сопротивление	50 MОм (1A 6VDC)	100mΩ (1A 6VDC)
Емкость контакта	5A/250VAC 30VDC	3A, 5A/250VAC 28VDC
Сопротивление изоляции	500 МОм (500VDC)
Прибор для тестирования Диэлектрической прочности	«Копия»≥1500VAC 1 мин
	Документа≥1000VAC 1 мин
	COC≥1500VAC 1 мин
Время работы	25 мс/15 мс







Модель	Катушка		Лонгборда	Механические часы	Opetating	Вес	Крепления
	Номинальное напряжение	Номинальная мощность	Срок службы	Срок службы	Температура		Методы
HH52P (MY2)	От 6 до 220 В постоянного тока	Постоянного тока≤0,9 W	105OPS	107OPS	-40°C~ 65°C	≤Объемом до 32 GB	С защитой от короткого замыкания Доска, фланец, Выход
	От 6 до 380 В переменного тока	Переменного тока≤1.2VA
HH53P (MY3)	От 6 до 220 В постоянного тока	Постоянного тока≤0,9 W	105OPS	107OPS	-40°C~ 65°C	≤35g
	От 6 до 380 В переменного тока	Переменного тока≤1.2VA
HH54P (MY4)	От 6 до 220 В постоянного тока	Постоянного тока≤0,9 W	105OPS	107OPS	-40°C~ 65°C	≤35g
	От 6 до 380 В переменного тока	Переменного тока≤1.2VA





Технический параметр



Классификации		MINIAURE реле мощности серии
Модель		MY2,-S,-N,-F,-O	MY3,-S,-N,-F,-O	MY4,-S,-N,-F,-O
Размеры (мм)		27,5*21,5*35	27,5*21,5*35	27,5*21,5*35
Форма обратной связи		2Z	3Z	4Z
Емкость контакта		5A 250 В переменного тока	5A 250 В переменного тока	3A 250 В переменного тока
Напряжение тока катушки	Постоянного тока	6-220 V
	Переменного тока	6-380 V
Мощность катушки		DC: ≤0. 9 Вт AC: ≥1. 2VA
Пикапа		80% max
Откидывающийся		AC 30% микс DC 10% мин
Контактное сопротивление		≤50mΩ
Изоляции тесистансе		≥100mΩ
Срок службы	Электрический	105Раз
	Механические часы	107Раз
Прибор для тестирования Диэлектрической прочности	Между контактами	AC 1000 V 50/60 Гц/мин.
	BETWIN катушки и контактные данные	AC 1500 V 50/60 Гц/мин.
Крепление формы		P.C.B и гнездо
Рабочая температура		-40 °C-+ 70 °C
Вес		Около 35g	Около 35g	Около 53 г
Как продукты		Американский P & B l10KH2 FUJITSU HH52P Shangwuba производственным предприятием, 4140	Американский P & B l10KH2 FUJITSU HH52P Shangwuba производственным предприятием, 4140	Американский P & B l10KH2 FUJITSU HH52P Shangwuba производственным предприятием, 4140
Встроенная розетка		PYF08A PYF08A-E PY-08	PYF08A PYF08A-E PY-08	PT-11 PTF11A
Примечания		С лампой:-N, фланец:-F, с дном:-S, PCB:-O
