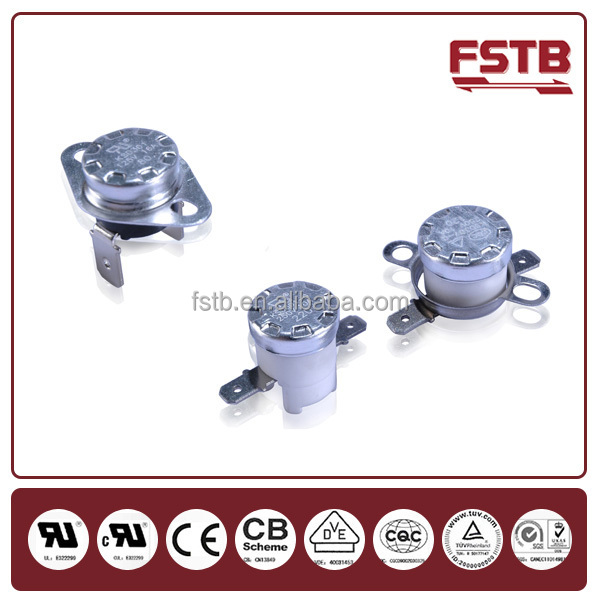

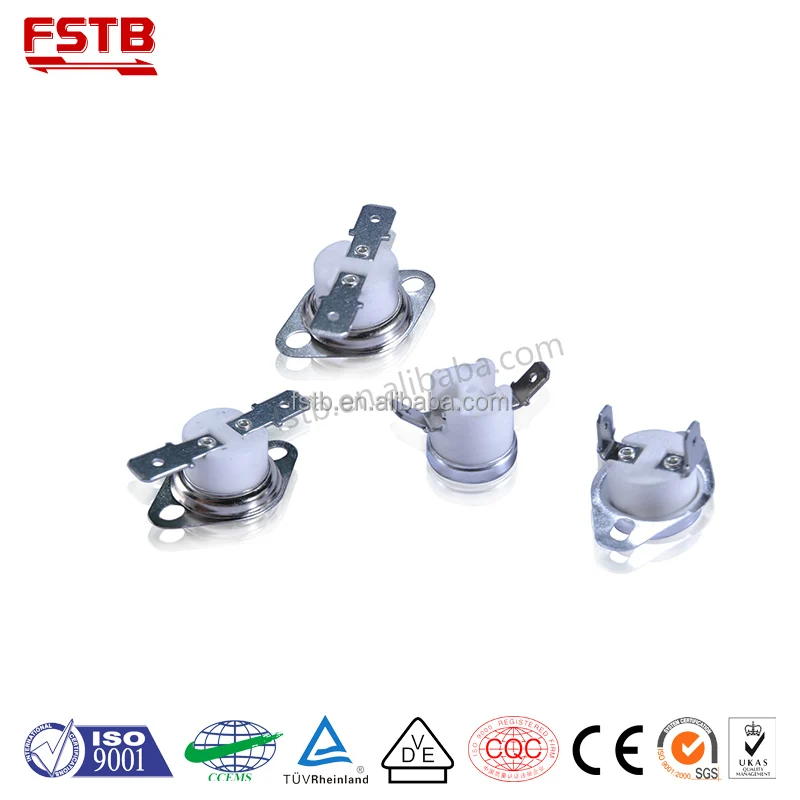

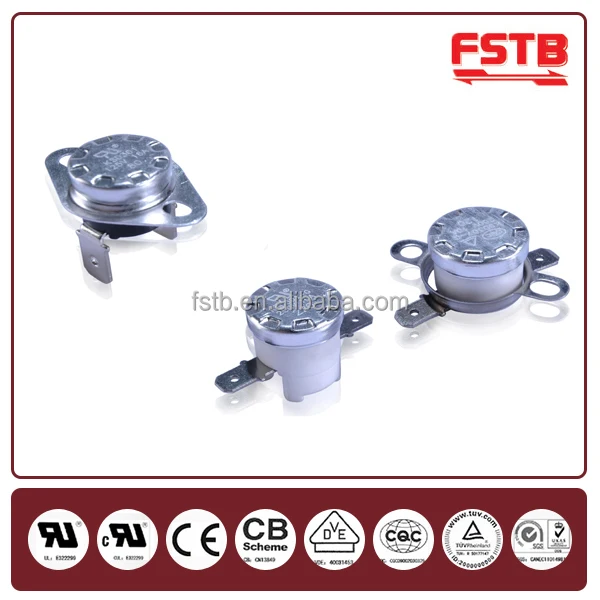

FSTB KSD301 One Shot биметаллический тост тепловой предохранитель 250 В для тостера
Описание продукта:
KSD301-U серия одного типа продукта специально разработана для приборов с одним ударом от перегреваЗащита, предотвращение чрезмерного повышения температуры. Его можно настроить для сброса нижеНизкая температура-35℃, Или никогда не сбрасывается. Может использоваться в приборе с избыточной температуройЗащита, такая как духовка, тостер, копир, принтер и так далее.
Преимущества:
Легкая установка.
Анти-помех.
Быстрый нагрев передачи.
Анти-помех.
Без поломок, без фласховера.

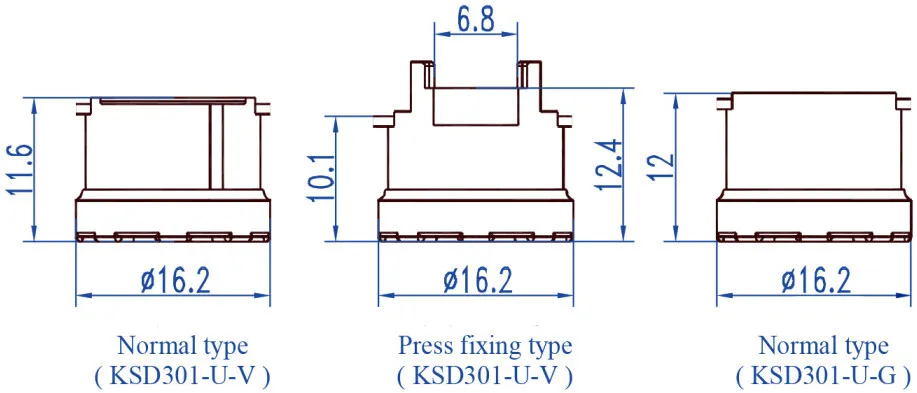

Размеры основного корпуса:
Параметры:
Использование
Защита от перегрева
Бытовая техника
Кофеварка/Питьевая машина/тостер/микроволновая печь/Отопление/портативный холодильник/и т. Д.
Тип сброса
One-shot Тип
Материал основы
Керамика/камедиевая основа
Амперная нагрузка
5A/10A/16A
Макс. Рабочая температура
Основание из смолы: 170 °C
Керамическое Основание: 220 °C
Дифференциал
Обратитесь к правилам
Толерантность
Обратитесь к правилам
Класс защиты от поражения электрическим током
IP00
Контактного материала
Серебристый/золотой
Прибор для тестирования Диэлектрической прочности
Детали между электрическими и неэлектрическими компонентами могут выдерживать 2000 в (3750 в для усиленного типа изоляции) 50 Гц переменного тока, который является почти синусоидальной волной, в течение одной минуты в качестве испытания подшипника. Не было поломки, не было flashover.
ИзоляцияСопротивление
С DC 500V megger, DC 500V, протестированное значение более 10 мW.
СопротивлениеМежду терминалы
При температуре ниже 50 мW
Темп. Характеристики:
Термостат включается при комнатной температуре, и он не сможет сбросить после выключения.
МаксимальнаяТемпература окружающей средыТемпература
Керамика: 280 °C (длительный период) 310 °C (менее 15 мин)
Смола: 205 °C (длительный период) 235 °C (менее 15 мин)
ДиаметрБиметаллический дисковый тормоз
F12.8 мм (1/2 & Prime;)
Сертификаты
UL/CQC/TUV
Тип терминала
Индивидуальные (см. Нашу спецификацию)
Крышка/кронштейн
Индивидуальные (см. Нашу спецификацию)
Сертификат безопасности:
Макс OT
250V 10A
125V 16A
250V 16A
40-185 ℃
CQC
185-280 ℃
CQC
60-270 ℃
Одобрено немецкой электротехнической асоциацией
60-220 ℃
Одобрено немецкой электротехнической асоциацией
210 ℃
UL
UL
Установка и направление для использования:
* Способ заземления: с помощью металлической чашки термостата, соединенной в заземляющей металлической части.
* Термостат должен работать в окружающей среде с влажностью не более 90%, без едкого, легковоспламеняющегося газа и проводящей пыли.
* Когда термостат используется для определения температуры твердых предметов, его крышка должна быть прикреплена к нагревательной части таких предметов. Между тем, Теплопроводящая Кремниевая смазка или другие теплоносители аналогичного вида должны быть применены к поверхности покрытия.
* Если термостат используется для определения температуры жидкостей или пара, настоятельно рекомендуется принять вариант с нержавеющей стенной чашкой. Кроме того, следует принять осторожные меры для предотвращения попадания жидкостей в/на изоляционные части термостата.
* Верхняя часть чашки не должна быть прижата для раковины, чтобы избежать отрицательного воздействия на чувствительность термостата или его другие функции.
* Жидкости должны храниться вне внутренней части термостата! Основание должно получить любую силу, которая может привести к трещине; Его следует держать в чистоте и вдали от загрязнения электрического вещества, чтобы предотвратить ослабление изоляции, что приводит к коротким замыкаемым повреждениям.
* Клеммы должны быть согнуты, иначе надежность электрического соединения будет зависеть.

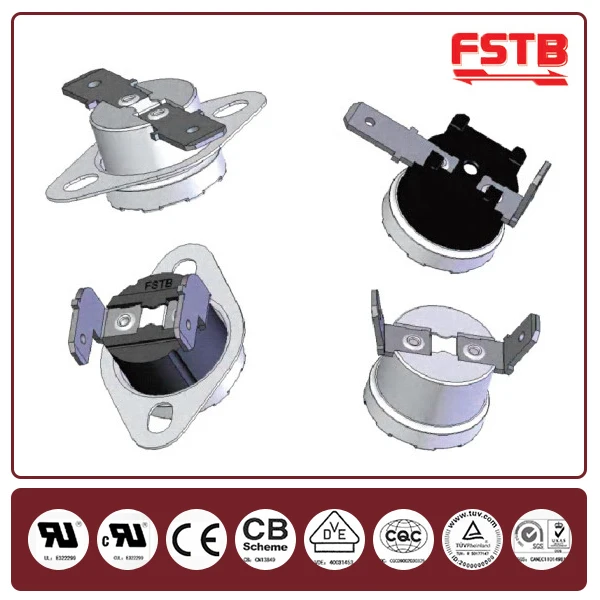

Чехлы и клемм:
Основные серии термостатов с защелкой следующие:
Серия
Диаметр биметаллический дисковый тормоз
Макс. Рабочая температура.
Макс.
Номинальная
В настоящее время
Структура переключателя
Сервис целей
KSD301
F12.8mm
(1/2 & Prime;)
280 °C
16A
SPST
Контроль температуры и защита от перегрева для маломощного Электрообогрева.
KSD302
F22.25mm
(7/8 & Prime;)
125 °C
25A
SPST
Контроль температуры и защита от перегрева для высокомощного Электрообогрева.
KSD303
F12.8mm
(1/2 & Prime;)
50 °C
10A
SPST
Размораживание и компенсация температуры для холодильника.
KSD305
F22.25mm
(7/8 & Prime;)
KSD306
F22.25mm
(7/8 & Prime;)
120 °C
30A
DPST
Контроль температуры и защита от перегрева для Электрообогрева, таких как водонагреватель.
KSD308
F19mm
(3/4 & Prime;)
100 °C
16A
DPST
Контроль температуры и защита от перегрева для Электрообогрева, таких как водонагреватель.
KSD309
F12.8mm
(1/2 & Prime;)
280 °C
16A
SPST
Контроль температуры и защита от перегрева для высокотемпературного нагрева.
Биметаллические термостаты рекомендации:
Примечание:Клеммы и крышки ручного керамического термостата 16А 250 В/125 В могут быть настроены по вашему запросу. Пожалуйста, обратитесь к нашей спецификации. Добро пожаловать на наш сайт, чтобы получить более подробную информацию о термостатах FSTB. (Http://www.thermostat-gb.com/)
