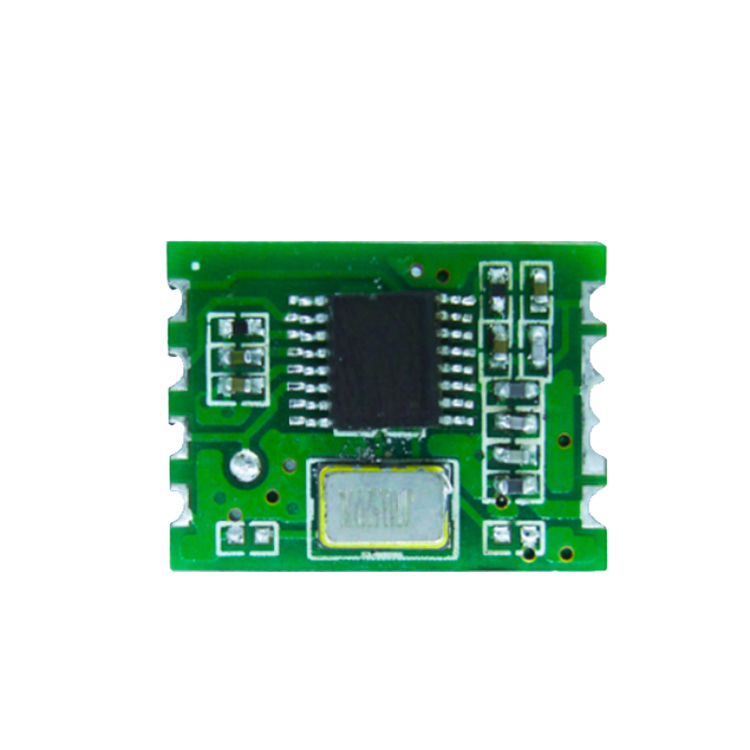

CY88-V1.1 315 433 mhz ASK RF SMD модуль приемника

Описание и отзывы

Характеристики

Описание продукта:

CY88-V1.1 является ASK/OOK совместимым супер гетеродинным беспроводным приемным модулем с высокой производительностью для диапазона частот ISM. С использованием европейского бренда RF беспроводной передачи данных/приемника чипсетов. Модель обладает высокой чувствительностью и сильной способностью к сопротивлению. От беспроводного входа сигнала до выхода данных можно сделать без какой-либо электрической цепи. Пользователь использует только сверхпростую схему декодирования данных, что позволяет достичь разработки беспроводных товары.
CY88-V1.1 для версии промышленного уровня.

Особенности:
315/433,92 МГц;
Высокая чувствительность-110 дБм/433,92 1 кбит/с BER10E-2;
Напряжение питания: VCC = 3,6-5,5 В;
IF диапазон: 230 кГц;
Низкое энергопотребление: 315 мА/433,92 м, мА/м
Широкая рабочая температура:-20 ℃ ~ 70 ℃;
Отличная селективность и подавление шума;
SIL (один в линии) маленькая посылка

Применение:
Пульт дистанционного управления строба
Автозапуск
Автосигнализации
Беспроводные системы безопасности
Систем автоматизации



Определение типа:

Figure1 CY88-V1.1 форма и шпильки

Распайка как показано в figure1 выше.

Именной	Определение типа
GND	Подключение к отрицательному источнику питания
RSSI	RSSI выход
DOUT	Pin-код
Shdn	Кнопка выключения («0» включить, «1» выключить)
Муравей	Радиочастотного сигнала ввода ПИН-кода, подключите антенну снаружи (Note1)
GND	Подключение к отрицательному источнику питания
GND	Подключение к отрицательному источнику питания
GND	Подключение к отрицательному источнику питания
VCC	Подключение к положительному источнику питания



Note1: ANT pin-это 50 Ом антенный вход. Длина около:
23 см для 315 МГц
17 см для 433,92 МГц


Электрические характеристики:
Состояние: Ta = 25 ℃ Vcc = 5,0 в частота = 315 МГц

Параметр	Спецификация			Блок	Состояние
	Мин.	Тип.	Макс.
Частотный диапазон		315		МГц	Другие Частота. В наличии
Чувствительность приемника		-110		ДБм	BER = 10E-2
Скорость передачи данных	0,58	2,4	4,8	Кбод	Манчестер код
Напряжение питания, VDD	3,6		5,0	V	Постоянного тока
В настоящее время		4,7		MA	Постоянного тока
Рабочая температура	-20		+ 70	℃



Состояние: Ta = 25 ℃ Vcc = 5,0 в частота = 433,92 МГц



Параметр	Спецификация			Блок	Состояние
	Мин.	Тип.	Макс.
Частотный диапазон		315		МГц	Другие Частота. В наличии
Чувствительность приемника		-110		ДБм	BER = 10E-2
Скорость передачи данных	0,58	2,4	4,8	Кбод	Манчестер код
Напряжение питания, VDD	3,6		5,0	V	Постоянного тока
В настоящее время		4,7		MA	Постоянного тока
Рабочая температура	-20		+ 70	℃

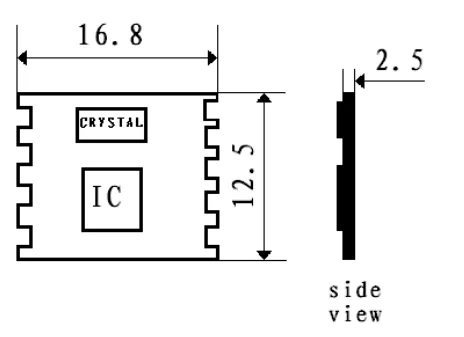

Механический Размер: (единица измерения: мм)
