Оптовая цена хорошее качество ЖК LVDS плата драйвера PS-7233 плата передачи 2K до 4K V с помощью одного адаптера интерфейса
Описание продукта:
PS-7233-AУдваивает пиксели (1920*1080 @ 60Hz & rarr; 3840*2160Hz @ 60Hz преобразования) ВЫВОДА ВИДЕОСИГНАЛА (Full-HD сигнал через интерфейс LVDS) от тв-панели управления, а затем поставляет видео сигнал 4K * 2K @ 60Hz на панель с входом V-By-ONE. Поддерживает формат данных 0/1/2 деления V-By-One.
PS-7233-AТакже поддерживает 4 порта LVDS UHD вход (3840*2160 @ 30 Гц), и преобразует в 3840*2160 Гц @ 60 Гц для привода различных 8 полос V-By-One UHD панели.
Интерфейс с высоким разрешением

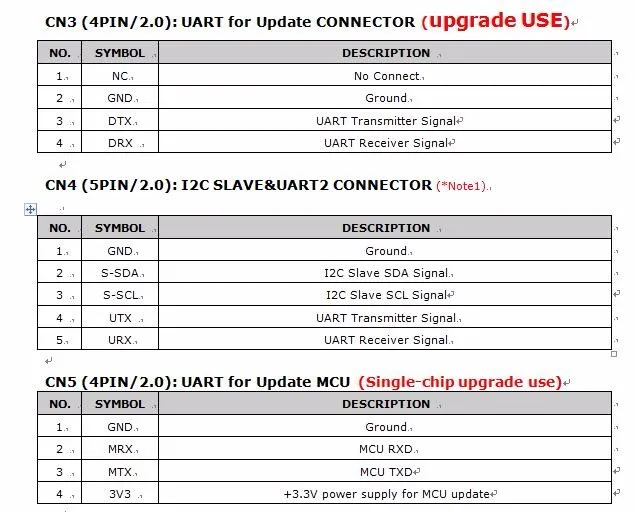

Все соединительные штепсельные вилки легко распознают квадратный штырь Как No.1 pin. Определение штифта также относится к нижнему шелкографию PCBA. No.1 pin 2,0/2,54 мм Шаг гнезда показать, как показано ниже:
CN2 (4PIN/2,54): входной разъем питания(* Note1)
Нет.
Символ
Описание продукта:
1
GND
Заземления
2
GND
3
12V
+ 12 В источник питания
4
12V
+ 12 В источник питания
* Note1:Пожалуйста, оставьте его открытым по умолчанию,Используется для обновления программного обеспечения.
Обычно не требуется отдельный источник питания, LVDS вход 12 В, может использоваться только для обновления программного обеспечения.
Конфигурации и общие меры предосторожности
Температура хранения: -10 ~ 60 °C.
Рабочая температура: 0 ~ 40 °C.
LРабота: от 10% до 90% (без конденсации)
LМагазин: от 5% до 95%
LЭксплуатация: 10 000 футов (макс.)
LМагазин: 20000 футов (макс.)
LВибрация 5-55 Гц, 19,6 м/см² (2 г), 20 минут вдоль оси X, Y и Z.
LЗащитите панель от статического электричества в случае повреждения IC.
LДержите доску подальше от Проводника, когда она работает.
LНе нажимайте и не тяните разъемы, когда плата работает.
LНе нажимайте, не искажите или не разбирайте доску.
LОчистите доску мягкой сухой тканью, когда она грязная.
LНе подключайте панель к источнику питания, прежде чем панель будет правильно подключена.
LВнутренние провода всего набора должны соответствовать разумным, мы предлагаем провод витой пары LVDS между основной платой и панелью должен быть хорошо завязан и попытаться использовать экранирующий провод. Если это возможно, попробуйте надеть магнитное кольцо ремня на провод, который находится рядом с клеммой платы, каждый подключенный провод старается не пересечь плату PCB, особенно пересекайтесь с основных чипов, избегайте влияния на производительность всего набора EMC.

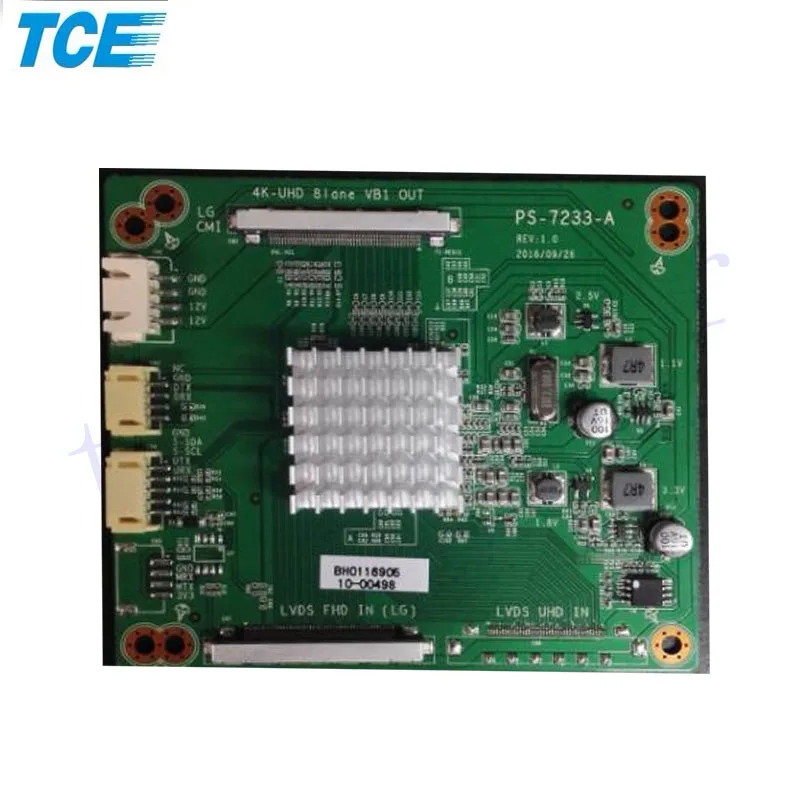

Изображение продукта

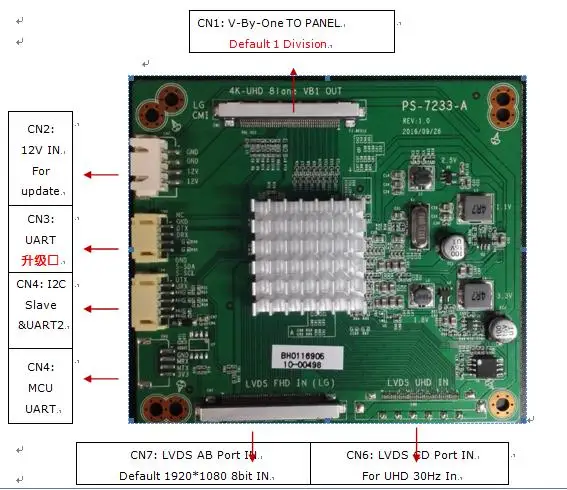

Функция разметки

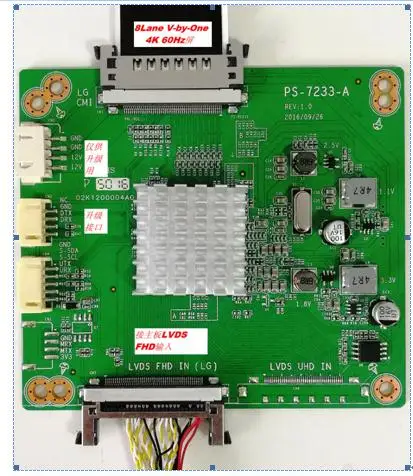

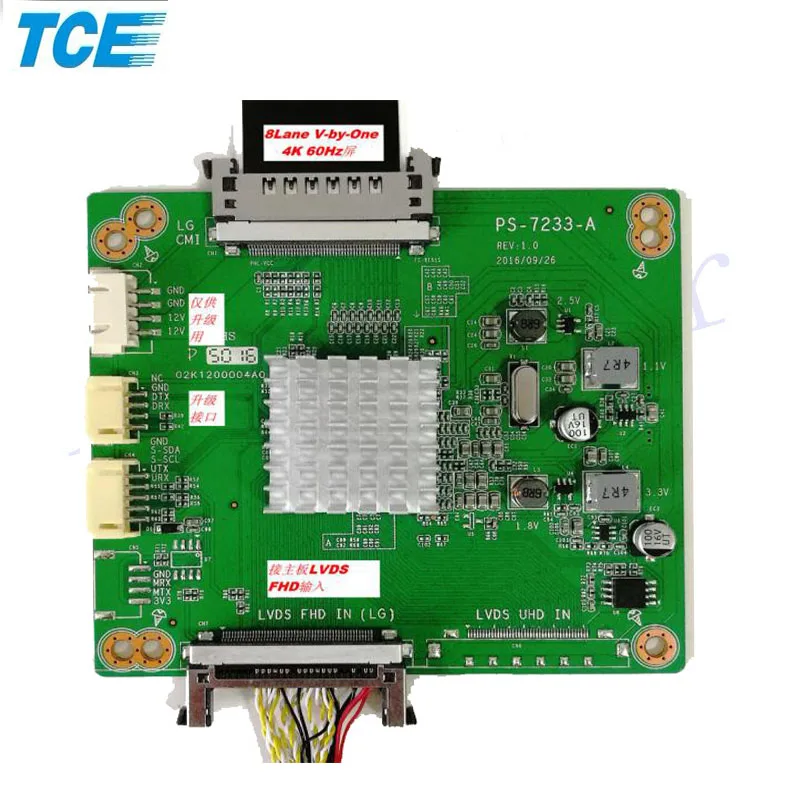

Схема подключения:
