Герметичный датчик давления

Категория товара: Pressure Sensors >>>
Поставщик (Оптовый магазин): Foshan,Yezon,Sensor,Instrument,Co.,Ltd.,[Guangdong,China]Foshan

Цена:1 912,76 ₽ - 6 732,90 ₽

Стоимость в USD:Узнать цену

Количество:

Купить

В избранное

Описание и отзывы

Характеристики

Описание продукта:

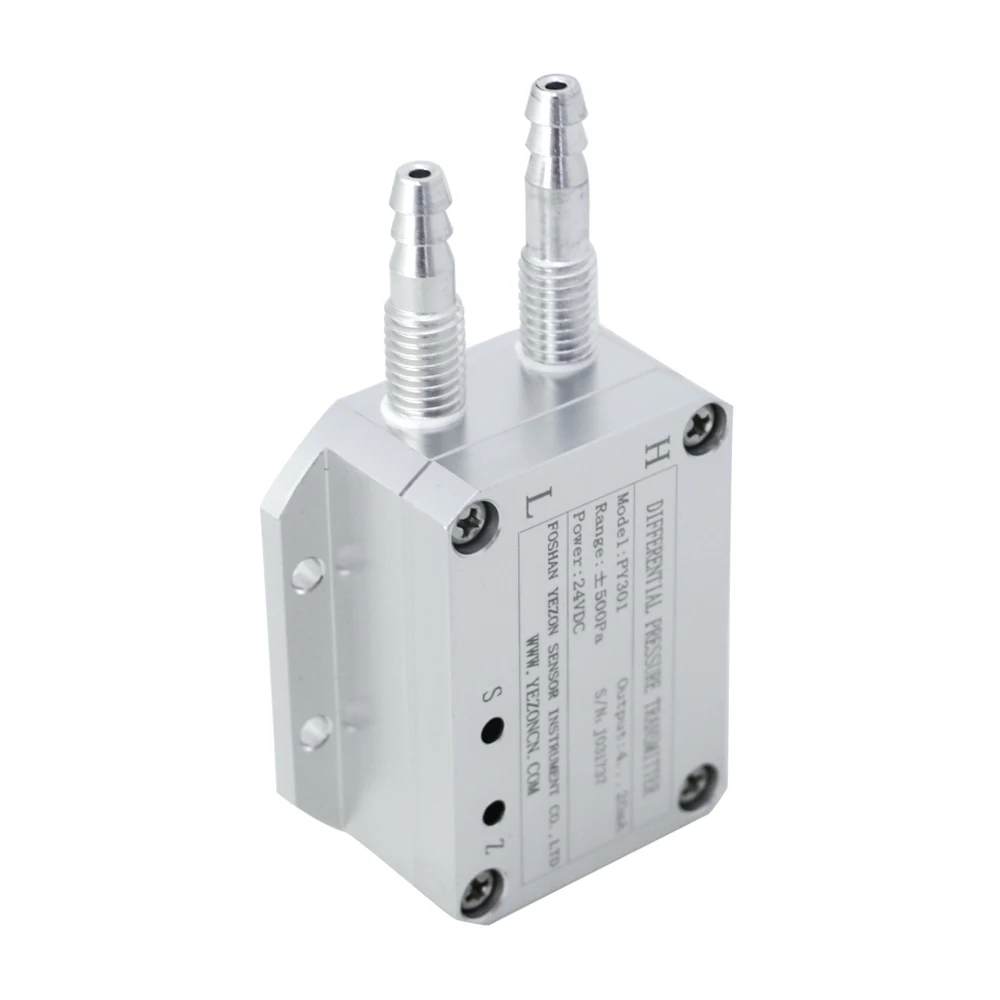

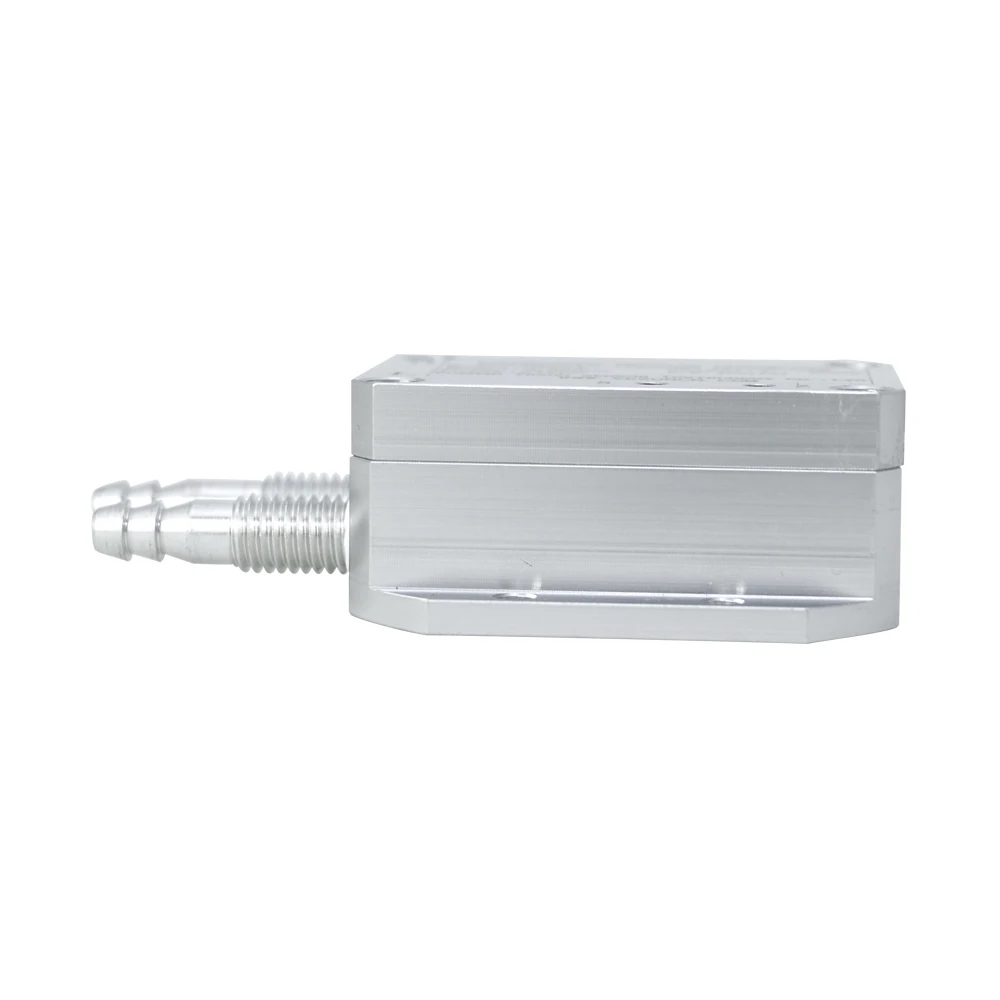

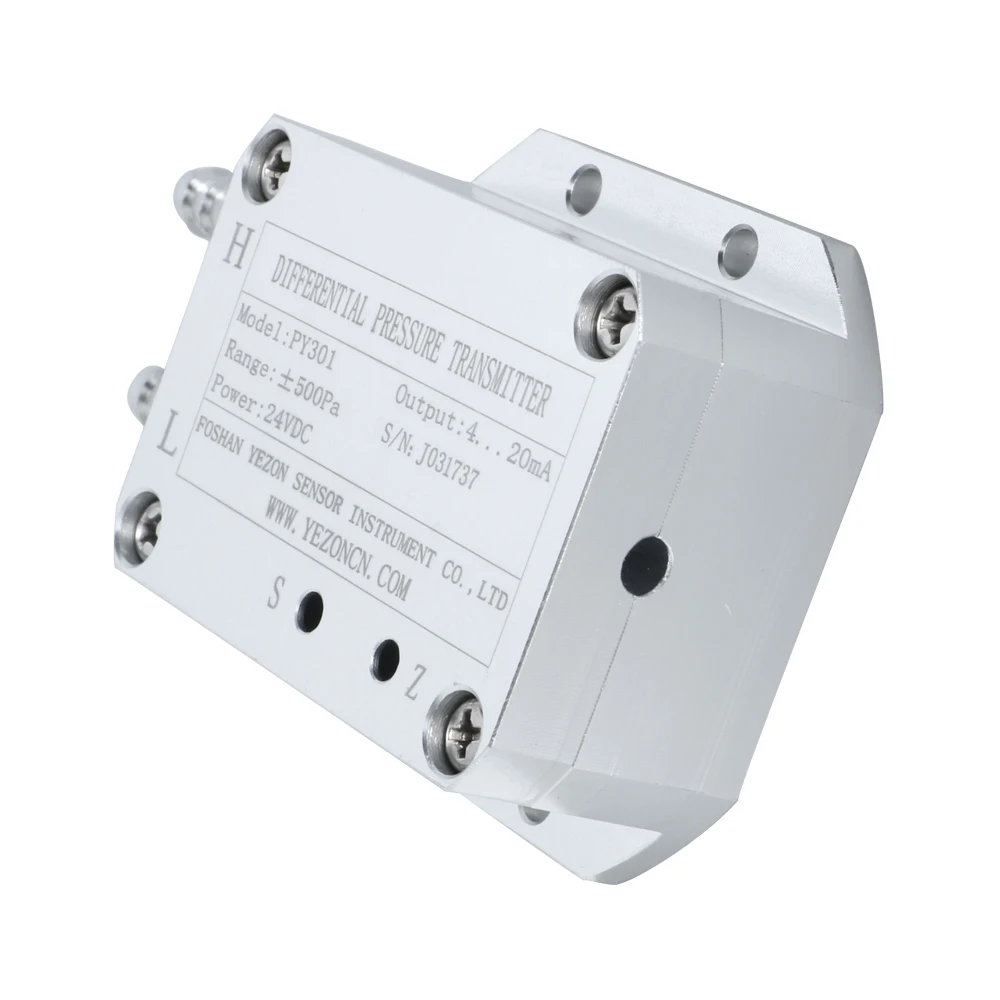

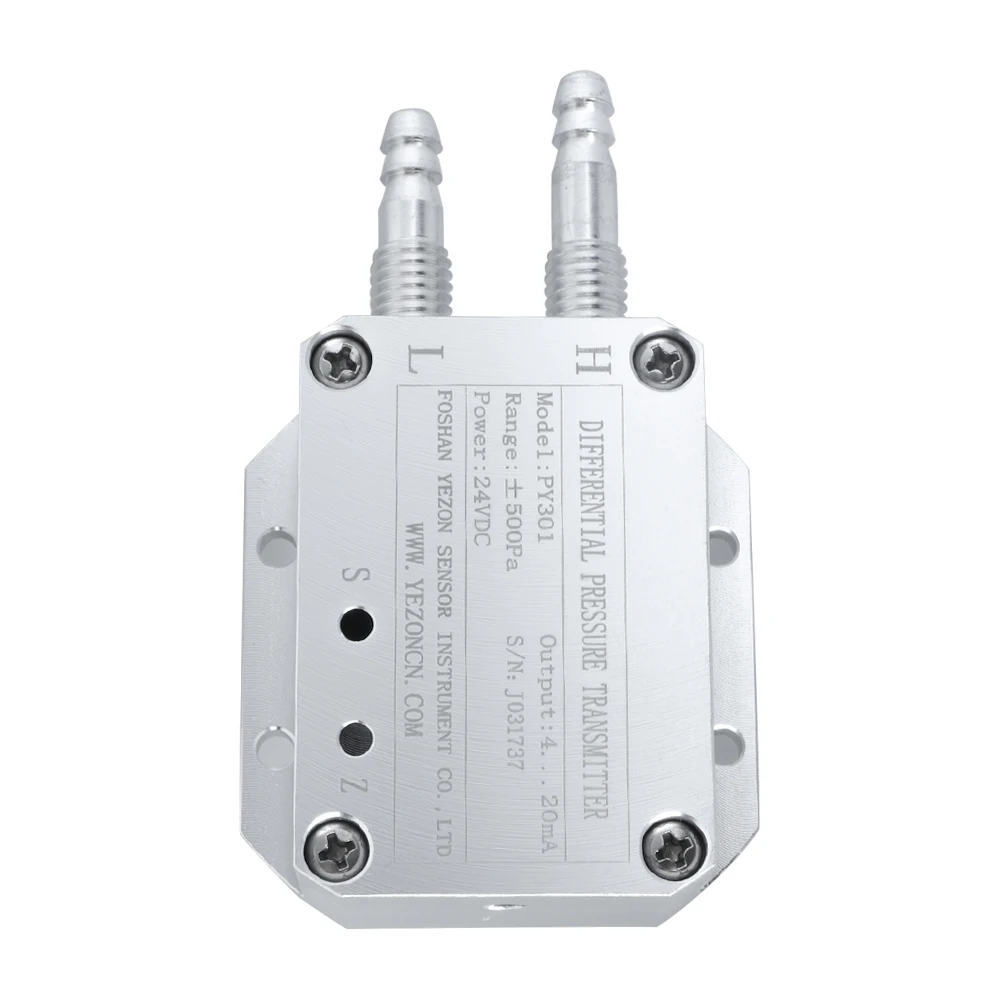

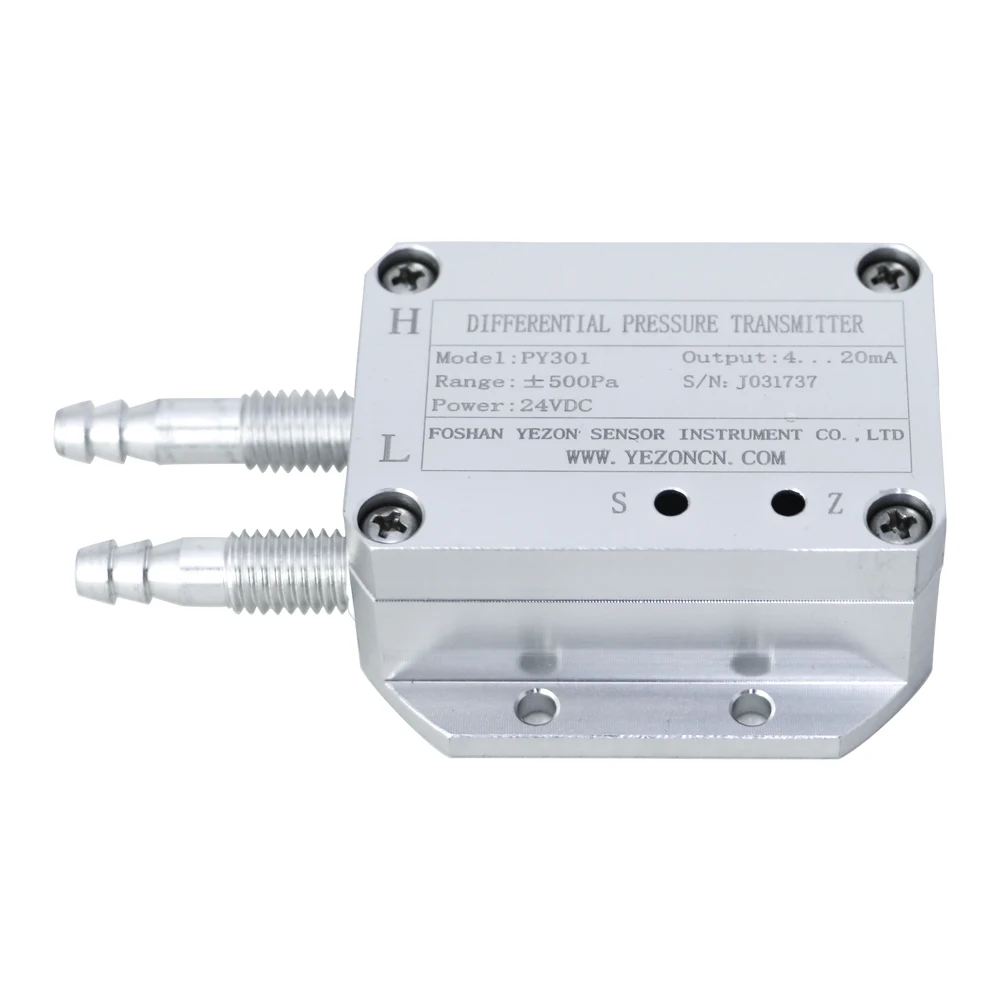

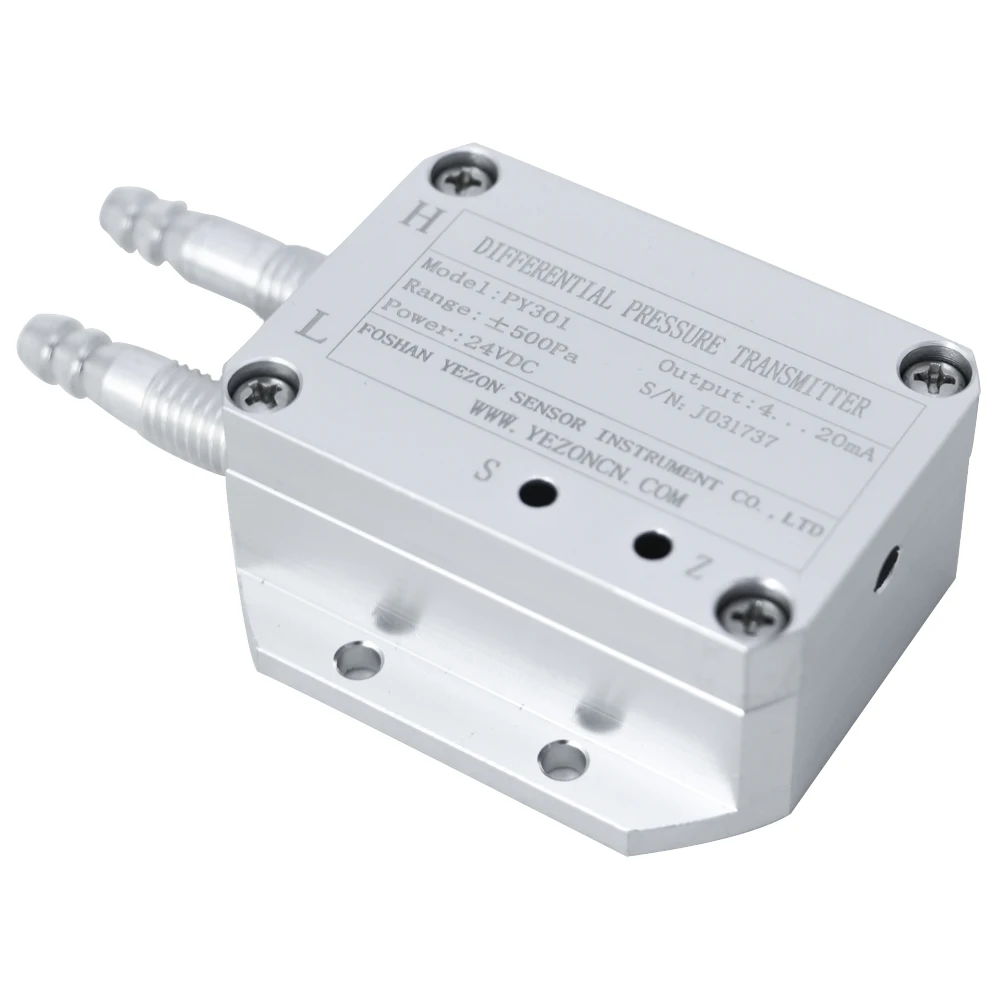

PY301 передатчик воздушного давления и перепада давления принимает высокоточную, высокостабильную диафрагму и собран методом снятия стресса. Строгая Точная компенсация температуры и усиление сигнала, передача микродифференциального давления, давления воздуха, потока и других параметров в надежное 4 ~ 20 мА или 1 ~ 5 в постоянного тока, 0 ~ 5 в постоянного тока, 0 ~ 10VDC выход сигнала.

Характеристики продукта:

А. Импортный кремниевый дифференциальный датчик давления;
B. Передовая технология ламинирования с нулевым и полным диапазоном компенсации и температуры
Компенсации;
C. Высокая точность и высокая стабильность интегральная схема имеет функции влагостойкости,
Анти-конденсация, анти-утечка и анти-молния;
D. Разнообразные Выходные сигналы (4-20 мА, 0-5 В, 0-10 в).

Применение продукта:

A. Измерение давления воздуховода;
B. Вентилятор измерение кровяного давления;
C. Измерение давления воздуха в метро;
D. Измерение атмосферного давления ветра в метеоотделении;
E. Измерения давления, такие как подача воздуха котла, подземная вентиляция и внутренняя воздушная откачка.

Характеристики продукта:

PY301 Труба воздуха/газа дифференциального давления передатчик
Средний размер	Газ (слабый КОРРОЗИОННЫЙ и сухой)
Дистанция поездки (Pa)	100200500, 1K,2K3K,5K,10K,20 кПа;-100,-200,-500,-1K,-2K,-3K, -5K,-10K,-20K
Дистанция поездки (Pa)	± 100,± 200,± 300,± 500,± 1 к, ± 2 к, ± 3 к, ± 5 к, ± 10 к, ± 20 к
Выход	4-20мА (двухпроводная система), 0-5vdc, 0-10vdc, 0,5-4,5 VDC (Трехпроводная система)
Точность	± 0.5% FS, ± 1% FS
Блок питания	12VDC(9 ~ 24VDC),24VDC(15 ~ 36VDC)
Устойчивость к перегрузкам	150% FS
Сопротивление изоляции	1000 м или более Ω / 100 В постоянного тока
Выходной ток типа	Самый большой 800 Ω
Выходное напряжение тип	Более 50 k Ω
Средняя температура	-20 ~ 85 ℃
Температура окружающей среды	-20 ~ 85 ℃
Температура хранения	-40 ~ 90 ℃
Относительная влажность	0 ~ 95% относительной влажности
Уплотнение класс	Ip65
Время отклика (10% ~ 90%)	≤ 10 мс
Стабильность	Менее 0.15% FS/год
Эффекту вибрации	Менее или равен + / - 0.15% FS/год (механическая вибрация Частота: 20 Гц ~ 1000 Гц)
Электрическое соединение	Прямой свинец выход
Стандартного монтажа	1 метр
Подключения к давлению	M10X1 передний Ремень joint 8 башенный шарнир давления
Материал корпуса:	Алюминиевый сплав

При заказе товара лист:

Таблица выбора типа заказа
Модель	Высококачественные бледно-_	Номер модели:
Диапазон		R	Диапазон давления
			Посмотрите Таблицу диапазонов
Выход			А	Singal выход
				4-20mA
				0-5VDC
				0-10VDC
				0,5-4.5VDC
				Другие... (пожалуйста, свяжитесь с нами для настройки)
Точность				B	Точность
					± 0.5% FS
					± 0.3% FS
					± 0.25% FS
					± 0.1% FS
					Другие... (пожалуйста, свяжитесь с нами для настройки)
Мощность					C	Блок питания
						12VDC(9-24VDC)
						24VC(15-36VDC)
						Другие... (пожалуйста, свяжитесь с нами для настройки)
Соединение						D	Резьбовое соединение
							M20 * 1,5
							M14 * 1,5
							G1/2
							G1/4
							Другие... (пожалуйста, свяжитесь с нами для настройки)
Другие							F	Другие требования
Например:	PY210-10MPA-20mA-0.25-24VDC-M20

Инструкция по проводке:

POS терминал	Цвет	Напряжение на выходе	Выходной ток:	RS485 выход
-1 шт.	Красный	Кнопка включения +	Кнопка включения +	Кнопка включения +
2	Черный	Сигнал +	Сигнал +	Сигнал A +
3	Цвет: желтый	Государственного		Мощность-
4	Зеленый			Сигнал в-режиме

Схематическая схема выходного тока 4-20мА проводки

Схематическая схема выходного напряжения 0-10 В/0-5 В/1-5 в проводка

Продукт сервисному обслуживанию:

Все товары, поставляемые нашей компанией, имеют проблемы с качеством, замену в течение трех месяцев, ремонт в течение одного года и пожизненное техническое обслуживание.
Следующие условия не покрываются гарантией:
1. Повреждение, поломка, крушение, раздавливание и серьезная деформация продукта;
2. Этикетка продукта разорвана;
3. Несанкционированная разборка корпуса продукта и разборка компонентов;
4. Другие незаконные операции, которые не строго соответствуют инструкции по использованию;
5. После гарантийного срока;

Если это высокотемпературный газ, вы можете попробовать использовать медную трубку для рассеивания тепла.
