Введение:
-DDCSV2.1-4 оси и 4-осевой контроллер движения, которая была изучена и разрабатывался быстрее ЧПУ в течение четырех лет. Контроль периоде каждой позиции составляет всего 4 мс, при этом высокую точность контроля. Самого высокого и низкого давления однонаправленное выходного импульса является 500 кГц и ширину импульса можно регулировать. Он поддерживает общий шаговый двигатель и серводвигатель.
-DDCSV2.1 числовым программным управлением система принимает ARM + FPGA дизайн рамки. Рука может закончить часть человеческого-компьютерного интерфейса и анализа кода, И FPGA может закончить часть основного алгоритм и контроль генерируют, с разумным дизайном, надежное управление и простота в эксплуатации.
-Панель макет структура DDCSV2.1 рационально. Общие в автономном режиме эксплуатации может быть завершен только 17 клавиш и он поддерживает FANUC с высокой универсальности, чтобы быть совместим с кодом G.
-Эта спецификация представляет как метод операции обрушения машины Специальное предложение-линия системы ЧПУ, DDCSV2.1 и станка соединение, а также эксплуатации спецификации. Сериями графическое изображение и примеры, так как эти виды применения может быстро научиться использовать DDCSV2.1 системы ЧПУ.

DDCSV2.1 привела к тому, что после изменения на основе DDCSV1:
1: входной сигнал изменяется, чтобы поддержать Силовые транзисторы NPN Переключатель;
2: Поддержка предела и дома с входной порт;
3: использовать более стабильным флэш-памяти, чтобы гарантировать, что нет программы потери;
4: алгоритм обновления, поддержка мягкой интерполяции подстраиваются под V1.1 версия дуги интерполяции ошибка;
5: Обновление модуля питания, система более стабильна.

Производительность Параметр продукта:
-Обычные цифровой входной интерфейс 16-circuitoptocoupler изоляцией сцепного устройства
-Обычные цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства
-Выходного интерфейса 0-10В шпинделя порт управления с аналоговым количество (может быть изменен в качестве ШИМ-выход);
-Поддерживает 3 оси, 4 оси управления шаговым двигателем, наивысший контроль импульсного выхода одной оси составляет 500 кГц;
-ARM9 основной чип управления;
-FPGA основной алгоритм чип;
-4,3 дюймов TFT экран, разрешение экрана: 480*272

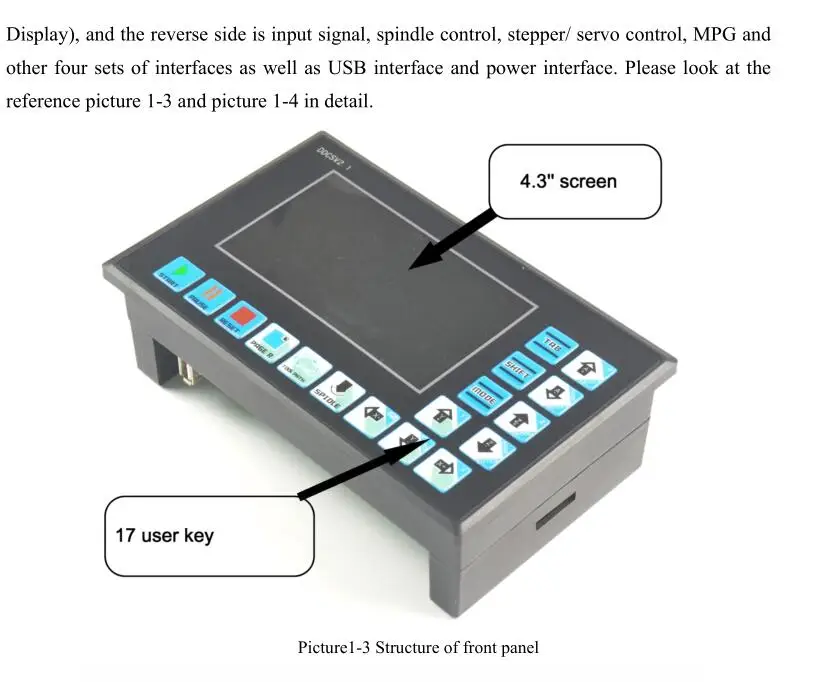

-Работают 17 клавиш;

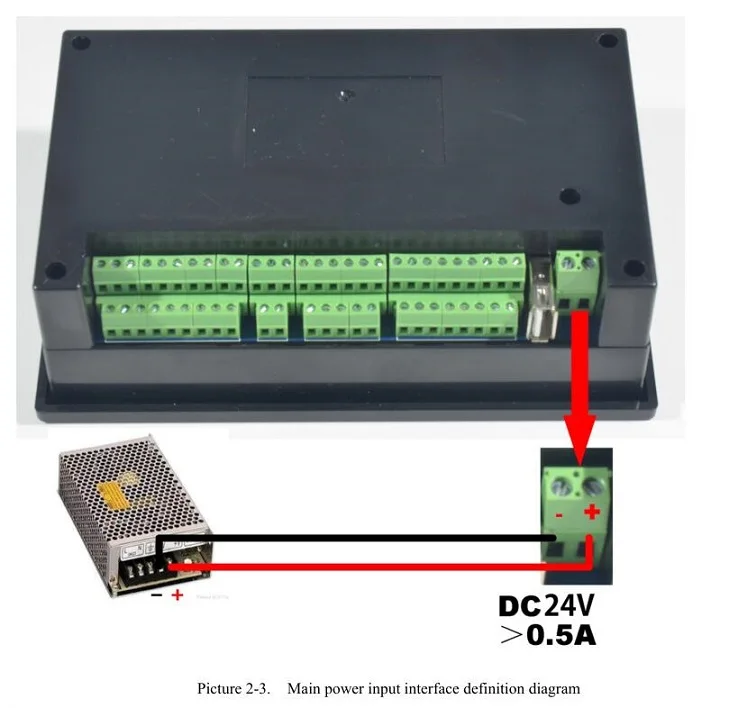

-Основное оборудование управления является 18V-32V постоянного тока входной мощности, в настоящее время требуется не будет ниже, чем 0.5A;

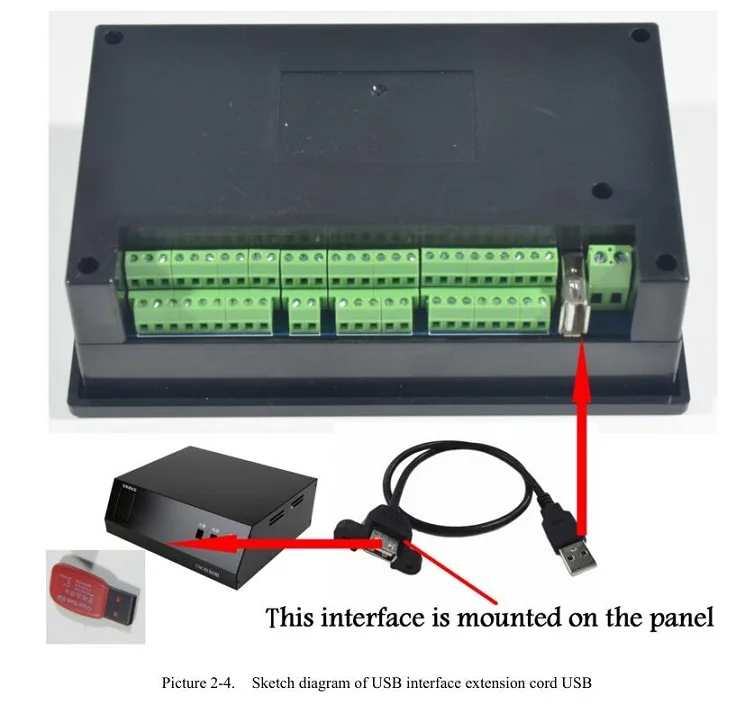

-Поддержка USB флэш-диск для чтения кода G, и размер G codefile не имеет требования;
-Быть оснащенным портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общего MPG на рынке.
-Поддержка ключ панели с одноосевой ручной работы, ручного шага и CONT эксплуатации;
-Поддержка работы быстро укажите бег позиции;
-Поддержка нескольких систем координат (с автоматической функцией сохранения в случае отключения питания);
-Функция сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранять данные после отключения питания)

Внешний вид, структура и Размер продукта:

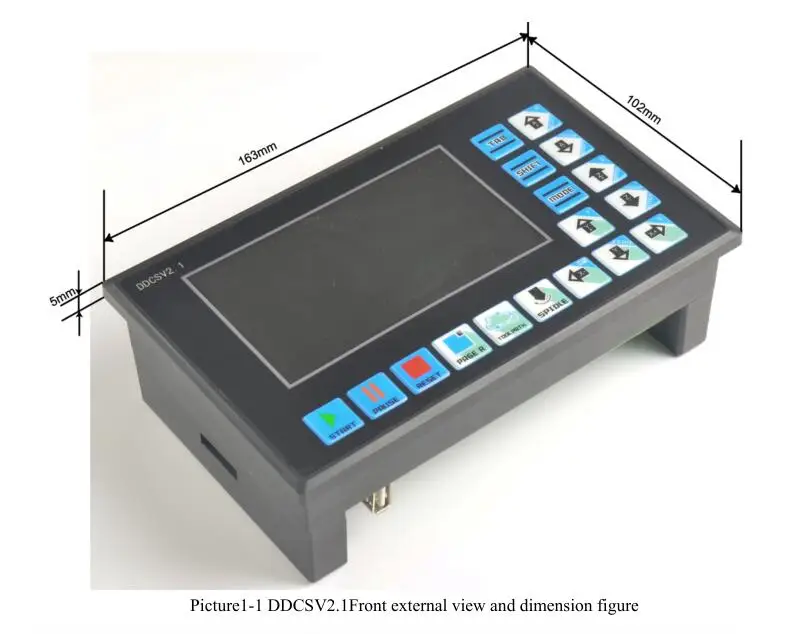

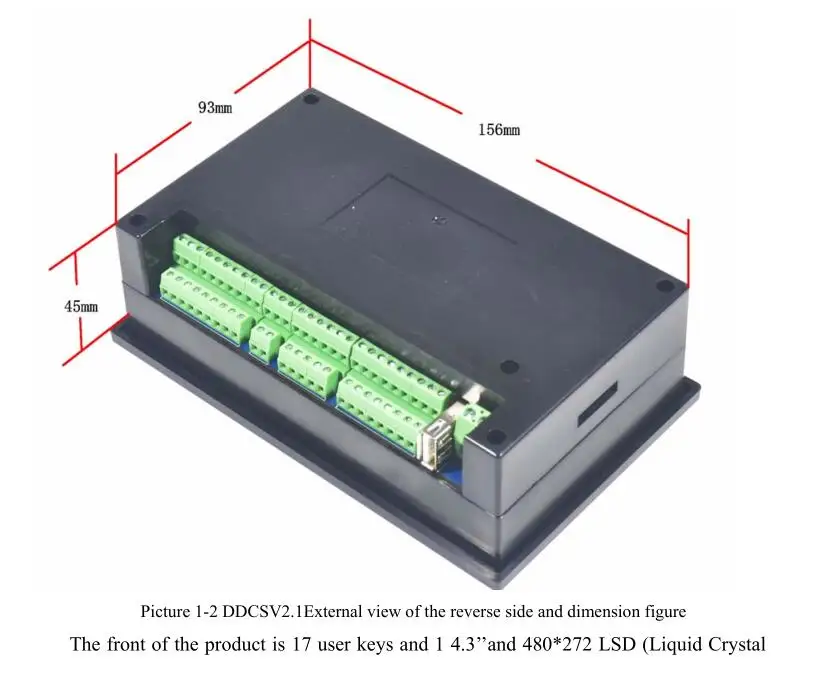

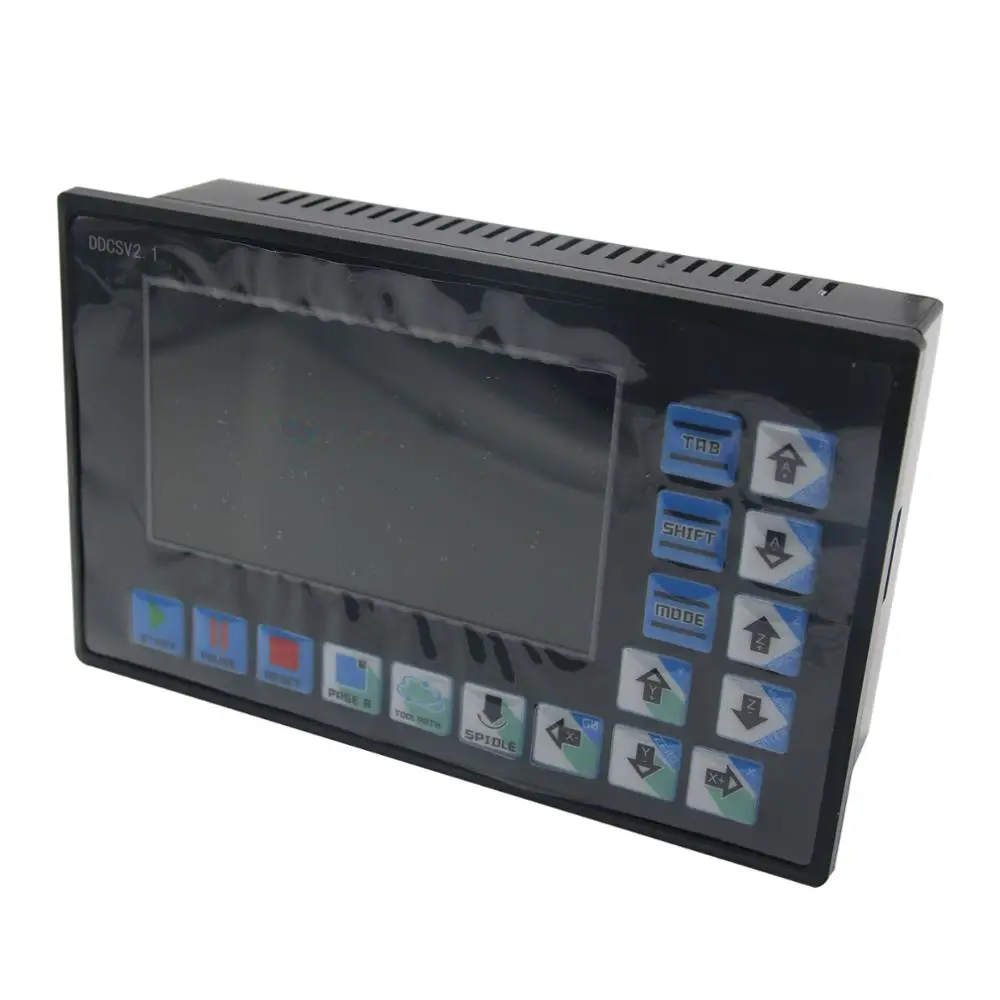

-DDCSV2.1 принимает встроенную структуру оболочки, который может пробить квадратное отверстие на аппарате оборудования, а затем добавьте это оборудование в отверстие сквайра. Использование двух запирающий механизм с внутренней стороны можно исправить это оборудование на оборудовании шкафа, с удобной установкой. Размер рисунок габаритов изделия внешний вид, как показано на рисунке 1-1 на рисунке 1-2.
-Размер панели изделия составляет 163*102*5 мм; Размер основного корпуса составляет 156 мм * 93 мм * 45 мм;
-Размер квадратного отверстия установленный на верхнюю часть оборудования шкаф 156*93 мм.

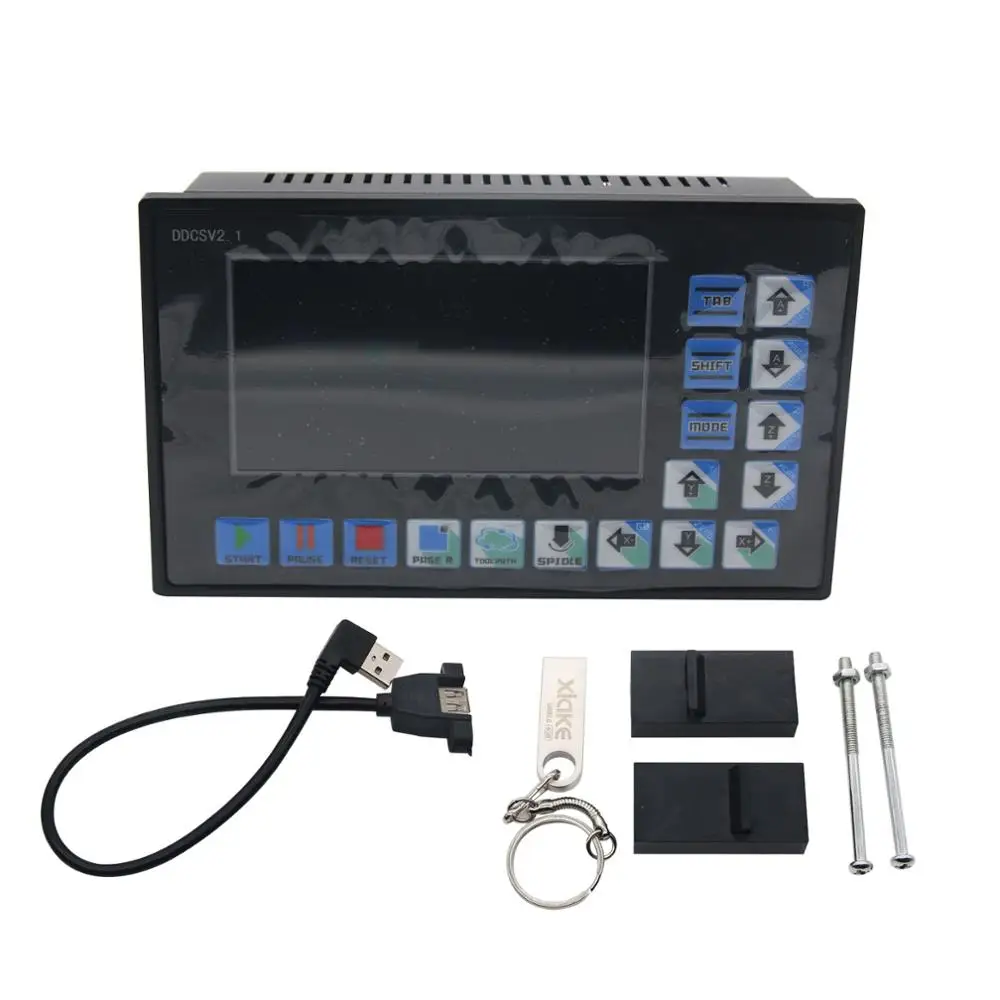

В комплект входит:
-1 x 4-осевая CNC контроллер движения
-1x4 ГБ USB флэш-накопитель
-1 шт. USB кабель-удлинитель
