Трансформаторный сердечник, автоматическая машина для резки

1.Описание аппарата

Оборудование является специальным оборудованием для обработки сердечника трансформатора. Конфигурация двух ножниц, одна v-образная Вырубка и одна штамповка, которая может адаптироваться к стрижке хомута, боковой ноги, центральной ноги и различных типов частей.

3.

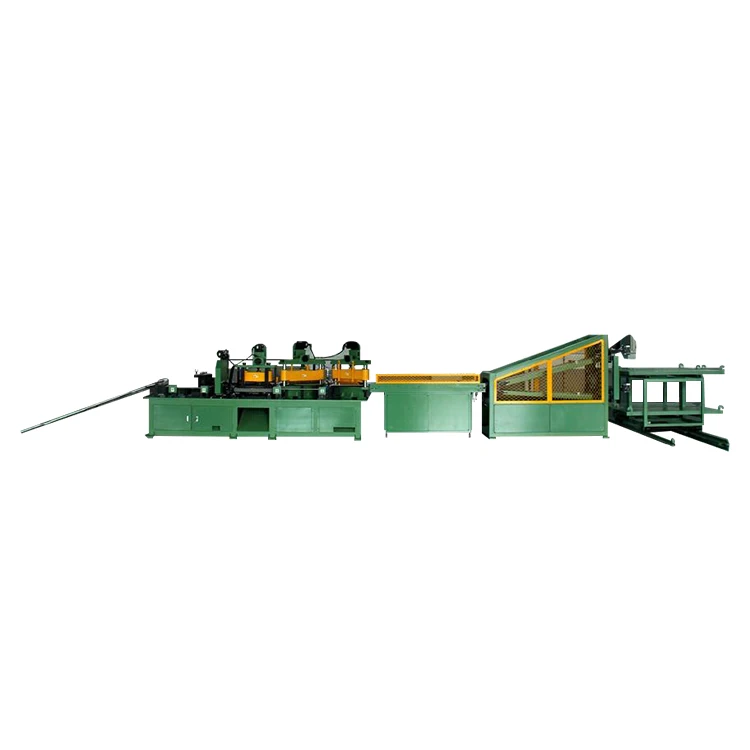

2.Оборудование для схематичный рисунок

3. Основные технические характеристики

3,1 диапазон обработки

LEngth 400 ~ 3200 мм

WIdth 60-650 мм

THickness 0,23 ~ 0,35 мм

3,2PПроцесс точности

Допуск длины:±0. 15 мм

Угол сдвига:±0. 025 °

Режа-вольфрамовый Бор:≤0. 02 мм

3,3 применимые требования к спецификации рулона

Допуск ширины ≤±0. 1 мм

Заусенцы ≤0. 03 мм

Допуск S ≤0. 2 мм/2 м

3,3PRoductivity

Скорость подачи: 0 ~ 200 м/мин

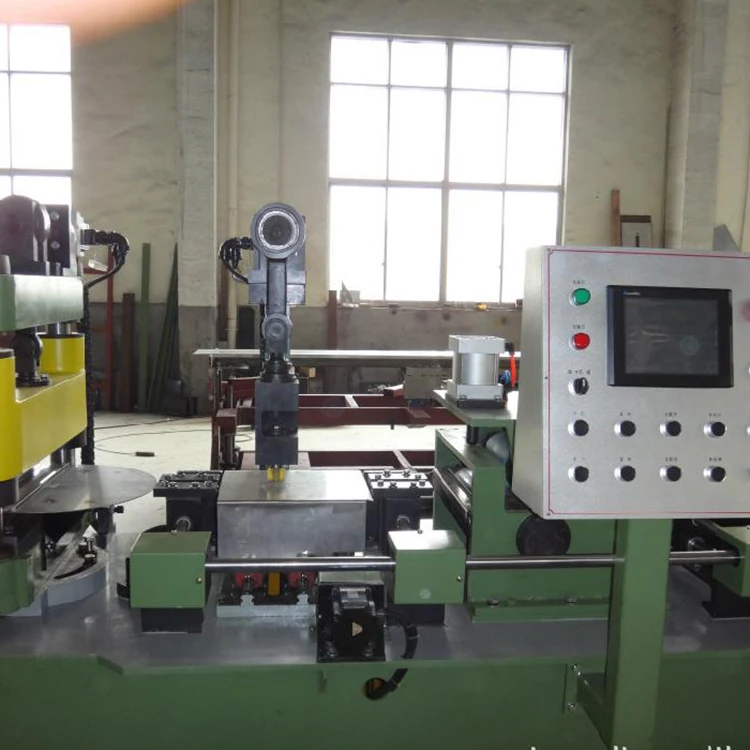

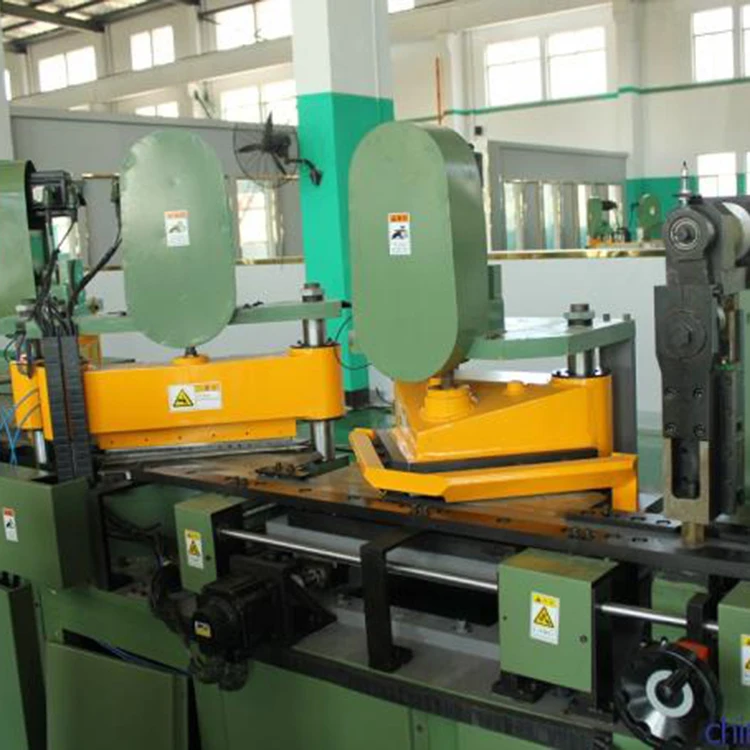

5. Фото с изображением деталей

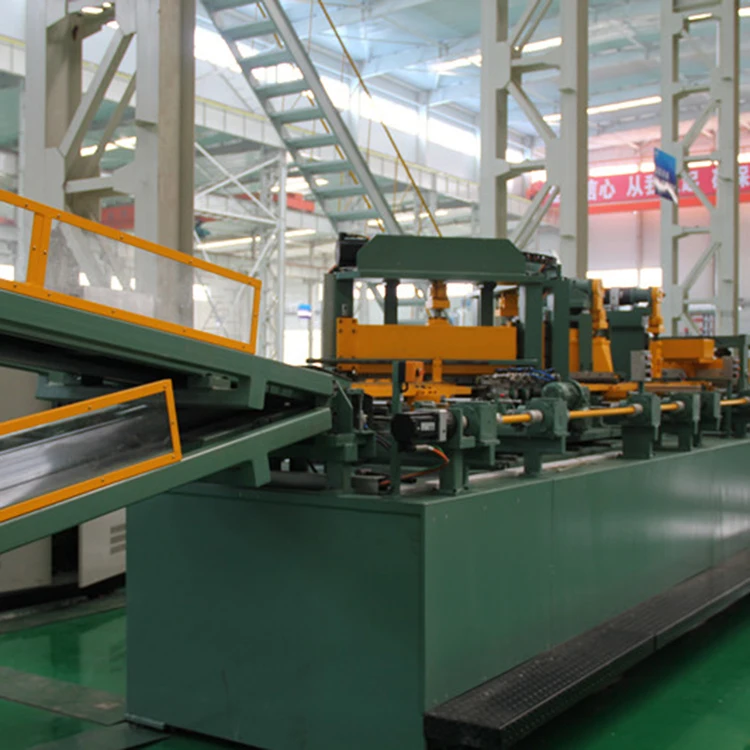

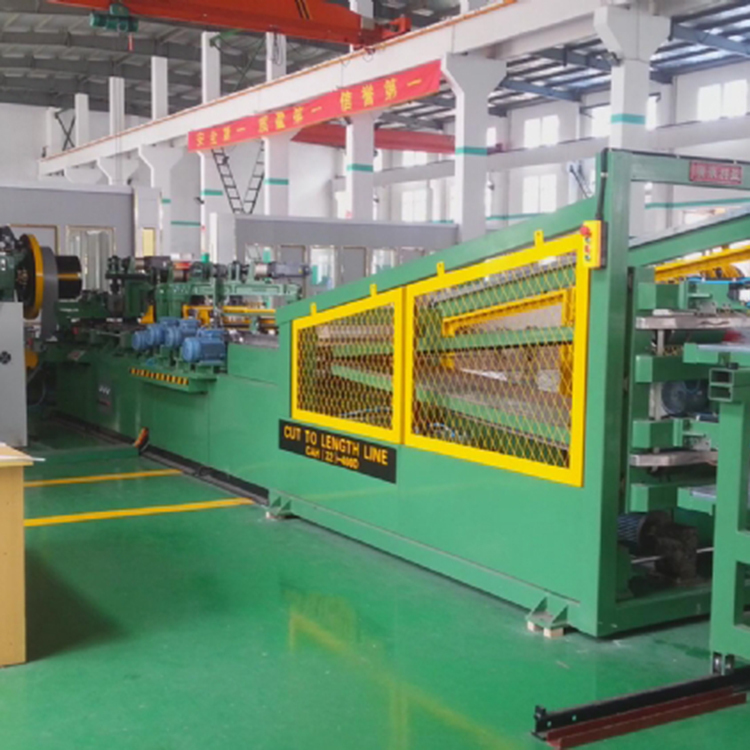

6. Основной продукции
