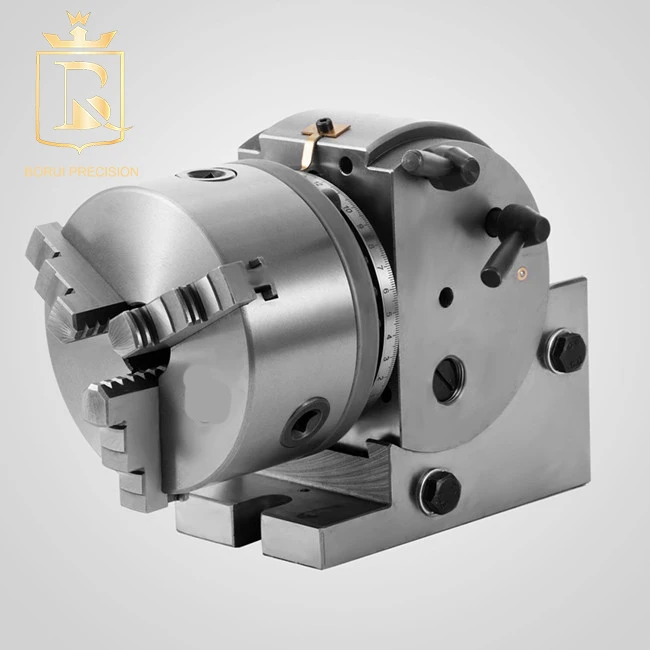

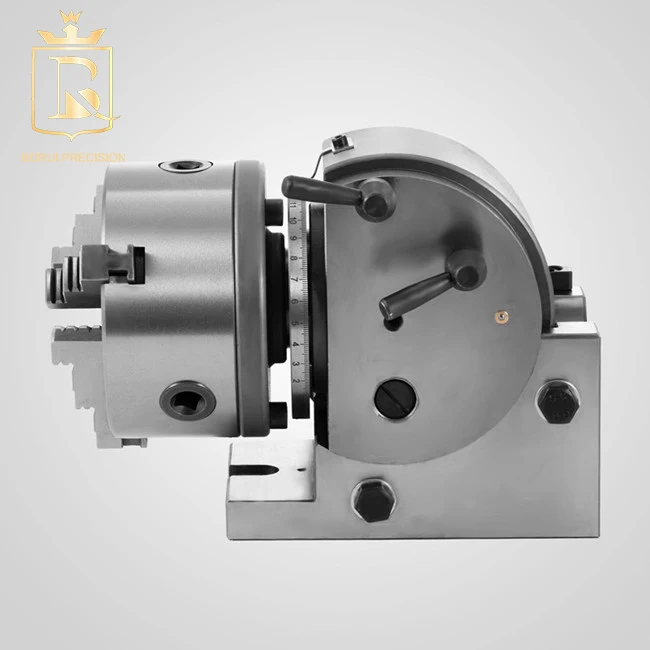

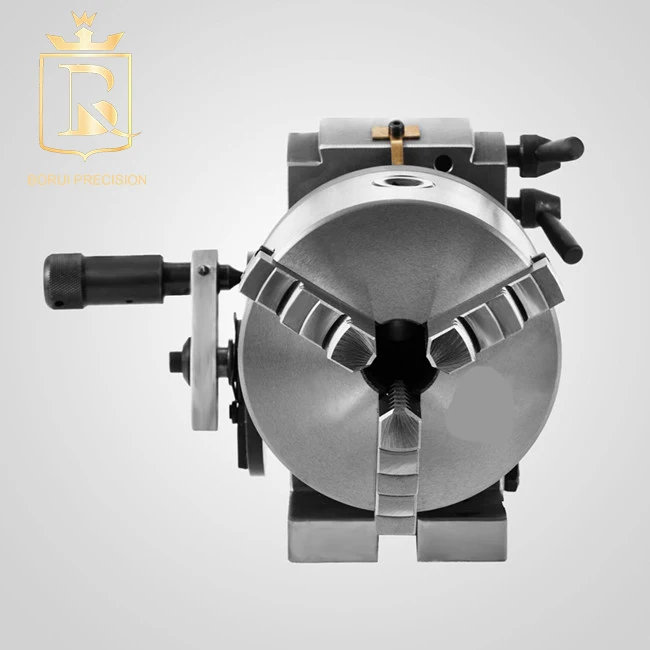

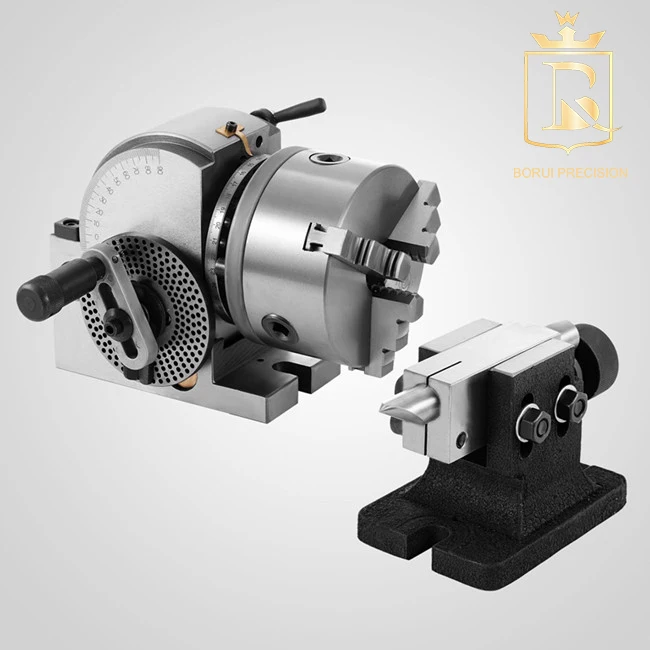

BS-2 Универсальный мини ручной токарный станок разделительная головка с Чаком для мельницы

Описание и отзывы

Характеристики

Универсальный мини ручной токарный станок делительная головка с патроном для мельницы

Как можно ожидать от имени, разделительная головка-это все о разделении. Деление заключается не в перемещении под определенным углом, а в делении целого круга на определенное количество деталей. Наиболее очевидное использование-это при резке зубчатой передачи. Круг должен быть разделен на количество зубьев, необходимых на зубце, чтобы быть разрезанным. (Конечно, в реальности зубы не режут-Это пространство между ними, которое режется.) Один зуб вырезается, затем заготовка поворачивается на необходимое количество, а затем следующий зуб вырезается и так далее, пока все зубы не будут вырезаны.

Простой индексирования

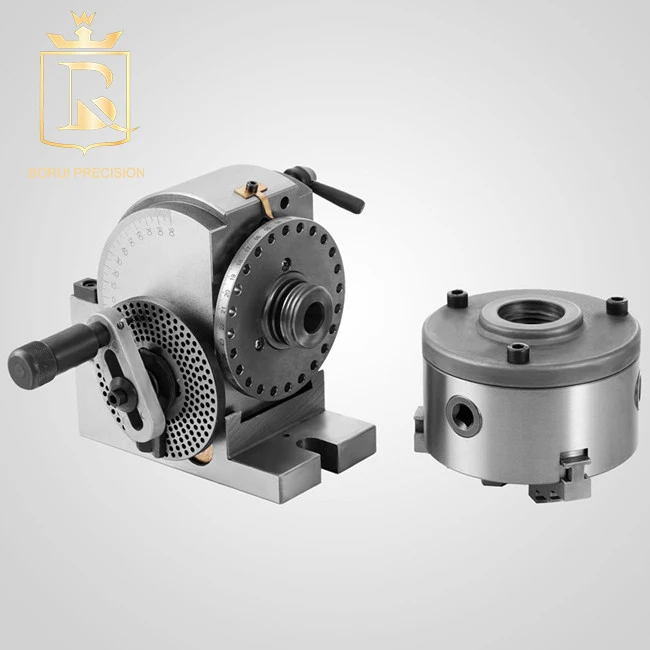

Большинство разделительных головок имеют встроенное индексирующее кольцо. Это фиксируется на шпиндель. Он имеет отверстия, разделенные вокруг него и контактный механизм для блокировки шпинделя на любом из этих отверстий. Эта форма индексирования не должна использоваться для червячного и червячного колес. Они могут быть отключены. Заготовка Свободно вращается, за исключением случаев, когда индексирующая булавка фиксируется с индексирующей пластиной. Конечно, единственные числа, которые могут быть разделены на числа, которые делятся на количество отверстий на индексирующей пластине. Но есть много раз, когда это полезно.

Преимущество этого заключается в том, что он намного быстрее, чем вращать шпиндель с помощью червя и червячного колеса. Также возможно, что червь и червоточина включены и повернуть его с помощью ручки, а затем заблокировать шпиндель с помощью индексирующей пластины.

Когда шпиндель заблокирован с помощью штифта и индексирующей пластины, шпиндель не нужно зажимать.

В то время как поворотный стол всегда откалиброван в градусах вокруг его края делительная головка никогда не

Универсальная делительная головка

Номер заказа.	А	B	H	h	А	b	g	Отверстие шпинделя	Вес нетто:
F11132	365	272	236	132	213	134	16	MS4	73
F11132E	365	272	236	132	213	134	16	B & S10	73



Говорить на складе

Номер заказа.	A1	B1	H1	h	A1	B1	G1
F11132 (E)	183	88	156	132	175	124	16





Количество отверстий разделительная пластина A, B, C

Плита	15	16	17	18	19	20
Пластина B	21	23	27	29	31	33
Пластина C	37	39	41	43	47 (Европа)	49



Универсальная делительная головка завод

BoRui Precision специализируется на R & DProduction и продажах аксессуаров для станков. Основные продукты-цанги, держатели инструментов, прецизионные тиски, токарные патроны и другие. BoRui владеет всеми видами станков с ЧПУ около 150 комплектов. Более 200 технических работников. Годовой оборот превышает 80 миллионов юаней. BoRui стала ведущим предприятием в китайской индустрии аксессуаров для станков.



Пожалуйста, свяжитесь с нами

Тонг

Менеджер по продажам

Веб-сайт: www.borui-tools.com

Whatsapp/тел.: + 86-15315827118
