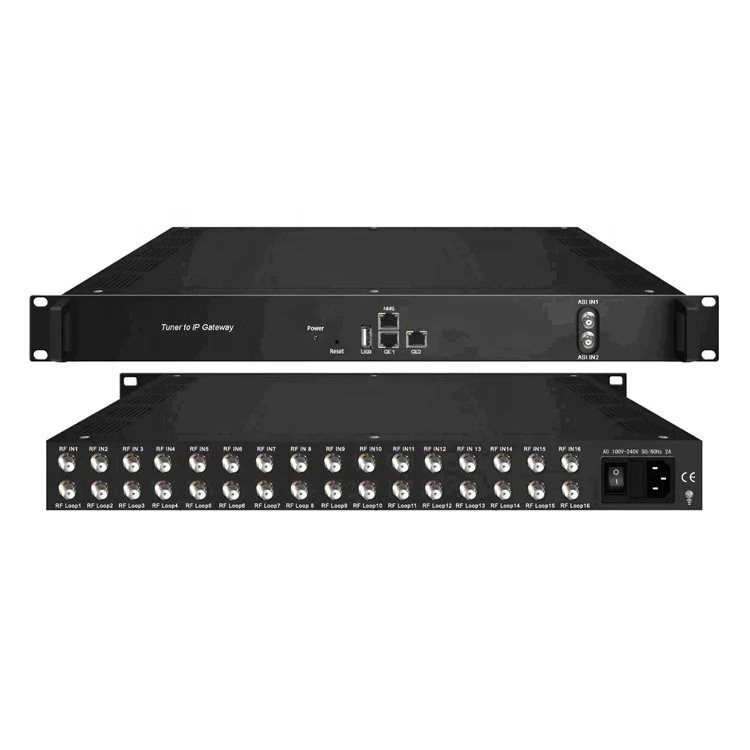

Потоковое оборудование IPTV 16 FTA DVB- S/S2 (DVB-C/DVB-T2/ISDB-T/ATSC-T) дополнительный тюнер для ip-шлюза

Положите

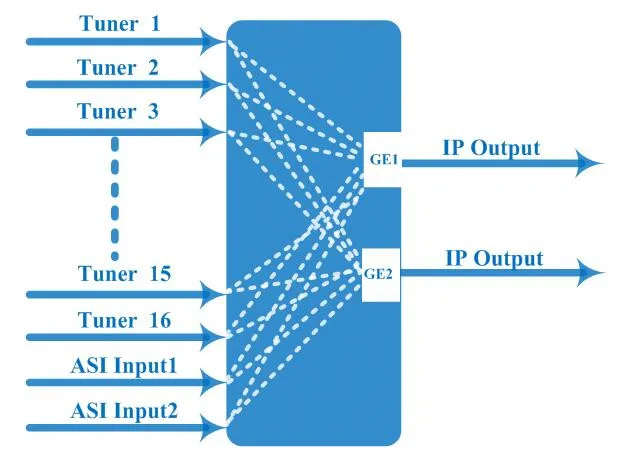

Дополнительные 1:16 тюнеры вход + 2 ASI вход --- SPTS выход

Дополнительные 2:14 тюнеры вход + 2 ASI вход --- выход MPTS

Дополнительные 3:16 тюнеры вход --- выход MPTS

Секция тюнера

Переключаемые Многомодовые тюнеры

(Новый тип)

DVB-C

Частота в

60 ~ 890 МГц

Стандарт

J.83A(DVB-C), J.83B, J.83C

Созвездие

16/32/64/128/256 QAM

DVB-T/(T)

Частота в

60 ~ 890 МГц

Пропускная способность

Полоса пропускания 6/7/8 м

ISDB-T

Частота в

60 ~ 890 МГц

Версия 1

DVB-S

Частота в

950-2150 МГц

Символ скорости

1 ~ 45 Мбит/с

ТЭК

1/2, 2/3, 3/4, 5/6, 7/8

Созвездие

QPSK

DVB-S2

Частота в

950-2150 МГц

Символ скорости

1 ~ 45 Мбит/с

ТЭК

1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK

Версия 2

(Новый тип)

DVB-S

Частота в

950 ~ 2150 МГц

Символ скорости

0,5 ~ 45 Мбит/с

Сила сигнала

-65-25 дБм

ТЭК

1/2, 2/3, 3/4, 5/6, 7/8

Созвездие

QPSK

Максимальный входной битрейт

≤ 125 Мбит/с

DVB-S2

Частота в

950 ~ 2150 МГц

Символ скорости

QPSK/8PSK /16APSK: 0,5 ~ 45 Msps

32apsk: 0,5 ~ 34 Мбит/с;

ТЭК

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16apsk: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32apsk: 3/4, 4/5, 5/6, 8/9, 9/10

Созвездие

QPSK, 8PSK, 16APSK, 32APSK

Максимальный входной битрейт

≤ 125 Мбит/с

DVB-S2X

Частота в

950 ~ 2150 МГц

Символ скорости

QPSK/8PSK /16APSK: 0,5 ~ 45 Msps

8APSK: 0,5 ~ 40Msps

32APSK: 0,5 ~ 34Msps

ТЭК

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Созвездие

QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Максимальный входной битрейт

≤ 125 Мбит/с

ATSC

Частота в

54 ~ 858 МГц

Пропускная способность

6 м пропускная способность

Созвездие

8VSB

BISS карабкаться

Режим 1, режим E (до 850 Мбит/с) (Индивидуальная программа descramble)

Выход

512 SPTS IP зеркальный выход через UDP и RTP/RTSP через GE1 и GE2 порт (IP адрес и номер порта GE1 и GE2 отличаются друг от друга), одноадресные и многоадресные

16 MPTS IP выход (для тюнера/ASI прохода) через протокол UDP и RTP/RTSP через порт GE1 и GE2, одноадресный и многоадресный

Система

Веб-интерфейс управления

Ethernet обновление программного обеспечения

Прочее

Измерение

482 мм × 410 мм × 44 мм (W×L×H)

Приблизительный вес

3,6 кг

Окружающая среда

0 ~ 45 ℃ (работа);-20 ~ 80 ℃ (хранение)

Требования к источнику питания

100 ~ 240VAC В переменного тока, 50/60 Гц

Потребляемая мощность

20 Вт

8 DVB-C тюнеров + 8 ATSC тюнеров

8 DVB-C тюнеров + 8 DVB-T/(T) тюнеров

8 DVB-S2/S2X тюнеры + 8 DVB-T/(T) тюнеры

8 DVB-S2/S2X тюнеры + 8 ISDB-T тюнеры

16 DVB-S/S2/S2X/DVB-C/T/(T) /ISDB-T/ATSC тюнеры
