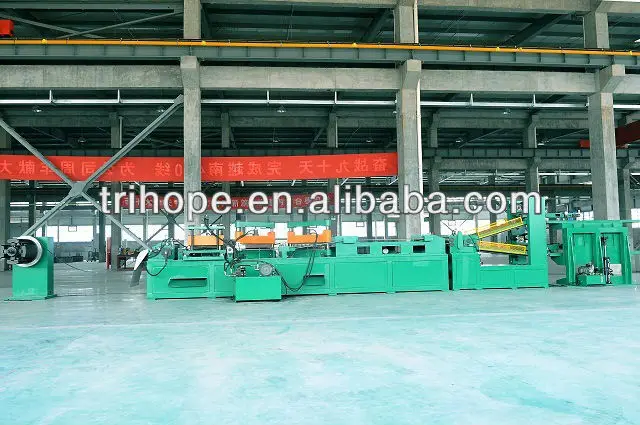

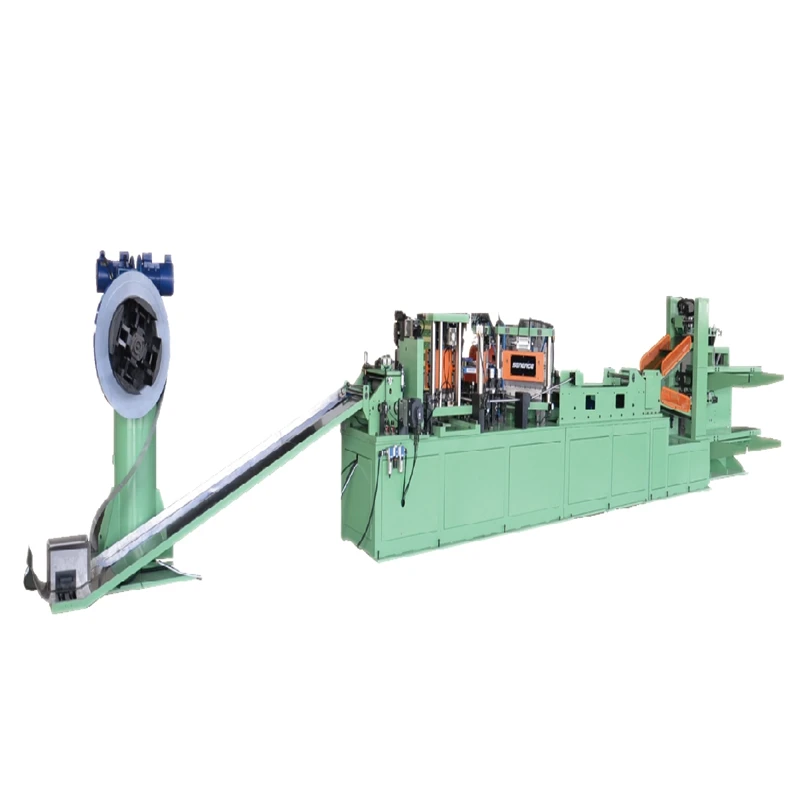

CNC HJ-600/3500 ядро отрезать по длине линии машина резки для продажи
1. Общая информация
1)Специализированное оборудование для производства сердечника трансформатора.
2) состоит из 2 режущих станций и 1 V-notching и 1 пробойника для обработки ламинирования хомута, ноги, Центр ноги и т. д. Он может пробить 2 болтовых отверстия на каждом отдельном листе одновременно.
3) легко работать автоматически и точно с серводвигателем переменного тока, ПЛК и сенсорным экраном.
4) подающее устройство использует систему сервопривода, чтобы сделать ширину и позиционирование листов автоматически.
5) штабелирование использует позиционирование сервопривода для повышения точности штабелирования. Это делает стек листов автоматически с магнитным ремнем, работающим от серводвигателя. Он имеет особенности легкого обслуживания, меньшего пространства для пола и т. д.
6) мощность производства в год составляет 600 МВА для распределительного трансформатора в 2 смены.
7) обработка типа ядра: она имеет три программы, которые могут удовлетворить следующие типы ядра обработки.
2. Компоненты устройства
1. разматыватель с двумя головками
2. запоминающее устройство
3. Устройство Подачи
4. устройство перфорации
5. V устройство для вырезания
6. стрижка M/c 2 #
7. стрижка M/c 1 #
8. устройство передачи
9. depiler
10. складское оборудование
11. Электрическая система (включая операционную коробку, электрический шкаф)
3. обработка типа ядра
4. Основные параметры
1. Диапазон обработки:
Стальной сердечник толщина
0,23 ~ 0,35 мм
Стальной сердечник ширина
50 ~ 600 мм
Длина реза
400 ~ 3500 мм
2. Допуск на обработку:
Резка; Допуск по длине
± 0,10 мм при L ≤ 1000, ± 0,15 мм при L ≥ 1000,
Угол обзора
± 0,025 °
Максимальная заусенцев
≤ 0,02 мм
3. Производительность:
Линия питания скорости
0 ~ 150 м/мин
Скорость резки
Макс. 50 шт./мин (сочетание хомута и боковой части L eg, W = 120, L = 1000 при условии шага L ess, без штамповки)
4. Требуемое рабочее состояние:
Номинальная мощность
Р = 19 кВт
Источник питания
Трехфазный переменный ток 380 В (± 10%) 50 Гц

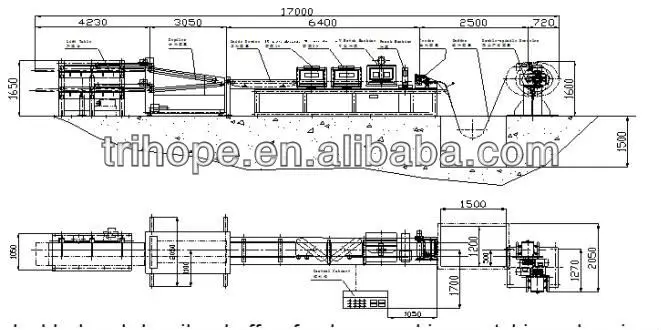

5. Общие размеры:
L 17000 мм * Ш 2050 мм * в 1800 мм
6. один рабочий параметр оправки:
Максимальная грузоподъемность:
1500 кг
Внутренний диаметр катушки
500 мм
Внешний диаметр катушки
≤ 1000 мм
Ширина
50 ~ 600 мм
Разматыватель линейная скорость:
0 ~ 150 м/мин бесступенчатое регулирование скорости
Отклонение диаметра оправки:
480 ~ 520 мм
7. Питатель
Мотор сервопривода
3,5 кВт
Кодировщик
5000 линия
Скорость подачи
0 ~ 150 м/мин
Ролик подачи диаметр
120 мм
Ролик подачи ширина
650 мм
8. пробивая станция
Пробивая тонкой диапазон регулировки
До 320 мм
Удар ход
10 ~ 15 мм
9. Вырубные станция
Угловырубной пильный глубина
Макс 300 мм
Угловырубной пильный ход
10 ~ 15 мм
Тач-скрин
Mitsubishi
Кодировщик
Heeds
Сервопривод
Mitsubishi
Мотор сервопривода
Mitsubishi
PLC
Mitsubishi
Инвертор
Mitsubishi
Электрический элемент
Шнайдер
Лесоукладыватель
TBI
Шариковый винт
TBI
